腐蝕開(kāi)裂測(cè)試：材料耐久性的關(guān)鍵評(píng)估

引言：理解材料失效的隱形威脅

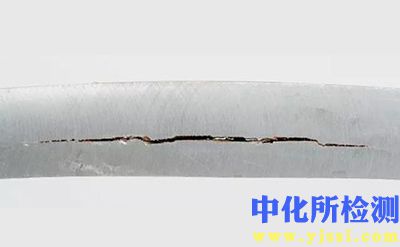

腐蝕開(kāi)裂是工程材料在特定環(huán)境與應(yīng)力共同作用下發(fā)生的局部失效現(xiàn)象，其危害性在于隱蔽性強(qiáng)、發(fā)展迅速，常導(dǎo)致災(zāi)難性事故。與均勻腐蝕不同，開(kāi)裂往往在宏觀形貌變化不明顯時(shí)即已發(fā)生，使得預(yù)測(cè)和預(yù)防尤為困難。腐蝕開(kāi)裂測(cè)試因此成為評(píng)估材料在服役環(huán)境中長(zhǎng)期可靠性的核心手段，貫穿于材料研發(fā)、選型、設(shè)備制造及在役監(jiān)測(cè)的全生命周期。

腐蝕開(kāi)裂的主要類型與機(jī)制

• 應(yīng)力腐蝕開(kāi)裂： 特定腐蝕介質(zhì)中，低于材料屈服強(qiáng)度的拉應(yīng)力持續(xù)作用引發(fā)的脆性開(kāi)裂。其核心在于電化學(xué)腐蝕過(guò)程與應(yīng)力集中區(qū)域的協(xié)同作用，形成沿晶或穿晶的裂紋路徑。常見(jiàn)于含氯離子環(huán)境中的奧氏體不銹鋼、氨環(huán)境中的銅合金等。
• 腐蝕疲勞開(kāi)裂： 循環(huán)應(yīng)力與腐蝕環(huán)境共同作用導(dǎo)致的裂紋萌生與擴(kuò)展。腐蝕介質(zhì)顯著加速了疲勞裂紋的擴(kuò)展速率，降低了材料的疲勞極限。廣泛存在于承受交變載荷的海洋平臺(tái)、旋轉(zhuǎn)機(jī)械、管道等。
• 氫致開(kāi)裂： 氫原子滲入金屬內(nèi)部，在缺陷處聚集形成分子氫產(chǎn)生高壓，或降低金屬原子間結(jié)合力，導(dǎo)致脆性開(kāi)裂。氫的來(lái)源包括電化學(xué)反應(yīng)（如酸洗、陰極保護(hù)過(guò)保護(hù)）、高溫高壓氫環(huán)境、焊接過(guò)程等。高強(qiáng)度鋼對(duì)此尤為敏感。
• 液態(tài)金屬致脆： 特定液態(tài)金屬（如汞、鎵、鉛基合金）與固態(tài)金屬接觸時(shí)，沿晶界滲透導(dǎo)致晶界弱化引發(fā)的脆性開(kāi)裂。在特定高溫環(huán)境或意外接觸場(chǎng)景下發(fā)生。

核心測(cè)試方法與標(biāo)準(zhǔn)

腐蝕開(kāi)裂測(cè)試的核心目標(biāo)是模擬服役條件，加速失效過(guò)程，評(píng)估材料的敏感性或臨界條件。主要方法包括：

1. 恒載荷/恒變形試驗(yàn)：

   • 原理： 對(duì)試樣施加恒定拉伸載荷或使其保持恒定變形（如U型彎、C型環(huán)），暴露于特定腐蝕環(huán)境中，記錄直至斷裂的時(shí)間或監(jiān)測(cè)裂紋出現(xiàn)時(shí)間。
   • 標(biāo)準(zhǔn)示例： ASTM G36 (沸騰MgCl?中奧氏體不銹鋼SCC測(cè)試)， ASTM G30 (U型彎試樣)， NACE TM0177 (酸性環(huán)境抗SCC測(cè)試)。
   • 應(yīng)用： 評(píng)估材料在特定環(huán)境下的SCC敏感性閾值（如臨界應(yīng)力、臨界應(yīng)變），篩選材料。

2. 慢應(yīng)變速率試驗(yàn)：

   • 原理： 在腐蝕環(huán)境中，以極低的恒定應(yīng)變速率（通常10?? 到 10?? s?¹）拉伸試樣至斷裂。通過(guò)對(duì)比在惰性環(huán)境和腐蝕環(huán)境中的力學(xué)性能（斷裂強(qiáng)度、延伸率、斷面收縮率、斷裂能）及斷口形貌差異，評(píng)估環(huán)境對(duì)材料脆化的影響程度。
   • 標(biāo)準(zhǔn)示例： ASTM G129 (慢應(yīng)變速率測(cè)試通則)， ISO 7539-7。
   • 應(yīng)用： 快速、靈敏地比較不同材料或熱處理狀態(tài)對(duì)SCC、HE的敏感性，研究環(huán)境變量（溫度、濃度、電位）的影響。對(duì)氫脆評(píng)估尤其有效。

3. 預(yù)裂紋試樣試驗(yàn)：

   • 原理： 使用帶有預(yù)制疲勞裂紋的緊湊拉伸或三點(diǎn)彎曲試樣，在腐蝕環(huán)境和恒定載荷（或恒定位移）下，測(cè)量裂紋擴(kuò)展速率或確定應(yīng)力強(qiáng)度因子閾值。
   • 關(guān)鍵參數(shù)：
     • K_ISCC： 應(yīng)力腐蝕開(kāi)裂門檻值，低于此值裂紋不擴(kuò)展。
     • da/dt： 裂紋擴(kuò)展速率，表征裂紋亞臨界擴(kuò)展的動(dòng)力學(xué)。
     • K_IH： 氫致開(kāi)裂門檻值。
     • da/dN： 腐蝕疲勞裂紋擴(kuò)展速率。
   • 標(biāo)準(zhǔn)示例： ASTM E1681 (金屬在靜載荷和溫度下環(huán)境輔助開(kāi)裂試驗(yàn))， ASTM E647 (疲勞裂紋擴(kuò)展速率)。
   • 應(yīng)用： 定量評(píng)估裂紋擴(kuò)展行為，為含缺陷構(gòu)件的剩余壽命評(píng)估和斷裂力學(xué)設(shè)計(jì)提供關(guān)鍵數(shù)據(jù)。

4. 腐蝕疲勞試驗(yàn)：

   • 原理： 在腐蝕環(huán)境中對(duì)試樣施加循環(huán)載荷，測(cè)定其疲勞壽命或裂紋擴(kuò)展速率。可采用光滑試樣或預(yù)裂紋試樣。
   • 標(biāo)準(zhǔn)示例： ASTM E466 (金屬材料力控恒定振幅軸向疲勞試驗(yàn))， ASTM E647 (含環(huán)境室)。
   • 應(yīng)用： 評(píng)估材料在腐蝕環(huán)境下的抗疲勞性能，設(shè)計(jì)承受交變載荷的部件。

測(cè)試的關(guān)鍵要素與影響因素

• 試樣制備： 取樣方向、表面狀態(tài)（機(jī)加工、拋光、焊接熱影響區(qū)模擬）、尺寸精度對(duì)結(jié)果有顯著影響。
• 環(huán)境控制： 精確控制腐蝕介質(zhì)的成分、濃度、溫度、pH值、溶解氧含量、流速等至關(guān)重要。電化學(xué)電位控制（如動(dòng)電位掃描、恒電位）常用于研究電位對(duì)開(kāi)裂行為的影響。
• 應(yīng)力加載： 載荷大小、加載方式（軸向、彎曲）、應(yīng)力比、應(yīng)變速率需精確控制并符合標(biāo)準(zhǔn)要求。
• 監(jiān)測(cè)技術(shù)： 包括載荷/位移監(jiān)測(cè)、聲發(fā)射（AE）監(jiān)測(cè)裂紋萌生、直流電位降（DCPD）或交流電位降（ACPD）監(jiān)測(cè)裂紋長(zhǎng)度、電化學(xué)噪聲監(jiān)測(cè)局部腐蝕活動(dòng)、定期目視/顯微觀察。
• 結(jié)果分析與表征： 記錄失效時(shí)間、臨界應(yīng)力/應(yīng)變/K值、裂紋擴(kuò)展速率。對(duì)斷口進(jìn)行宏觀和微觀（SEM）觀察，確定開(kāi)裂模式（沿晶、穿晶、混合）、二次裂紋、腐蝕產(chǎn)物等，是理解失效機(jī)制的直接證據(jù)。金相分析觀察裂紋路徑與顯微組織關(guān)系。

測(cè)試結(jié)果的應(yīng)用與意義

1. 材料篩選與開(kāi)發(fā)： 比較不同合金、熱處理工藝、表面處理對(duì)特定環(huán)境開(kāi)裂敏感性的影響，指導(dǎo)選材和工藝優(yōu)化。
2. 服役壽命評(píng)估與預(yù)測(cè)： 結(jié)合環(huán)境數(shù)據(jù)和應(yīng)力分析，利用測(cè)得的K_ISCC、da/dt、da/dN等參數(shù)，預(yù)測(cè)含缺陷設(shè)備或結(jié)構(gòu)在預(yù)期服役條件下的安全壽命或檢查周期。
3. 失效分析： 當(dāng)設(shè)備發(fā)生腐蝕開(kāi)裂失效時(shí)，通過(guò)模擬測(cè)試復(fù)現(xiàn)失效模式，結(jié)合斷口和微觀分析，確定失效的根本原因（是SCC、HE還是CF？由何種環(huán)境因素觸發(fā)？）。
4. 標(biāo)準(zhǔn)制定與規(guī)范符合性驗(yàn)證： 為行業(yè)標(biāo)準(zhǔn)、設(shè)計(jì)規(guī)范和安全法規(guī)的制定提供數(shù)據(jù)支撐，并驗(yàn)證材料或設(shè)備是否符合相關(guān)抗腐蝕開(kāi)裂性能要求。
5. 緩蝕劑與防護(hù)措施評(píng)價(jià)： 評(píng)估緩蝕劑、涂層、陰極保護(hù)等防護(hù)措施對(duì)抑制腐蝕開(kāi)裂的有效性。

挑戰(zhàn)與未來(lái)方向

• 復(fù)雜環(huán)境模擬： 實(shí)際工況常涉及多因素耦合（溫度、壓力、多組分介質(zhì)、微生物、流動(dòng)狀態(tài)），實(shí)驗(yàn)室精確模擬極具挑戰(zhàn)。發(fā)展更齊全的模擬試驗(yàn)裝置是趨勢(shì)。
• 長(zhǎng)周期測(cè)試： 某些材料的K_ISCC測(cè)定或低擴(kuò)展速率測(cè)試耗時(shí)極長(zhǎng)，需發(fā)展加速試驗(yàn)方法或更靈敏的在線監(jiān)測(cè)技術(shù)。
• 局部微區(qū)表征： 深入理解裂紋尖端化學(xué)、電化學(xué)狀態(tài)及氫分布需要高空間分辨率的原位表征技術(shù)。
• 多尺度建模與預(yù)測(cè)： 結(jié)合微觀機(jī)理研究和宏觀測(cè)試數(shù)據(jù)，發(fā)展更精準(zhǔn)的腐蝕開(kāi)裂壽命預(yù)測(cè)模型是核心目標(biāo)。

：保障安全運(yùn)行的基石
腐蝕開(kāi)裂測(cè)試是揭示材料在惡劣環(huán)境下潛在失效風(fēng)險(xiǎn)、保障工程結(jié)構(gòu)安全可靠運(yùn)行不可或缺的技術(shù)手段。通過(guò)科學(xué)設(shè)計(jì)實(shí)驗(yàn)、嚴(yán)格控制參數(shù)、深入分析結(jié)果，能夠?yàn)椴牧线x擇、工藝優(yōu)化、結(jié)構(gòu)設(shè)計(jì)、壽命評(píng)估和失效預(yù)防提供關(guān)鍵依據(jù)。隨著測(cè)試技術(shù)的不斷進(jìn)步和對(duì)失效機(jī)理認(rèn)識(shí)的深化，腐蝕開(kāi)裂測(cè)試將在提升重大裝備和基礎(chǔ)設(shè)施的耐久性與安全性方面發(fā)揮更加重要的作用。理解并有效應(yīng)用這些測(cè)試方法，是工程師應(yīng)對(duì)材料環(huán)境失效挑戰(zhàn)的有力武器。
