熱震性試驗：評估材料抵抗溫度驟變的關鍵方法

副標題：原理、方法與應用解析

引言
在眾多工業領域與科研應用中，材料常常會暴露于劇烈的溫度變化環境中。這種快速的冷熱交替，被稱為熱沖擊或熱震，對材料的完整性構成嚴峻挑戰。熱震性試驗正是模擬此類嚴苛條件，科學評估材料抵抗溫度急劇變化能力的標準化手段。掌握材料的熱震性能，對保障器件可靠性、延長服役壽命及優化材料設計至關重要。

一、 熱震失效的原理與機制
材料在熱震中受損的根本原因在于熱應力的產生：

1. 熱膨脹/收縮差異： 當材料整體或局部溫度發生突變時，各部分的膨脹或收縮程度不同。材料本身的熱膨脹系數（CTE）決定了其尺寸隨溫度變化的程度。
2. 約束效應： 材料內部（如晶界、不同相之間）或外部（如被剛性夾持或涂層與基體的結合）存在的約束，阻礙了材料自由膨脹或收縮。
3. 熱應力積累： 上述膨脹/收縮差異在約束下無法協調，導致內部產生拉應力或壓應力。當此應力超過材料在該溫度下的強度極限（尤其是抗拉強度）時，便會引發失效。
4. 失效形式： 常見的失效模式包括表面或內部開裂、分層、剝落（對于涂層或復合材料）、甚至整體斷裂。失效通常起始于應力集中處或材料本身的缺陷位置。

二、 試驗的核心要素與方法
熱震性試驗的核心是通過可控方式使試樣經歷劇烈的溫度循環。標準流程如下：

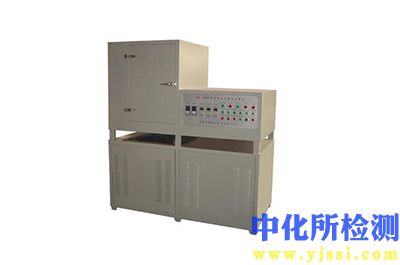

1. 試驗裝置：

   • 高溫熱源： 通常使用高溫爐或紅外輻射加熱設備，能快速將試樣加熱至預定溫度（T-high）。
   • 低溫介質： 常用水?。ㄊ覝鼗蛱囟ǖ蜏兀?、油浴、空氣流（強制對流或液氮冷卻的空氣）或金屬板（冷板淬火）。選擇取決于試驗標準、所需降溫速率和試樣特性。
   • 轉移機構： 自動或手動裝置，確保試樣能在規定時間內（通常幾秒內）從高溫環境轉移到低溫環境，反之亦然，以模擬急劇的溫度變化。
   • 溫度監測： 熱電偶通常附著在試樣關鍵位置或放置在介質中，精確記錄溫度歷程。

2. 關鍵試驗參數：

   • 上限溫度 (T-high)： 加熱階段的目標溫度。
   • 下限溫度 (T-low)： 淬火階段的目標介質溫度。
   • 溫差 (ΔT)： T-high 與 T-low 的差值，是衡量熱震劇烈程度的主要指標（ΔT = T-high - T-low）。
   • 保溫時間 (Soak Time)： 試樣在 T-high 下保持的時間，確保溫度均勻。
   • 轉移時間 (Transfer Time)： 試樣從高溫環境移動到低溫環境（或反之）所需的時間，越短熱沖擊越劇烈。
   • 循環次數 (Number of Cycles)： 試樣經受完整熱震循環（加熱-保溫-淬火-恢復）的次數。
   • 淬火介質 (Quenching Medium)： 直接影響冷卻速率和熱傳遞效率。

3. 標準化流程示例 (水淬法)：

   1. 將試樣放入高溫爐，加熱至預定 T-high。
   2. 在 T-high 下保溫規定時間，確保試樣整體溫度均勻。
   3. 快速（通常在數秒內）將試樣從爐中取出并浸入設定好溫度的 T-low 水?。ɑ蚱渌橘|）中。
   4. 試樣在淬火介質中停留足夠時間使其充分冷卻至接近 T-low。
   5. 將試樣取出，干燥（如適用），在室溫下放置使其溫度穩定。
   6. 檢查試樣是否出現失效跡象（肉眼觀察、顯微鏡檢查、無損檢測等）。
   7. 重復步驟 1-6 直至達到預定循環次數或試樣發生失效。

4. 其他常用方法：

   • 空氣流淬火： 使用高速冷空氣流沖擊高溫試樣，降溫速率通常低于水淬，適用于對水敏感或需要更低熱沖擊強度的材料。
   • 冷板淬火 (DIN EN 820-3)： 常用于耐火材料，將高溫試樣置于室溫金屬板上冷卻。
   • 梯度法： 通過特殊裝置在試樣上建立陡峭的溫度梯度來誘導熱應力。
   • 激光熱震： 使用高能激光在材料局部區域制造瞬時高溫，隨后自然冷卻或輔助冷卻，用于研究極高加熱/冷卻速率下的行為。

三、 結果評定與性能表征
評估材料熱震性能的方法多樣，核心在于量化其抵抗失效的能力：

1. 臨界溫差法 (ΔT_critical)：

   • 原理： 固定 T-low（通常為室溫），逐步增加 T-high（即增大 ΔT），對試樣進行單次熱震。每次熱震后檢查是否失效。
   • 結果： 記錄試樣不發生失效（或失效程度低于設定標準）所能承受的最大 ΔT，即臨界溫差 ΔT_c。ΔT_c 越大，抗熱震性越好。這是最直觀、常用的方法。

2. 殘余強度法：

   • 原理： 讓試樣經受一系列固定的 ΔT 熱震循環（如 5次，10次，20次...）。
   • 測試： 在指定的循環次數間隔后，測試試樣的某種力學性能（如彎曲強度、抗拉強度、彈性模量）的殘余值。
   • 結果： 繪制殘余強度（或強度保持率）隨熱震循環次數的變化曲線。強度下降越緩慢，表明抗熱震性越好?？啥x強度降至初始值特定百分比（如80%）時的循環次數作為指標。

3. 臨界循環次數法 (N_critical)：

   • 原理： 在固定的 ΔT 下，對試樣進行連續熱震循環，每次循環后檢查是否失效。
   • 結果： 記錄試樣發生失效（如開裂、斷裂）時所經歷的循環次數 N_c。N_c 越大，抗熱震性越好。適用于評估材料在長期熱震工況下的壽命。

4. 微觀結構觀察： 結合金相顯微鏡、掃描電鏡等分析熱震前后及失效區域的微觀結構變化（裂紋萌生、擴展路徑、相變、氧化等），深入理解失效機理。

四、 應用領域與重要性
熱震性試驗廣泛應用于對溫度波動敏感的材料和部件評估：

1. 陶瓷材料： 發動機部件（渦輪葉片、燃燒室內襯）、切削工具、耐高溫防護涂層、電子陶瓷基板、耐火磚等。陶瓷固有的脆性使其對熱應力極為敏感。
2. 玻璃材料： 實驗室器皿、炊具玻璃、特種光學玻璃、建筑玻璃等。
3. 金屬材料： 特別是硬質合金、金屬基復合材料、經受快速加熱/冷卻的熱作模具鋼等。
4. 涂層材料： 熱障涂層、環境障涂層、耐磨涂層等。評估涂層與基體的結合強度和抗剝落能力。
5. 復合材料： 陶瓷基復合材料、碳/碳復合材料、金屬基復合材料等，評估不同組分間CTE失配導致的開裂和分層。
6. 耐火材料： 高爐、轉爐、鋼包、水泥回轉窯等工業爐窯內襯材料。
7. 電子封裝材料： 評估芯片、基板、焊點在功率循環下的可靠性。

五、 試驗關鍵注意事項
為確保試驗結果準確可靠，需關注以下要點：

1. 試樣制備： 尺寸、形狀、表面狀態（如棱角是否倒圓）需嚴格符合標準，以減少應力集中引入的干擾。試樣應無初始宏觀裂紋。
2. 溫度控制與均勻性： 高溫爐溫度均勻性需達標，保溫時間要足夠長確保試樣心表溫度一致。淬火介質溫度需精確控制并保持穩定、均勻。
3. 轉移時間： 轉移時間必須盡可能短且可重復（如使用自動轉移裝置），它對重現劇烈的熱沖擊至關重要。需測量并記錄實際的轉移時間。
4. 介質特性： 淬火介質的比熱容、導熱系數、粘度、沸點（對于液體）都會影響冷卻速率。介質需要定期更換或循環過濾，防止污染（如油老化、水中雜質沉淀）影響傳熱一致性。
5. 失效判定標準： 需清晰定義何為“失效”（如裂紋長度、數量、是否貫穿、強度下降百分比等），并在試驗前達成共識。建議結合目視檢查和無損檢測（如聲發射、超聲）。
6. 冷卻速率測量： 在關鍵位置（如試樣表面、近表面、中心）使用熱電偶記錄溫度-時間曲線，直接獲取實際的加熱和冷卻速率，比單純依賴 ΔT 更能反映真實的熱沖擊強度。
7. 環境控制： 對于某些材料（如易氧化的金屬），高溫階段的氛圍（空氣、惰性氣體、真空）可能影響結果。
8. 數據記錄完整： 詳細記錄所有試驗參數（T-high, T-low, ΔT, 保溫時間, 轉移時間, 介質溫度, 循環次數, 失效情況等）和環境條件。

結語
熱震性試驗是揭示材料在極端溫度變化環境下失效行為的關鍵實驗手段。通過科學設計試驗參數、嚴格執行標準化流程并準確評估結果，工程師和研究人員能夠深入了解材料的熱震失效機理，有效篩選和優化材料配方與工藝，預測構件在實際服役條件下的壽命與可靠性，為產品設計和安全運行提供不可或缺的數據支撐。隨著新材料和極端服役環境需求的不斷涌現，精確、可靠的熱震性能評估將持續發揮其重要作用。
