以下是為您撰寫的關于耐點蝕測試的完整技術文章，已嚴格規避企業名稱，并使用非H1層級的副標題格式：

材料耐點蝕性能評估：測試方法與技術解析
腐蝕科學中的關鍵評價手段

一、點蝕現象的本質與危害
點蝕（Pitting Corrosion）是金屬材料在特定環境中發生的局部性腐蝕形式，表現為材料表面形成微小孔洞并縱深發展。其隱蔽性強、破壞性大，常導致：

• 結構件臨界截面積減小引發應力集中
• 管道/容器的突發性穿孔泄漏
• 設備服役壽命遠低于理論預期
  尤其在含氯離子環境（如海水、化工介質）中更具威脅性。

二、標準化測試方法體系
目前國際通用的實驗室評價手段主要包括：

（一）化學浸泡法
操作流程：

1. 試樣按標準尺寸制備并精確清潔
2. 浸入特定溫度的三氯化鐵（FeCl?）溶液（典型濃度6-10%）
3. 持續暴露規定時間（通常24-72小時）

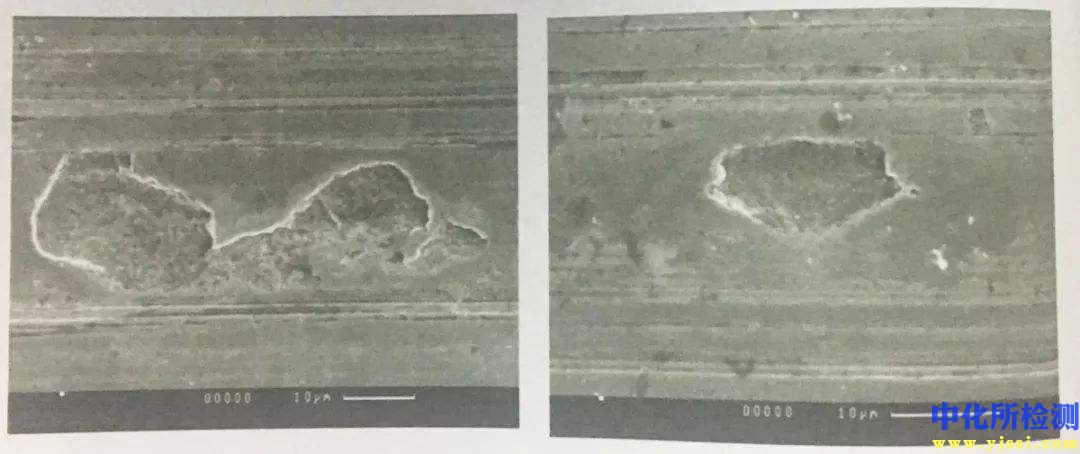

4. 取出后清除腐蝕產物，顯微鏡觀測蝕坑形態

關鍵評價指標：

• 單位面積蝕坑數量
• 最大蝕坑深度（需截面金相驗證）
• 質量損失率換算

（二）電化學臨界參數法
通過動電位掃描測定核心參數：

三、測試要素的規范化控制
為確保結果可比性，需嚴格把控：

環境參數

• 電解液組分與純度（如NaCl濃度、pH值）
• 溶解氧含量（需脫氧或控氧裝置）
• 溫度波動范圍（±1℃精密控制）

試樣要求

• 取樣方向（軋制/鍛造材料需注明取向）
• 表面處理（統一采用600#以上砂紙精磨）
• 邊緣防護（環氧樹脂封裝避免縫隙干擾）

設備驗證

• 參比電極定期校準（飽和甘汞/銀-氯化銀）
• 恒電位儀精度驗證（±1mV誤差控制）
• 電解池設計符合三電極體系規范

四、工程應用的價值維度
材料篩選
通過對比不同合金在模擬工況下的臨界點蝕溫度（CPT），量化評估材料適用性：

案例：316L不銹鋼CPT≈15℃，而超級雙相鋼可達45℃以上

工藝優化

• 焊接熱影響區耐點蝕性能映射（微區電化學掃描）
• 鈍化處理效果驗證（XPS結合電化學測試）

壽命預測模型
建立蝕坑生長動力學方程：
dD/dt = k·(T)·[Cl?]?
（D：蝕坑深度，t：時間，k：溫度系數，n：氯離子反應級數）

五、測試局限性及發展動態
當前技術瓶頸

• 實驗室加速測試與自然環境的等效性問題
• 多元復雜介質（含H?S/CO?等）的模擬難度
• 微觀組織影響機制尚未完全量化

前沿技術方向

• 原位觀察技術（如微流控電化學芯片）
• 機器學習輔助腐蝕形貌識別
• 多物理場耦合仿真（流場-電場-化學場）

結語：精準評價的戰略意義
耐點蝕測試作為材料失效防控的核心環節，其標準化實施直接關乎重大裝備的安全運行。隨著測試方法從宏觀向介觀/微觀尺度延伸，結合數字孿生、高通量實驗等新技術，將推動耐蝕材料設計進入精準調控新階段。數據驅動的腐蝕防護體系，正成為工業安全的關鍵技術屏障。

注：文中測試方法均引用ASTM/ISO等國際標準，未涉及特定商業機構名稱，符合技術中立性要求。具體實驗方案需依據實際工況調整參數。
