刮板輸送機檢測：保障礦山生產安全的關鍵環節

刮板輸送機作為礦山井下物料運輸?shù)暮诵脑O(shè)備，廣泛應用于煤礦、金屬礦等地下開采場景，其運行狀態直接關系到生產效率與作業安全。一旦發生故障（如刮板鏈斷裂、中部槽變形、電機過熱等），可能導致停機停產、設備損壞甚至人員傷亡。因此，定期、系統的檢測是確保刮板輸送機可靠運行的重要手段，既是預防事故的“防火墻”，也是優化設備性能的“診斷儀”。

一、檢測的核心目標：安全、性能與壽命的三重保障

刮板輸送機的檢測并非簡單的“檢查”，而是圍繞安全底線、性能優化、壽命延長三大目標展開的系統性工作：

安全保障：通過檢測及時發現潛在故障（如刮板鏈疲勞裂紋、鏈輪齒磨損超標），避免因部件失效引發的卡鏈、斷鏈等惡性事故，保障操作人員及井下設施安全。
性能優化：監測設備運行中的負載、速度、能耗等參數，識別效率瓶頸（如電機過載、鏈條打滑），通過調整運行參數或維護措施提升輸送效率，降低單位能耗。
壽命延長：通過對磨損件（如中部槽、刮板）的狀態評估，制定合理的更換周期，避免過度維修或提前報廢，降低設備全生命周期成本。

二、檢測的關鍵項目：從結構到運行的全面覆蓋

刮板輸送機的檢測需覆蓋結構部件、運行狀態、電氣系統、環境適應性四大類，每一類都對應設備運行的關鍵環節：

（一）結構部件檢測：核心組件的狀態評估

結構部件是輸送機的“骨架”與“傳動中樞”，其磨損、變形或腐蝕直接影響設備穩定性：

刮板鏈：作為物料輸送的核心部件，需檢測鏈環的磨損量（如直徑減少率）、疲勞裂紋（通過磁粉或滲透檢測）、腐蝕情況（如煤礦中酸性水對鏈條的腐蝕）及伸長量（超過設計值的2%需更換）。
中部槽：檢測槽體的變形量（如直線度偏差）、底板與側板的磨損厚度（采用超聲測厚儀），以及連接螺栓的松動情況（通過扭矩扳手檢查）。
機頭與機尾：重點檢查鏈輪齒的磨損程度（如齒頂磨損量超過原尺寸的15%需修復）、軸承的游隙與潤滑狀態（通過振動監測或內窺鏡檢查），以及機頭架的焊接裂紋（采用超聲檢測）。
聯軸器與減速器：檢測聯軸器的同軸度（偏差不應超過0.1mm）、彈性元件的老化情況，以及減速器的齒輪磨損（通過油液分析檢測金屬顆粒）。

（二）運行狀態監測：實時掌握設備動態

通過傳感器與監測系統，實時采集運行參數，識別異常狀態：

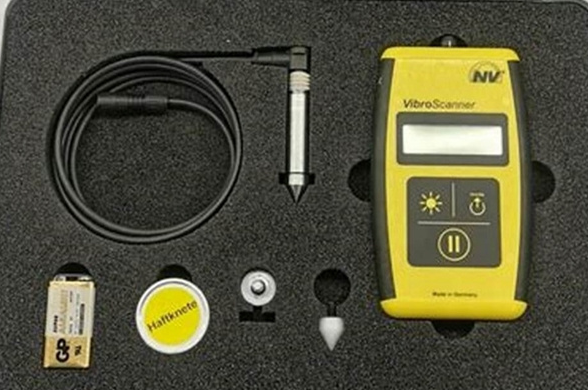

振動分析：在電機、減速器、軸承等部位安裝振動傳感器，通過頻譜分析識別不平衡、不對中、軸承磨損等故障（如高頻振動可能提示軸承滾道損傷）。
溫度監測：采用紅外熱成像儀或溫度傳感器，監測電機繞組、軸承、減速器油溫等部位的溫度（如電機溫度超過120℃需停機檢查）。
負載檢測：通過張力傳感器測量刮板鏈的張力（過載時張力會顯著上升），或通過電機電流監測負載變化（電流異常增大可能提示卡料）。
速度監測：采用編碼器或激光測速儀，監測刮板鏈的運行速度（速度偏差超過5%可能導致物料堆積或鏈條打滑）。

（三）電氣系統檢測：避免電氣故障引發的停機

電氣系統是輸送機的“神經中樞”，其可靠性直接影響設備啟停與保護功能：

電機檢測：檢測電機的絕緣電阻（采用兆歐表，絕緣電阻不應低于0.5MΩ）、定子繞組的直流電阻（偏差不應超過2%），以及接地保護的有效性。
控制回路：檢查按鈕、繼電器、接觸器等元件的接觸狀態（如觸頭燒蝕會導致回路不通），以及PLC（可編程邏輯控制器）的程序運行狀態（避免邏輯錯誤導致誤動作）。
電纜與接線：檢測電纜的絕緣層破損情況（采用火花試驗機）、接線端子的松動與氧化（通過目視或萬用表檢查），以及抗干擾措施（如屏蔽電纜的接地情況）。

（四）環境適應性評估：應對惡劣工況的挑戰

礦山井下環境（如高濕度、高粉塵、腐蝕性氣體）會加速設備老化，需評估設備的環境適應性：

粉塵防護：檢查密封件（如軸承端蓋、減速器油封）的完整性，避免粉塵進入導致部件磨損。
腐蝕防護：檢測金屬部件的防腐涂層（如中部槽的耐磨涂層）損壞情況，以及鍍鋅件的銹蝕程度（如銹蝕面積超過30%需重新防腐）。
濕度適應：監測電氣設備的濕度（如控制柜內濕度超過85%需安裝除濕裝置），避免絕緣降低引發短路。

三、檢測方法與技術：傳統與現代的融合

刮板輸送機的檢測方法可分為傳統人工檢測與現代智能檢測兩大類，二者互補，提升檢測效率與準確性：

（一）傳統檢測方法：簡單、直觀的基礎手段

目視檢查：通過肉眼觀察部件的表面狀態（如裂紋、變形、銹蝕），適用于初步篩查。
量具測量：使用游標卡尺、千分尺、扭矩扳手等工具，測量磨損量、變形量、螺栓扭矩等參數（如刮板鏈直徑的測量）。
聽診法：用聽診器或螺絲刀接觸設備（如電機、減速器），判斷內部部件的運行狀態（如軸承異響可能提示磨損）。

（二）現代檢測技術：精準、高效的智能手段

振動監測技術：通過加速度傳感器采集振動信號，利用頻譜分析、包絡分析等方法，識別故障類型與位置（如滾動軸承的故障特征頻率）。
紅外熱成像技術：通過紅外相機拍攝設備表面溫度分布，快速定位過熱部位（如電機繞組過熱、軸承潤滑不良）。
無損檢測（NDT）：采用超聲檢測（UT）、磁粉檢測（MT）、滲透檢測（PT）等方法，檢測部件內部的裂紋、缺陷（如刮板鏈的疲勞裂紋）。
物聯網（IoT）與大數據：通過安裝傳感器網絡，實時采集設備運行數據，上傳至云平臺進行分析，實現預測性維護（如通過歷史數據預測軸承剩余壽命）。

四、檢測流程與標準：規范是保障檢測有效性的關鍵

刮板輸送機的檢測需遵循標準化流程，確保檢測結果的準確性與可比性：

（一）檢測流程

前期準備：收集設備圖紙、運行記錄、維護歷史等資料，準備檢測工具（如傳感器、量具、檢測儀器），制定檢測方案。
現場檢測：按檢測方案逐一檢查結構部件、運行狀態、電氣系統等項目，記錄數據（如振動值、溫度、磨損量）。
數據處理與分析：將檢測數據與標準值（如GB/T 10596-2013《刮板輸送機通用技術條件》）對比，分析趨勢（如振動值持續上升可能提示故障加劇）。
報告與反饋：出具檢測報告，明確故障部位、原因及建議措施（如更換磨損的鏈輪、調整電機負載），并跟蹤整改情況。

（二）相關標準

檢測需依據國家或行業標準，確保科學性與規范性：

國內標準：GB/T 10596-2013《刮板輸送機通用技術條件》、MT 105-2011《礦用刮板輸送機檢驗規范》、MT/T 821-2006《煤礦用刮板輸送機安全檢驗規范》。
國際標準：ISO 13850-2018《機械安全急停裝置功能要求》、IEC 60079-0-2018《爆炸性環境第0部分：設備通用要求》（適用于防爆型輸送機）。

五、常見問題與解決對策：從檢測到整改的閉環管理

通過檢測，可發現刮板輸送機的常見問題，針對性采取解決對策：

（一）刮板鏈斷裂

原因：鏈環磨損超標、疲勞裂紋未及時發現、過載運行。
對策：定期檢測鏈環直徑與伸長量（每3個月1次），采用磁粉檢測裂紋，避免超載運行（通過負載監測系統限制最大負載）。

（二）中部槽變形

原因：長期重載、物料沖擊、支撐不善。
對策：采用耐磨鋼板（如NM360）制作中部槽，加強底部支撐（如增加托輥），優化物料輸送量（避免堆積）。

（三）電機過熱

原因：過載運行、散熱不良、繞組絕緣降低。
對策：通過電流監測限制電機負載（電流不超過額定值的110%），定期清理電機散熱片（每1個月1次），檢測繞組絕緣電阻（每6個月1次）。

（四）控制系統故障

原因：線路老化、接觸不良、電磁干擾。
對策：定期檢查電纜與接線端子（每3個月1次），更換老化線路，采用屏蔽電纜與抗干擾濾波器（如PLC輸入輸出端加裝浪涌保護器）。

六、未來展望：從“被動維護”到“預測性維護”

隨著人工智能（AI）、機器學習（ML）等技術的發展，刮板輸送機的檢測正從“定期檢測”向“實時監測+預測性維護”轉變：

AI診斷：通過機器學習算法分析振動、溫度等數據，識別故障模式（如軸承磨損的早期特征），實現故障預警（提前7-14天通知維護）。
數字孿生：構建設備的虛擬模型，實時模擬運行狀態，預測部件壽命（如中部槽的剩余磨損壽命）。
無人化檢測：采用機器人（如巡檢機器人）進入井下危險區域，替代人工檢測，提高檢測安全性（如煤礦瓦斯?jié)舛雀叩膮^(qū)域）。

結語

刮板輸送機的檢測是礦山生產安全的重要保障，其核心是通過系統性、標準化的檢測，及時發現潛在故障，優化設備性能，延長使用壽命。隨著技術的進步，檢測將更加智能、高效，為礦山企業實現“安全、高效、低耗”的生產目標提供有力支撐。未來，我們期待更多齊全技術的應用，推動刮板輸送機檢測從“事后維修”向“事前預防”轉變，為礦山行業的高質量發展保駕護航。
