吸濕率測試——原理、方法與應用的全面解析

一、吸濕率的基本概念

吸濕率（Moisture Absorption Rate）是材料或產(chǎn)品對環(huán)境中水分的吸收能力的量化指標，反映了物質(zhì)與周圍濕度環(huán)境的相互作用特性。從定義上看，吸濕率通常分為絕對吸濕率和相對吸濕率兩類：

• 絕對吸濕率：以干燥樣品為基準，計算吸濕后增加的重量占干燥重量的百分比，公式為：
  \text{絕對吸濕率（%）} = \frac{m_1 - m_0}{m_0} \times 100\%
  其中，$m_0$m0? 為樣品干燥至恒重后的質(zhì)量（g），$m_1$m1? 為樣品在規(guī)定環(huán)境下吸濕至平衡后的質(zhì)量（g）。
• 相對吸濕率：以樣品的飽和吸濕量為基準，反映當前吸濕量與最大吸濕能力的比例，多用于研究材料的吸濕極限。

吸濕率的測試核心是水分平衡——當樣品的吸濕速率與脫濕速率相等時，達到“吸濕平衡”，此時的重量變化趨于穩(wěn)定，是計算吸濕率的關鍵節(jié)點。

二、吸濕率測試的重要性

吸濕率是多個行業(yè)的關鍵質(zhì)量指標，直接影響產(chǎn)品的性能、安全性和使用壽命：

• 紡織行業(yè)：纖維的吸濕率決定了織物的穿著舒適度（如棉纖維吸濕率高，能吸收人體汗液并快速擴散，而滌綸吸濕率低，易產(chǎn)生悶熱感）；
• 食品行業(yè)：食品的吸濕率影響保質(zhì)期（如餅干、薯片等脆類食品吸濕后會變軟，失去口感；奶粉吸濕易結塊，影響沖調(diào)性）；
• 藥品行業(yè)：藥物的吸濕率關系藥效穩(wěn)定性（如片劑吸濕后可能崩解時間延長、有效成分降解，膠囊殼吸濕易變形破裂）；
• 材料科學：建筑材料（如混凝土、石膏）的吸濕率會導致膨脹、返潮；電子材料（如芯片封裝膠）吸濕易引發(fā)短路或性能衰減。

三、常見吸濕率測試方法

吸濕率的測試方法需根據(jù)樣品的性質(zhì)（如吸濕速度、含水量范圍）和行業(yè)標準選擇，以下是四種常用方法：

1. 重量法（Gravimetric Method）

原理：通過測量樣品吸濕前后的重量變化計算吸濕率，是最經(jīng)典、最常用的方法，適用于大多數(shù)固體樣品（如纖維、食品、藥品）。
步驟：

• 樣品預處理：將樣品放入烘箱（如105℃±2℃）烘干至恒重（連續(xù)兩次稱重差≤0.002g），去除初始水分；
• 環(huán)境調(diào)節(jié)：將干燥后的樣品置于恒溫恒濕箱（如標準條件25℃±1℃、相對濕度65%±2%或80%±2%）；
• 稱重記錄：定期取出樣品（如每2小時），用分析天平（精度≥0.001g）稱重，直至兩次稱重差≤0.005g，達到吸濕平衡；
• 計算：代入絕對吸濕率公式得出結果。
  優(yōu)缺點：設備簡單（烘箱、天平、恒溫恒濕箱）、結果可靠，但測試周期長（需數(shù)小時至數(shù)天），且易受環(huán)境濕度波動影響。

2. 吸濕平衡法（Equilibrium Moisture Content Method）

原理：基于“樣品在恒定溫濕度下最終會達到吸濕平衡”的規(guī)律，通過控制環(huán)境條件，直接測量平衡時的水分含量。
特點：與重量法類似，但更強調(diào)“平衡狀態(tài)”的判定。例如，食品行業(yè)常用“25℃、75%RH”作為標準環(huán)境，測試餅干的平衡吸濕率，以評估其防潮性能；紡織行業(yè)則多采用“20℃、65%RH”的標準大氣條件。

3. 卡爾費休法（Karl Fischer Titration）

原理：利用卡爾費休試劑（碘、二氧化硫、吡啶和甲醇的混合物）與水的定量反應，通過滴定法測量樣品中的水分含量，適用于低吸濕率、高 precision 要求的樣品（如藥品、精密電子材料）。
步驟：

• 樣品處理：將固體樣品粉碎或溶解（如藥品片劑研磨成粉，用甲醇溶解）；
• 滴定：將樣品加入卡爾費休滴定儀，試劑中的碘與水反應，當?shù)膺^量時，滴定終點由電位法或目視法判定；
• 計算：根據(jù)滴定消耗的試劑量，結合試劑的水當量，計算樣品中的水分含量，再轉換為吸濕率。
  優(yōu)缺點：精度高（可測至10??級）、速度快，但試劑成本高、易受揮發(fā)性物質(zhì)（如乙醇）干擾，且不適用于含強氧化性或還原性成分的樣品。

4. 動態(tài)蒸汽吸附法（Dynamic Vapor Sorption, DVS）

原理：通過調(diào)節(jié)環(huán)境中的蒸汽濃度（如濕度），實時監(jiān)測樣品重量隨時間的變化，繪制“吸濕動力學曲線”（重量 vs 時間），從而獲得吸濕率、吸濕速率、平衡時間等參數(shù)。
特點：

• 自動化程度高：儀器可自動調(diào)節(jié)濕度（0-95%RH）、溫度（5-85℃），并實時記錄數(shù)據(jù)；
• 信息豐富：不僅能得到平衡吸濕率，還能分析吸濕過程的階段（如快速吸濕期、緩慢吸濕期、平衡期），適用于研究材料的吸濕機理（如孔隙結構對吸濕的影響）；
• 樣品量?。簝H需10-100mg樣品，適合珍貴或少量樣品的測試。
  應用：常用于材料科學研究（如納米材料、生物高分子）、藥品研發(fā)（如藥物輔料的吸濕性能評估）。

四、吸濕率測試的通用流程

無論采用哪種方法，吸濕率測試需遵循以下核心流程：

1. 樣品制備

• 代表性：從批量產(chǎn)品中隨機取樣（如紡織樣品取不同部位的纖維，食品樣品取整批中的不同包裝）；
• 均一性：固體樣品需粉碎或剪碎（如餅干粉碎至20目，纖維剪至1cm以下），確保吸濕均勻；
• 初始狀態(tài)：避免樣品在取樣后暴露于高濕度環(huán)境，應盡快密封保存。

2. 預處理（干燥）

• 目的：去除樣品中的初始水分，使測試起點一致；
• 條件：根據(jù)樣品性質(zhì)選擇烘干溫度（如食品通常用105℃，熱敏性樣品用60-80℃真空干燥）；
• 終點：連續(xù)兩次稱重差≤0.002g（或符合行業(yè)標準）。

3. 測試條件設定

• 溫度：多數(shù)行業(yè)采用25℃±1℃（室溫），特殊情況如高溫環(huán)境材料需調(diào)整溫度；
• 濕度：根據(jù)產(chǎn)品應用場景選擇（如室內(nèi)使用的紡織品用65%RH，潮濕環(huán)境用80%RH）；
• 平衡判定：通常以“連續(xù)4小時稱重差≤0.005g”為平衡標準，或遵循GB、ISO等標準（如GB/T 6503-2017《紡織品 纖維平衡回潮率試驗方法》）。

4. 數(shù)據(jù)記錄與計算

• 記錄：樣品編號、預處理條件、測試環(huán)境（溫度、濕度）、稱重時間點及重量；
• 計算：嚴格按照公式計算吸濕率，保留兩位有效數(shù)字（如棉纖維吸濕率為8.5%）；
• 重復性：平行測試3-5次，取平均值，減少誤差（如食品行業(yè)要求相對標準偏差≤5%）。

5. 結果分析

• 對比標準：將測試結果與行業(yè)標準或產(chǎn)品規(guī)格對比（如餅干的吸濕率應≤4%，否則視為不合格）；
• 趨勢分析：通過吸濕動力學曲線（如DVS數(shù)據(jù)）分析樣品的吸濕速度（如前2小時吸濕率達60%，說明吸濕速度快）；

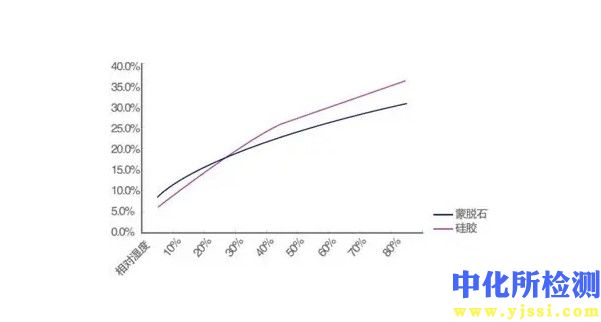

• 影響因素：結合樣品性質(zhì)（如孔隙率、化學成分）解釋結果（如多孔材料吸濕率高，因比表面積大）。

五、影響吸濕率測試結果的關鍵因素

吸濕率測試的準確性受多種因素影響，需嚴格控制：

1. 樣品本身的性質(zhì)

• 孔隙結構：多孔材料（如海綿、活性炭）比表面積大，吸濕率高；
• 化學成分：含親水基團（如羥基-OH、氨基-NH?）的材料（如棉、纖維素）吸濕率高，而疏水材料（如聚乙烯、滌綸）吸濕率低；
• 樣品形態(tài)：粉末狀樣品比塊狀樣品吸濕快，因接觸面積大。

2. 測試環(huán)境條件

• 溫度：溫度升高，水分分子運動加快，樣品吸濕率通常升高（如棉纖維在30℃、65%RH下的吸濕率比25℃時高1-2%）；
• 濕度：環(huán)境濕度越高，樣品吸濕率越高（如餅干在75%RH下的吸濕率是65%RH下的2-3倍）；
• 風速：風速增大，樣品表面的水分擴散加快，吸濕平衡時間縮短，但對平衡吸濕率影響較小。

3. 預處理條件

• 烘干溫度：過高的溫度可能破壞樣品結構（如蛋白質(zhì)變性、纖維收縮），導致吸濕率偏低（如蠶絲在120℃烘干后，吸濕率會下降1-2%）；
• 烘干時間：不足的烘干時間會殘留初始水分，導致吸濕率計算結果偏高。

4. 測試操作

• 稱重速度：從恒溫恒濕箱中取出樣品后，應盡快稱重（如1分鐘內(nèi)），避免樣品在空氣中吸收或失去水分；
• 天平精度：應使用精度≥0.001g的分析天平，否則誤差會掩蓋微小的重量變化（如樣品重量1g，0.001g的誤差會導致吸濕率誤差0.1%）。

六、吸濕率測試的應用案例

1. 紡織行業(yè)：棉與滌綸的吸濕率對比

• 測試條件：25℃、65%RH；
• 結果：棉纖維的絕對吸濕率約為8-10%，滌綸約為0.4-0.5%；
• ：棉的吸濕性能遠優(yōu)于滌綸，因此棉織物更適合夏季穿著，而滌綸適合制作運動服（快干）。

2. 食品行業(yè)：餅干的防潮性能測試

• 測試目的：評估餅干在儲存條件（25℃、75%RH）下的吸濕率，確保保質(zhì)期內(nèi)口感不變；
• 結果：某品牌餅干的平衡吸濕率為3.2%，符合企業(yè)標準（≤4%）；
• 改進：若吸濕率超標，可通過添加防潮劑（如二氧化硅）或采用鋁箔包裝降低吸濕。

3. 藥品行業(yè)：阿司匹林片的吸濕穩(wěn)定性測試

• 測試條件：25℃、60%RH；
• 結果：阿司匹林片在30天內(nèi)的吸濕率為1.5%，未超過標準（≤2%）；
• ：該藥片的包裝（聚氯乙烯硬片+鋁箔）能有效防止吸濕，保證藥效。

4. 材料科學：混凝土的吸濕率測試

• 測試目的：研究混凝土在潮濕環(huán)境中的吸濕膨脹特性，避免墻體開裂；
• 結果：某混凝土樣品在28天內(nèi)的吸濕率為0.8%，膨脹率為0.02%；
• 改進：添加防水劑（如有機硅）可降低吸濕率，減少膨脹。

七、吸濕率測試的未來發(fā)展趨勢

隨著技術的進步，吸濕率測試正朝著自動化、智能化、綠色化方向發(fā)展：

1. 儀器的自動化與智能化

• 動態(tài)蒸汽吸附儀（DVS）的普及：結合人工智能（AI）算法，可自動分析吸濕動力學數(shù)據(jù)，預測樣品在不同環(huán)境下的長期吸濕性能；
• 在線監(jiān)測系統(tǒng)：通過光纖傳感器、濕度傳感器實時監(jiān)測產(chǎn)品在生產(chǎn)或儲存過程中的吸濕狀態(tài)，及時預警（如食品倉庫的吸濕率監(jiān)測）。

2. 測試標準的統(tǒng)一與完善

• 跨行業(yè)標準協(xié)調(diào)：目前不同行業(yè)的吸濕率測試標準（如GB、ISO、ASTM）存在差異，未來有望統(tǒng)一測試條件（如溫度、濕度）和平衡判定方法，提高數(shù)據(jù)可比性；
• 針對新型材料的標準制定：如納米材料、生物可降解材料的吸濕率測試標準，需考慮其特殊性質(zhì)（如納米顆粒的高比表面積）。

3. 綠色測試方法的開發(fā)

• 替代卡爾費休法：卡爾費休試劑中的吡啶、甲醇具有毒性，未來可能采用無吡啶試劑或電化學方法（如阻抗法）測量水分；
• 減少樣品消耗：通過微流控技術、芯片實驗室（Lab-on-a-Chip）等方法，實現(xiàn)微量樣品（如1-10mg）的吸濕率測試，降低資源消耗。

結語

吸濕率測試是連接材料性能與應用場景的關鍵橋梁，其結果直接影響產(chǎn)品的設計、生產(chǎn)與質(zhì)量控制。隨著技術的發(fā)展，測試方法將更加精準、高效，為各行業(yè)的產(chǎn)品創(chuàng)新提供有力支持。無論是紡織、食品還是藥品行業(yè)，深入理解吸濕率測試的原理與方法，都是提升產(chǎn)品競爭力的重要環(huán)節(jié)。
