壓剪試驗：材料復合應力性能評估的關鍵手段

在工程結構與材料應用中，單純的拉、壓、剪應力狀態往往是理想簡化，實際服役環境下，材料更常承受復合應力作用——例如建筑剪力墻同時承受垂直壓力與水平剪力，航空機翼蒙皮與骨架連接區同時受軸向壓力與界面剪力，汽車碰撞時車身材料則遭遇擠壓與剪切的組合載荷。這些場景下，材料的破壞模式與單一應力狀態差異顯著，而壓剪試驗（Compression-Shear Test）正是模擬這種復雜受力條件、揭示材料真實力學性能的核心測試方法。

一、壓剪試驗的基本概念與原理

壓剪試驗是一種同時施加垂直壓應力（σ）與水平剪應力（τ）的力學測試，通過控制兩者的比例（如恒定壓應力下遞增剪應力，或按固定比例同步加載），模擬材料在實際工況中的復合應力狀態。其核心目標是研究材料在壓剪復合應力場中的屈服準則、強度極限、變形規律及破壞機制。

1. 應力狀態與強度理論

材料的壓剪響應需結合強度理論分析。例如：

莫爾-庫侖準則（Mohr-Coulomb Criterion）：適用于巖土、混凝土等脆性材料，認為當剪應力達到材料抗剪強度（由內摩擦角與粘聚力決定）時發生破壞，且抗剪強度隨壓應力增大而提高；
** Tresca 準則**（最大剪應力準則）：適用于金屬等塑性材料，強調最大剪應力達到臨界值時屈服，壓剪組合下的屈服條件為 $\tau_{max} = \sigma_s/2$ （ $\sigma_s$ 為單向屈服強度）；
** von Mises 準則**（畸變能理論）：更貼合塑性材料的復合應力屈服，表達式為 $\sigma_{eq} = \sigma_s$ （ $\sigma_{eq}$ 為等效應力）。

壓剪試驗通過實測應力-應變曲線與破壞模式，驗證或修正這些理論，為材料設計提供依據。

2. 破壞模式的特殊性

與單純抗壓（多為軸向斷裂）或抗剪（沿剪切面滑移）不同，壓剪復合應力下材料的破壞模式更復雜：

脆性材料（如混凝土）：常表現為“斜向拉裂”——壓應力抑制縱向開裂，剪應力誘發斜向裂紋擴展，最終形成45°左右的破壞面；
塑性材料（如鋼材）：先發生塑性變形，剪應力集中區出現滑移帶，隨后沿滑移帶斷裂；
復合材料（如纖維增強塑料）：易發生“界面分層”或“纖維-基體脫粘”，壓應力加劇界面擠壓，剪應力導致層間剝離。

二、壓剪試驗的應用領域

壓剪試驗的價值在于貼近實際工況，因此廣泛應用于建筑、航空航天、交通等工程領域，以及新材料研發。

1. 建筑工程：保障結構節點安全性

建筑結構中的梁柱節點、剪力墻、基礎承臺是壓剪作用的典型區域。例如，剪力墻在地震荷載下，既受樓體傳遞的垂直壓力，又受水平地震力產生的剪力。通過壓剪試驗，可以：

評估混凝土、鋼筋混凝土的壓剪強度，優化節點配筋設計；
研究墻體材料（如加氣混凝土、高性能混凝土）在復合應力下的變形能力，避免地震時因剪切破壞導致結構倒塌；
驗證新型建筑材料（如纖維混凝土、再生混凝土）的適用性，確保其在復雜應力下的可靠性。

2. 航空航天：優化復合材料結構設計

航空航天領域中，復合材料（如碳纖維增強環氧樹脂、玻璃纖維復合材料）的應用日益廣泛，但這類材料的“層間性能”（即層與層之間的粘結強度）是薄弱環節。壓剪試驗（尤其是層間壓剪試驗）可：

測試復合材料層合板的層間剪切強度（ILSS），模擬機翼蒙皮與翼梁連接區的受力狀態；
研究溫度、濕度等環境因素對層間性能的影響（如高溫下樹脂軟化導致層間強度下降）；
優化復合材料的鋪層方式（如改變纖維角度），提高層間抗剪能力，防止飛行中的分層破壞。

3. 材料科學：研發新型功能材料

在新型材料（如陶瓷基復合材料、高聚物彈性體、3D打印材料）的研發中，壓剪試驗是評估其服役性能的關鍵手段：

陶瓷基復合材料：雖耐高溫、高強度，但脆性大，壓剪試驗可研究其在熱壓與剪切聯合作用下的裂紋擴展機制，優化纖維增韌效果；
高聚物彈性體（如橡膠、密封材料）：常用于汽車輪胎、工業密封件，需承受擠壓與剪切的反復作用，壓剪試驗可測試其疲勞壽命與抗剪切變形能力；
3D打印材料（如金屬粉末、聚合物 filament）：因打印層間粘結較弱，壓剪試驗可評估層間強度，優化打印參數（如層厚、溫度）。

三、壓剪試驗的方法與設備

壓剪試驗的核心是精確控制壓應力與剪應力的施加，其方法與設備需根據材料類型、測試需求調整。

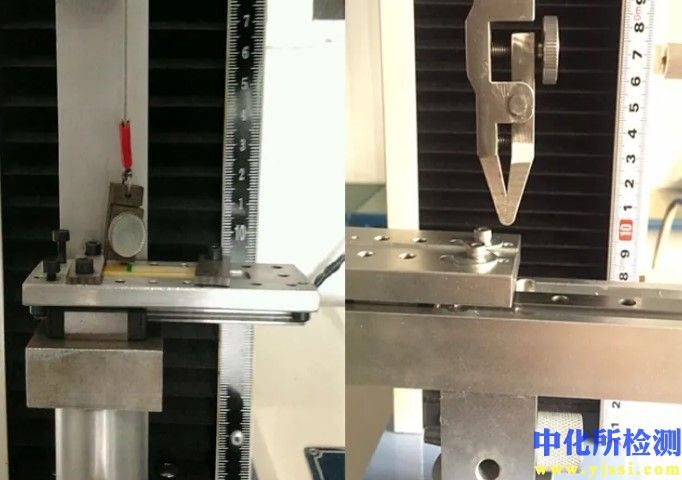

1. 試驗裝置

液壓伺服試驗機：最常用的設備，通過兩個正交的液壓油缸分別施加壓應力（軸向）與剪應力（橫向），可實現比例加載（如σ:τ=常數）或非比例加載（如先施加恒定壓應力，再遞增剪應力）；
萬能試驗機改裝裝置：通過附加剪切夾具（如“楔形夾具”“雙剪切夾具”），將萬能試驗機的單向加載轉化為壓剪復合加載，適用于小型試樣；
專用壓剪試驗機：針對特定材料設計，如復合材料層間壓剪試驗機，配備高精度位移傳感器與應變片，可實時監測層間變形。

2. 試樣設計

試樣形狀需模擬材料的實際受力狀態：

混凝土/巖石：常用立方體試樣（如150mm×150mm×150mm）或圓柱體試樣（φ100mm×200mm），通過夾具施加橫向剪力；
金屬材料：采用平板試樣或缺口試樣，缺口處易產生剪應力集中，便于觀察破壞模式；
復合材料：層合板試樣（如100mm×25mm×2mm），通過“雙搭接”或“單搭接”夾具施加壓剪載荷，重點測試層間性能。

3. 數據采集與分析

試驗過程中，通過應變片（粘貼于試樣表面）、位移傳感器（測量軸向與橫向變形）、力傳感器（記錄加載力）采集數據，最終繪制：

應力-應變曲線：反映材料在壓剪復合應力下的變形過程（彈性階段、塑性階段、破壞階段）；
強度包絡線：將不同壓應力下的剪強度繪制為曲線，驗證強度理論（如莫爾-庫侖包絡線）；
破壞模式分析：通過高速相機或掃描電鏡（SEM）觀察裂紋起源與擴展路徑，揭示破壞機制（如混凝土的斜拉破壞、復合材料的層間剝離）。

四、壓剪試驗的未來發展方向

隨著工程材料與結構的復雜化，壓剪試驗正朝著數字化、智能化、多場耦合方向發展：

1. 數值模擬與試驗結合

通過**有限元分析（FEA）**預測試樣的應力分布，優化夾具設計與加載方式，減少試驗次數；同時，將試驗數據輸入數值模型，反演材料參數（如粘聚力、內摩擦角），提高模型精度。例如，在混凝土結構設計中，F(xiàn)EA與壓剪試驗結合可更準確預測節點破壞。

2. 智能監測與實時分析

采用光纖傳感器（Fiber Optic Sensor）、**數字圖像相關技術（DIC）等非接觸監測手段，實時跟蹤試樣表面的應變分布與裂紋擴展；結合機器學習（ML）**算法，自動識別破壞模式（如混凝土的斜裂、復合材料的分層），提高數據處理效率。

3. 多場耦合壓剪試驗

實際工況中，材料常同時受溫度、濕度、電磁等場作用（如航空發動機葉片的高溫壓剪、海底管道的腐蝕壓剪）。未來壓剪試驗需整合溫度控制系統（如加熱爐、低溫箱）、濕度控制系統（如環境艙），實現“壓剪+溫度+濕度”多場耦合測試，更真實模擬材料服役環境。

4. 新型材料的定制化試驗

針對3D打印材料（如金屬粉末、生物材料）、納米材料（如碳納米管增強復合材料）的特殊性能，設計專用壓剪夾具與測試方法。例如，3D打印金屬零件的層間強度測試，需考慮打印方向?qū)杭粜阅艿挠绊懀簧锊牧希ㄈ缛斯す趋溃┑膲杭粼囼灒枘M人體骨骼的受力狀態（如行走時的壓剪載荷）。

結語

壓剪試驗作為材料復合應力性能評估的關鍵手段，其價值不僅在于“測試數據”，更在于連接材料研發與工程應用——通過模擬實際工況中的復雜應力，揭示材料的真實破壞機制，為結構設計提供可靠依據。隨著技術的發展，壓剪試驗將更精準、更智能，助力新型材料的研發與工程結構的安全升級。無論是建筑中的混凝土節點，還是航空中的復合材料機翼，壓剪試驗都在默默守護著工程安全的底線。
