材料性能評估的關鍵環節——抗劈力檢測技術與應用

在建筑結構、木材加工、航空航天等領域，材料的“劈裂破壞”是一種常見且危險的失效模式：混凝土梁因溫度變化產生的貫穿裂縫可能導致結構耐久性下降，實木地板在濕度波動下的徑向開裂會影響使用體驗，碳纖維復合材料部件的層間劈裂更可能引發航空事故。這些問題的核心，都指向材料的抗劈力——即材料抵抗垂直于紋理、層理或結構方向的劈裂破壞的能力。作為材料力學性能評估的重要指標，抗劈力檢測不僅關系到產品質量與使用壽命，更直接影響工程安全。本文將從基本概念、檢測方法、應用場景及未來發展等方面，全面解析抗劈力檢測的價值與技術邏輯。

一、抗劈力：材料“抗分裂”能力的量化指標

抗劈力（或抗劈強度）是材料在劈裂載荷作用下，抵抗破壞的極限能力，通常以單位面積所能承受的最大劈裂應力（MPa）表示。與抗拉強度不同，抗劈力更關注材料在“剪切-拉伸”復合作用下的破壞行為——當外力垂直于材料的纖維、晶粒或層狀結構時，內部會產生沿薄弱面擴展的裂紋，最終導致材料分裂。

以木材為例，其抗劈強度分為弦向（平行于年輪切線方向）和徑向（垂直于年輪方向）兩種，前者通常高于后者（如橡木的弦向抗劈強度約為12-15 MPa，徑向約為8-10 MPa），這也是實木家具多采用弦向紋理的原因。而混凝土的抗劈強度約為其抗拉強度的1.5-2倍，由于直接測量混凝土抗拉強度難度大（試樣易偏心破壞），工程中常用巴西劈裂試驗間接評估其抗劈性能，進而推斷抗拉強度。

二、抗劈力檢測的核心方法與標準

抗劈力檢測的方法選擇取決于材料類型，以下是三類常見材料的主流檢測技術：

1. 混凝土/巖石：巴西劈裂試驗（Brazilian Split Test）

原理：將圓盤狀試樣置于萬能試驗機的兩個平行壓板之間，施加徑向壓縮載荷，試樣內部會產生沿直徑方向的拉應力，最終在拉應力作用下劈裂破壞。

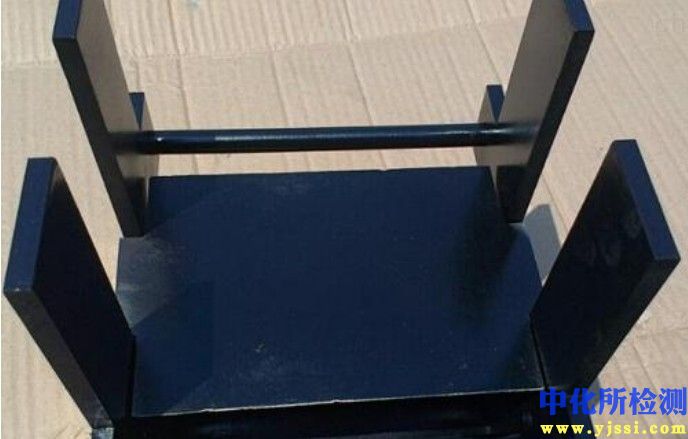

設備：萬能試驗機（加載能力≥1000 kN）、圓形劈裂夾具（橡膠墊緩沖以減少應力集中）、游標卡尺（測量試樣尺寸）。
步驟：

制備Φ150×75 mm（或Φ100×50 mm）的圓盤試樣，表面平整無缺陷；
將試樣置于夾具中央，保證加載線與試樣直徑重合；
以0.05-0.1 MPa/s的速率勻速加載，記錄破壞時的最大載荷（P）；
計算抗劈強度： $f_t = \frac{2P}{\pi d l}$ （其中d為試樣直徑，l為試樣厚度）。
標準：GB/T 50081-2019《混凝土物理力學性能試驗方法標準》、ASTM C496/C496M《混凝土圓柱體劈裂抗拉強度試驗方法》。

2. 木材：弦向/徑向劈裂試驗

原理：采用矩形試樣，沿紋理方向施加垂直于試樣表面的劈裂載荷，測量試樣沿弦向或徑向分裂時的最大力。
設備：萬能試驗機（加載能力≥10 kN）、劈裂刀（刃口半徑≤0.5 mm）、千分尺（測量試樣尺寸）。
步驟：

制備20×20×100 mm的試樣（紋理平行于長度方向）；
將試樣固定在夾具中，劈裂刀對準試樣中央的預切口（深度約10 mm）；
以1-5 mm/min的速率加載，記錄破壞載荷（P）；
計算抗劈強度： $\sigma = \frac{P}{b h}$ （其中b為試樣寬度，h為試樣厚度）。
標準：GB/T 1927-2009《木材物理力學性能試驗方法總則》、ASTM D1037《木材小試樣物理力學性能試驗方法》。

3. 復合材料：層間劈裂試驗（Interlaminar Split Test）

原理：針對纖維增強復合材料（如碳纖維/環氧樹脂），采用“雙懸臂梁”（DCB）或“_end-notched flexure”（ENF）試樣，通過彎曲載荷誘導層間裂紋擴展，評估層間抗劈能力。
設備：萬能試驗機（加載能力≥5 kN）、引伸計（測量裂紋擴展長度）、顯微鏡（觀察裂紋形態）。
步驟：

制備100×25×4 mm的層合板試樣，在層間預先插入聚四氟乙烯薄膜（誘導裂紋）；
將試樣固定在DCB夾具中，施加垂直于層理方向的載荷；
記錄載荷-位移曲線，通過能量釋放率（GIC）評估抗劈性能；
標準：ISO 15024《復合材料層間斷裂韌性 mode I 試驗方法（DCB法）》、ASTM D5528《復合材料層間 mode I 斷裂韌性試驗方法》。

三、抗劈力檢測的應用場景：從工程安全到產品質量

抗劈力檢測的價值貫穿于材料研發、生產與應用的全生命周期，以下是幾個典型場景：

1. 建筑工程：保障結構耐久性

混凝土結構的抗劈強度直接影響其抗裂性能。例如，橋梁墩柱在溫度變化或車輛荷載作用下，若抗劈強度不足，可能產生貫穿裂縫，導致鋼筋銹蝕、結構壽命縮短。通過巴西劈裂試驗，工程人員可優化混凝土配合比（如增加粉煤灰、硅灰等摻合料），提高其抗劈強度，從而減少裂縫風險。

2. 木材加工：優化材料選擇與工藝

木材的抗劈性能是家具、地板等產品的關鍵質量指標。例如，制作實木門時，需選擇弦向抗劈強度高的木材（如橡木、胡桃木），避免因門板受力（如關門時的沖擊）導致開裂。此外，木材干燥工藝也會影響抗劈力——過度干燥會降低木材的韌性，導致抗劈強度下降，因此需通過檢測調整干燥參數。

3. 航空航天：確保復合材料部件可靠性

碳纖維復合材料因強度高、重量輕，廣泛應用于飛機機翼、機身等部件。然而，其層間抗劈強度較低（約為10-30 MPa），若受到沖擊（如鳥撞、冰雹），易發生層間劈裂，影響結構完整性。通過層間劈裂試驗，研發人員可優化復合材料的鋪層設計（如增加交織纖維）或采用界面改性技術（如納米粒子增強），提高層間抗劈性能。
