水泥膠砂強(qiáng)度檢測：原理、流程與質(zhì)量控制解析

一、膠砂強(qiáng)度檢測的核心價值

膠砂強(qiáng)度是水泥最關(guān)鍵的性能指標(biāo)之一，反映了水泥與標(biāo)準(zhǔn)砂、水混合后形成的膠凝體系抵抗外力破壞的能力，包括抗折強(qiáng)度（承受彎曲荷載的能力）和抗壓強(qiáng)度（承受壓縮荷載的能力）。其檢測結(jié)果直接決定水泥的強(qiáng)度等級（如42.5級、52.5級），是工程設(shè)計中混凝土配合比設(shè)計的基礎(chǔ)，也是保障建筑結(jié)構(gòu)安全性與耐久性的重要依據(jù)。

二、檢測的標(biāo)準(zhǔn)依據(jù)

國內(nèi)膠砂強(qiáng)度檢測執(zhí)行GB/T 17671-2021《水泥膠砂強(qiáng)度檢驗(yàn)方法（ISO法）》，該標(biāo)準(zhǔn)等效采用國際標(biāo)準(zhǔn)ISO 679:2009，確保檢測結(jié)果與國際接軌。標(biāo)準(zhǔn)的核心是統(tǒng)一試驗(yàn)條件（如材料配合比、養(yǎng)護(hù)環(huán)境、測試方法），消除人為或環(huán)境因素對結(jié)果的干擾，保證數(shù)據(jù)的可比性與公正性。

三、詳細(xì)檢測流程

膠砂強(qiáng)度檢測需嚴(yán)格遵循“試樣準(zhǔn)備—膠砂制備—試件成型—養(yǎng)護(hù)—強(qiáng)度測試”的閉環(huán)流程，每一步都需精準(zhǔn)控制。

1. 試樣與材料準(zhǔn)備

水泥試樣：取代表性樣品（約12kg），提前24小時放入20±2℃的試驗(yàn)室恒溫，避免結(jié)塊或 moisture變化。
標(biāo)準(zhǔn)砂：采用符合ISO 679要求的ISO標(biāo)準(zhǔn)砂（顆粒級配為0.08~2.0mm，石英含量≥98%），確保批次穩(wěn)定性。
水：使用飲用水或符合GB/T 6682的蒸餾水，避免雜質(zhì)（如氯離子、硫酸鹽）影響水泥水化。

2. 膠砂制備

按水泥:標(biāo)準(zhǔn)砂:水=1:3:0.5（質(zhì)量比）配制膠砂：

先將水泥（450g）與標(biāo)準(zhǔn)砂（1350g）倒入攪拌機(jī)，干拌30秒；
隨后分兩次加水（225g）：第一次加1/2水，攪拌10秒；第二次加剩余水，攪拌20秒；
總攪拌時間為240秒（包括干拌），確保膠砂均勻。

3. 試件成型

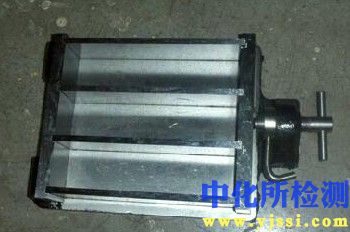

試模：采用40×40×160mm的剛性試模（材質(zhì)為鑄鐵或鋼），使用前需涂脫模劑（如機(jī)油），避免試件粘連。
裝料與振搗：將膠砂分兩層裝入試模，每層裝料高度約為試模的1/2；每層用振動臺（頻率50Hz，振幅0.5mm）振搗60次，確保試件密實(shí)。
抹平：振搗后用直尺刮去多余膠砂，表面用抹刀抹平，避免凹凸。

4. 養(yǎng)護(hù)過程

濕氣養(yǎng)護(hù)：成型后立即將試模放入養(yǎng)護(hù)箱（溫度20±1℃，相對濕度≥90%），養(yǎng)護(hù)24±2小時。
脫模與水中養(yǎng)護(hù)：脫模后（用專用脫模器，避免損傷試件），將試件編號，放入養(yǎng)護(hù)水（溫度20±1℃，水深≥50mm）中繼續(xù)養(yǎng)護(hù)，每周換水一次，防止水質(zhì)惡化。

5. 強(qiáng)度測試

齡期要求：測試需在規(guī)定齡期（3天、7天、28天）的±2小時內(nèi)進(jìn)行（從加水?dāng)嚢栝_始計時）。
抗折試驗(yàn)：采用三點(diǎn)彎曲法（跨距100mm），加載速度為50±10N/s，記錄3個試件的破壞荷載，取平均值（剔除超過平均值±10%的異常值）。
抗壓試驗(yàn)：抗折后的試件（斷裂面與壓力方向垂直）放入抗壓夾具（夾具尺寸40×40mm），加載速度為2400±200N/s，記錄6個試件的破壞荷載，取平均值（剔除超過平均值±10%的異常值）。

四、影響檢測結(jié)果的關(guān)鍵因素

膠砂強(qiáng)度結(jié)果易受材料、試驗(yàn)條件、測試過程三類因素影響，需重點(diǎn)控制：

1. 材料因素

水泥性能：細(xì)度（細(xì)度過大可能導(dǎo)致早期強(qiáng)度高但后期收縮大）、礦物組成（C3S含量高則早期強(qiáng)度高，C2S含量高則后期強(qiáng)度高）、凝結(jié)時間（凝結(jié)過快會影響振搗密實(shí)度）。
標(biāo)準(zhǔn)砂質(zhì)量：顆粒級配（粗顆粒過多會降低膠砂流動性，導(dǎo)致強(qiáng)度偏低）、含泥量（≥0.5%會削弱水泥與砂的粘結(jié)）。

2. 試驗(yàn)條件

攪拌工藝：攪拌時間過短（<240秒）會導(dǎo)致膠砂不均勻，強(qiáng)度分散性大；攪拌速度過快（>公轉(zhuǎn)30r/min）可能破壞水泥顆粒結(jié)構(gòu)。
振搗效果：振搗次數(shù)不足（<60次）會導(dǎo)致試件內(nèi)部孔隙多，強(qiáng)度低；振搗過度（>60次）可能使砂顆粒下沉，形成分層。
養(yǎng)護(hù)環(huán)境：溫度低于20℃（如15℃）會延緩水泥水化，28天強(qiáng)度可能降低10%~20%；濕度不足（<90%）會導(dǎo)致試件表面干燥開裂，強(qiáng)度驟降。

3. 測試過程

加載速度：抗折加載速度過快（>60N/s）會導(dǎo)致結(jié)果偏高（約5%~10%）；抗壓加載速度過慢（<2200N/s）會導(dǎo)致結(jié)果偏低（約3%~8%）。
試件狀態(tài)：試件表面有裂縫、邊角破損（如脫模時碰傷）會導(dǎo)致受力不均勻，結(jié)果離散。

五、結(jié)果分析與判定

結(jié)果處理：
- 抗折強(qiáng)度：3個試件的平均值，若有1個超過平均值±10%，剔除后取剩余2個的平均；若2個超過，需重新試驗(yàn)。
- 抗壓強(qiáng)度：6個試件的平均值，若有1個超過平均值±10%，剔除后取剩余5個的平均；若2個超過，需重新試驗(yàn)。
強(qiáng)度等級判定：根據(jù)GB 175-2020《通用硅酸鹽水泥》，不同強(qiáng)度等級的水泥需滿足對應(yīng)的3天與28天強(qiáng)度要求（如P·I 52.5水泥，3天抗壓≥23.0MPa，28天≥52.5MPa）。結(jié)果符合要求則判定為合格，否則為不合格。

六、質(zhì)量控制措施

為保證檢測結(jié)果的準(zhǔn)確性，需從環(huán)境、設(shè)備、人員三方面建立質(zhì)量控制體系：

1. 環(huán)境控制

試驗(yàn)室溫度保持20±2℃，相對濕度≥50%；
養(yǎng)護(hù)箱溫度20±1℃，相對濕度≥90%；
養(yǎng)護(hù)水溫度20±1℃，定期監(jiān)測水質(zhì)（如pH值、電導(dǎo)率）。

2. 設(shè)備校準(zhǔn)與維護(hù)

攪拌機(jī)：每月檢查轉(zhuǎn)速（公轉(zhuǎn)30±2r/min，自轉(zhuǎn)140±5r/min）、攪拌葉與鍋壁間隙（3±1mm）；
壓力試驗(yàn)機(jī)：每半年校準(zhǔn)示值誤差（≤±1%），定期檢查加載速度（符合標(biāo)準(zhǔn)要求）；
試模：每季度檢查尺寸偏差（≤0.5mm）、表面平整度（≤0.05mm），變形試模需及時更換。

3. 人員管理

操作人員需經(jīng)培訓(xùn)考核合格（熟悉標(biāo)準(zhǔn)流程與儀器操作）；
試驗(yàn)過程需詳細(xì)記錄（材料用量、攪拌時間、養(yǎng)護(hù)條件、測試數(shù)據(jù)），確?？勺匪?；
定期參加能力驗(yàn)證（如中國合格評定國家認(rèn)可委員會組織的比對試驗(yàn)），驗(yàn)證檢測能力。

膠砂強(qiáng)度檢測是水泥質(zhì)量控制的“生命線”，其結(jié)果直接關(guān)系到工程結(jié)構(gòu)的安全。唯有嚴(yán)格遵循標(biāo)準(zhǔn)流程，控制好每一個影響因素，做好質(zhì)量控制，才能保證檢測數(shù)據(jù)的準(zhǔn)確性與可靠性。作為建筑材料檢測的重要環(huán)節(jié)，膠砂強(qiáng)度檢測不僅是對水泥產(chǎn)品的檢驗(yàn)，更是對工程質(zhì)量的守護(hù)。
