密合性測試：守護產品安全的無形防線

副標題：從原理到應用，全面解析密封性能的驗證之道

在眾多工業與消費品領域，產品的密封性能往往關乎核心功能、使用安全與壽命周期。密合性測試，正是評估這一關鍵性能的科學手段，它如同一道精密的無形防線，確保產品在復雜環境中保持可靠密封，防止泄漏、污染或性能衰減。

一、為何需要密合性測試？

密封失效帶來的后果可能遠超想象：

• 安全風險： 壓力容器泄漏可導致爆炸、有毒/易燃物質外泄；醫療器械密封不良引發感染或藥液污染。
• 性能損失： 汽車發動機缸體泄漏降低功率與燃油效率；電子產品外殼密封不佳導致內部元件受潮腐蝕。
• 質量缺陷： 包裝破損致內容物變質；真空或氣調包裝失效縮短食品保質期。
• 法規合規： 醫療、航空、食品等行業對產品密封性有嚴格的強制性標準要求。

密合性測試的核心目標，就是在產品投入使用前或定期維護中，精準識別并量化潛在的泄漏點，確保產品符合設計與安全規范。

二、核心測試方法：原理與應用

根據被測對象特性與精度要求，主要方法包括：

1. 壓力變化法（差壓法/直壓法）：

   • 原理： 向被測工件內部充入一定壓力氣體（空氣或氮?dú)猓O(jiān)測一段時間內壓力的下降值（直壓法），或與密閉參考容積的壓力差值變化（差壓法，精度更高）。
   • 優勢： 速度快、成本低、自動化程度高、非破壞性。
   • 適用： 各類容器、殼體、管道系統、閥門、壓鑄件、包裝等。是工業領域最常用的方法。

2. 示蹤氣體檢漏法（如氦質譜檢漏）：

   • 原理： 向工件內充入氦氣等示蹤氣體，使用高靈敏度質譜儀在外部探測泄漏出的氣體。
   • 優勢： 靈敏度極高（可達10^{-12} Pa·m³/s），可精確定位微小泄漏點。
   • 適用： 對密封性要求極高的場景，如半導體設備、真空系統、航天器部件、高端制冷系統（制冷劑檢漏）、密封的醫療植入器械。

3. 水檢法（氣泡法）：

   • 原理： 工件充氣后浸入水中，觀察有無氣泡冒出。
   • 優勢： 直觀、設備簡單、成本低，可大致定位泄漏點。
   • 局限： 靈敏度較低，受水質、水溫、觀察者影響大，可能對某些產品造成污染或腐蝕。
   • 適用： 大型壓力容器、管道、閥門等的粗檢漏，或?qū)`敏度要求不高的場合。

4. 流量測試法：

   • 原理： 測量在特定壓力下，維持被測件內壓力恒定所需的氣體流量，該流量即等同于泄漏量。
   • 優勢： 能直接定量泄漏率，測試過程相對直觀。
   • 適用： 對允許一定泄漏量有明確要求的部件，如通風系統、呼吸閥、某些密封件。

測試方法選擇參考表

三、關鍵測試設備與參數

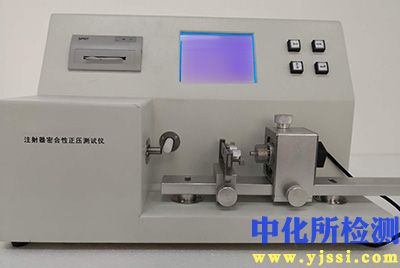

• 核心設備： 密合性測試儀（泄漏檢測儀）、壓力傳感器、精密調壓閥、測試工裝/密封夾具、氣源（壓縮空氣/氮?dú)馄浚?shù)據采集與處理系統。示蹤氣體法需要氦質譜儀、真空系統及充氦裝置。
• 核心參數：
  • 測試壓力： 根據產品工作壓力或標準要求設定（常高于工作壓力），單位Pa, kPa, MPa, bar, psi等。
  • 測試時間： 充氣時間、穩定時間、測試（保壓）時間。
  • 泄漏率： 允許的最大泄漏量，常用單位：Pa·m³/s, mbar·l/s, cc/min, sccm（標準毫升/分鐘）等。不同單位間可換算。
  • 判定標準： 基于泄漏率閾值或壓力衰減量閾值設定合格/不合格標準。

四、密合性測試的行業應用

• 汽車行業： 發動機缸體/缸蓋、變速箱殼體、燃油系統（油箱、油軌、噴嘴）、空調系統、車燈、安全氣囊、新能源電池包等。
• 醫療與生命科學： 注射器、輸液器、血液透析器、起搏器外殼、呼吸面罩、藥品包裝（西林瓶、預灌封注射器）、體外診斷試劑盒。
• 電子與半導體： 手機/智能手表防水（IP等級）、半導體工藝腔體、真空設備、光刻機部件、氣密性電子封裝。
• 包裝行業： 食品/飲料包裝（瓶、罐、袋、盒）、藥品泡罩包裝、無菌醫療器械包裝（驗證無菌屏障）。
• 家電行業： 冰箱/空調制冷管路、咖啡機/蒸汽清潔設備水路、防水電器外殼。
• 能源與工業： 閥門、管道連接件、壓力容器、液壓/氣動元件、真空設備。

五、解讀測試結果：不僅僅是合格與否

• 合格判定： 測試泄漏率低于預設閾值，判定為合格。
• 不合格分析：
  • 定位泄漏點： 使用噴淋法（涂肥皂水）、氦氣噴槍（配合質譜儀）或水下氣泡法定位具體泄漏位置。
  • 原因追溯： 分析泄漏點特征，可能原因包括：密封圈老化/損傷/型號錯誤、裝配不當（如扭矩不足）、焊接/粘接缺陷、材料自身缺陷（砂眼、裂紋）、設計不合理等。
• 過程監控： 持續監控泄漏率數據，可分析生產工藝穩定性，預測潛在質量問題（如密封圈批次問題、設備磨損）。

六、挑戰與發展趨勢

• 挑戰： 微型化和復雜結構帶來的測試?yán)щy；超高靈敏度測試的成本與效率平衡；多品種小批量生產的快速換型需求；測試標準的統一與更新。
• 趨勢：
  • 智能化與自動化： 集成機器人上下料、自動密封、數據自動分析判定，融入智能制造生產線。
  • 更高精度與效率： 提升傳感器精度與算法，在保證高靈敏度的同時縮短測試周期。
  • 多傳感融合： 結合壓力、流量、聲學、光學（如紅外熱成像）等多種檢測手段，提升可靠性與定位精度。
  • 數字化與預測性維護： 利用大數據分析測試結果，預測密封件壽命和潛在失效風險。
  • 無損與環保： 持續推廣非破壞性測試方法，減少水檢等可能帶來污染的方法，探索更環保的示蹤氣體替代方案。

結語

密合性測試雖不顯眼，卻是現代制造業不可或缺的質量基石。它通過科學嚴謹?shù)氖侄危瑢o形的泄漏風險轉化為可量化、可控制的質量參數。隨著技術的不斷革新，密合性測試將更加精準、高效、智能，持續為提升產品可靠性、保障用戶安全、滿足嚴苛法規要求提供強大的技術支撐，在“密封”這一關鍵環節，守護著產品質量的生命線。
