管道流體動態監測：核心原理與技術實踐

引言
管道作為輸送液體、氣體或混合介質的關鍵基礎設施，其內部流體的精確計量（常稱為流量測定）是現代工業過程控制、能源管理、貿易結算及環境保護的基礎支撐技術。掌握流體流動的速度、體積或質量，對于優化工藝、保障安全、降低成本具有至關重要的意義。

一、 測量基礎：核心物理原理解析

管道流量測定技術依賴于一系列物理學定律，主要原理包括：

1. 差壓原理： 基于伯努利方程。流體流經節流裝置（如孔板、文丘里管、V錐）時，流速增加導致局部壓力下降。通過測量節流件上下游的靜壓差，結合流體密度等參數，可推算出流速和流量。這是工業上應用最廣泛、技術最成熟的原理之一。
2. 速度面積法： 流量等于流體的平均流速乘以管道橫截面積。此方法是多種流量計的基礎：
   • 渦輪式： 流體驅動葉輪旋轉，旋轉速度與流速成正比。
   • 渦街式： 流體流過阻流體產生交替分離的旋渦（卡門渦街），旋渦頻率與流速成正比。
   • 電磁式： 依據法拉第電磁感應定律。導電流體流過磁場時產生感應電動勢，其大小與平均流速成正比。
   • 超聲波時差法/多普勒法： 利用超聲波在流體中順流和逆流傳播的時間差（時差法）或頻率偏移（多普勒法，適用于含顆粒或氣泡流體）計算流速。
3. 容積式原理： 通過機械測量元件（如橢圓齒輪、腰輪、刮板）將流體分隔成已知體積的單元，連續計量這些單元數量來計算累積流量。精度高，常用于貿易交接和高粘度流體。
4. 質量流量直接測量： 無需額外密度測量。
   • 科里奧利質量流量計： 利用流體流過振動管時產生的科里奧利力效應，該力與流體的質量流量成正比。
   • 熱式質量流量計： 利用流體流過熱源帶走的熱量與質量流量相關的原理（主流式或浸入式）。
5. 光學相關原理： 利用激光等技術探測流體中示蹤粒子或自然湍流的運動速度（常用于科研或特殊應用）。

二、 主流流量監測裝置分類與特性

根據測量原理，工業常用流量監測裝置包括：

1. 差壓式流量裝置： (孔板、噴嘴、文丘里管、V錐等) + 差壓變送器。結構相對簡單、堅固耐用、應用經驗豐富、標準化程度高。缺點是永久壓力損失較大，量程比（范圍度）有限，安裝要求嚴格，需配套計算（需密度補償）。

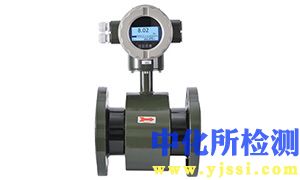

2. 電磁流量監測裝置： 僅適用于導電流體。無壓力損失，測量不受粘度、密度、溫度（在一定程度上）和壓力影響，量程比寬。不適用于非導電流體（如油品、氣體），需滿管狀態測量。

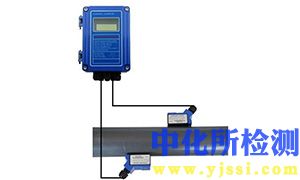

3. 超聲波流量監測裝置：
   • 時差式： 可測量清潔流體，支持管外夾裝（無需斷管），無壓力損失。對管道內壁狀況和流體純凈度要求較高，測量精度受流速分布影響較大。
   • 多普勒式： 適用于含適量散射體（氣泡、顆粒）的流體。測量精度通常低于時差式。
4. 渦街流量監測裝置： 結構堅固簡單，量程比寬，可靠性較高。對管道振動和流體脈動較敏感，低流速時信號弱甚至丟失，不適用于低密度流體（如低壓氣體）和極高粘度流體。

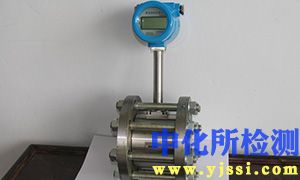

5. 渦輪流量監測裝置： 精度高、重復性好、響應快。軸承易磨損，對流體清潔度要求高，不適用于腐蝕性或含固體顆粒流體，需配套消氣器。
6. 容積式流量監測裝置： 精度最高（尤其是橢圓齒輪、腰輪式），對粘度變化不敏感，適用于高粘度流體和潔凈流體。結構復雜，體積重量大，可能產生較大壓力損失，對流體清潔度要求極高，存在卡堵風險。
7. 科里奧利質量流量監測裝置： 直接測量質量流量，精度高，不受流體物性（密度、粘度）、流態和溫度壓力變化影響（在一定范圍內），可同時測量密度和溫度。價格昂貴，對安裝（應力、振動）要求高，壓力損失較大，管徑受限。
8. 熱式質量流量監測裝置： 結構相對簡單，壓力損失極小，響應快，適用于小管徑、低流量氣體測量。測量精度受氣體組分變化影響顯著（需組分已知或恒定），對安裝要求高（如前后直管段）。

三、 安裝部署的關鍵考量要素

流量監測裝置的準確性和可靠性極大依賴于正確的安裝：

1. 管道條件：
   • 滿管要求： 絕大多數裝置（除明渠用外）需要測量段管道完全充滿流體。水平管道安裝時，傳感器應避免位于管道頂部（易集氣）或底部（易積渣）。
   • 流向： 裝置本體通常標有流向箭頭，安裝時必須確保流體流向正確。
2. 直管段要求： 管道中彎頭、閥門、變徑管等擾動源會破壞流場分布。裝置上下游需保證足夠長的直管段（具體長度需參照產品說明書或相關標準，如ISO 5167、ISO 9300等）。上游擾動越強，所需直管段越長。整流器可縮短直管段長度。
3. 管道尺寸與匹配： 裝置的公稱口徑應與管道內徑匹配。連接時避免出現臺階或凸臺。
4. 傳感器位置：
   • 液體： 防止集氣。最佳位置在管道側面或自下而上傾斜的管道上。避免管道高點。
   • 氣體： 防止積液。最佳位置在管道側面或自下而上垂直的管道上。避免管道低點。
   • 蒸汽： 保持滿管液態冷凝水。在垂直管道向上流動安裝最佳。水平管道安裝時，傳感器裝于管道側面，差壓裝置的兩個取壓口應處于同一水平面。
5. 環境條件： 考慮溫度、濕度、防爆、防護等級（IP）、電磁干擾等因素。

表：主要流量裝置典型安裝直管段要求示例（通用指引，具體需查規范）

四、 影響測量精度的核心因素

即使選擇了合適的裝置并正確安裝，多種因素仍會影響最終測量結果的準確性：

1. 流體物性變化： 密度、粘度、電導率（對電磁式）、組分（對熱式）等參數的改變會直接影響測量結果（除非是直接測質量的裝置）。
2. 流場分布畸變： 直管段不足、閥門開度變化、泵啟停等導致的流速分布不對稱或旋流會降低測量精度，尤其對依賴于速度分布測量的裝置（渦輪、渦街、超聲波等）影響顯著。
3. 多相流影響： 氣體中含液滴、液體中含氣泡或固體顆粒會嚴重干擾大多數裝置的測量。需要專門設計或補償算法。
4. 壓力與溫度波動： 影響流體密度（對體積流量計）和某些裝置（如差壓式）的標定參數。需進行溫壓補償或選用溫壓一體的變送器。
5. 裝置本體狀態： 磨損（渦輪軸承、容積式轉子）、結垢（差壓取壓孔、電極）、堵塞（小口徑）、零點漂移（差壓變送器、科氏力）、傳感器老化等。
6. 信號處理與傳輸誤差： 轉換器精度、A/D轉換、信號線干擾、接地不良等。
7. 校準偏差： 出廠校準或周期校準的誤差。

五、 溯源與保障：校準與周期維護

1. 溯源校準： 流量計量值需溯源至國家或國際標準。主要校準方法：
   • 實流校準： 最準確的方法，在具備標準流量裝置的實驗室（如水塔、鐘罩、標準體積管、音速噴嘴、稱重法/容積法裝置）或現場在線校準車上進行。被測裝置與標準裝置串聯比對。
   • 干式校準： 對于幾何結構高度標準化的裝置（如孔板、文丘里管），通過精確測量其幾何尺寸，依據標準公式計算流出系數。精度通常低于實流校準。
2. 周期檢定與校驗： 根據裝置重要性、測量介質、使用工況及法規要求（如貿易結算需強制檢定），制定合理的檢定/校驗周期。常用方法包括：
   • 離線檢定： 將裝置拆下送至實驗室校準。
   • 在線比對： 使用便攜式標準流量計（如超聲波、渦輪）或“主表”（高精度在線表）進行比對。
   • 在線校驗： 某些智能裝置具有自診斷和部分在線校驗功能（如電磁式的空管檢測、零點校驗）。
3. 日常維護： 定期檢查裝置運行狀態、讀數是否異常、供電和信號是否正常、取壓管路是否通暢無泄漏、過濾器是否堵塞、進行必要的清潔保養等。

六、 安全先行：操作注意事項

1. 壓力安全： 必須確保被測管道壓力在裝置及其連接件的額定工作壓力范圍內。進行安裝、拆卸、維護操作前，務必隔離管道并安全泄壓。
2. 溫度安全： 注意流體溫度和環境溫度是否在裝置允許范圍內，防止?fàn)C傷或低溫凍傷。
3. 介質風險： 明確流體的化學性質（腐蝕性、毒性、易燃易爆性）。操作時穿戴合適的個人防護裝備（PPE），嚴格遵守安全規程，特別是處理危險介質時。
4. 電氣安全： 遵守現場防爆要求（Ex d, Ex i等），確保接地良好，防止電擊。
5. 機械安全： 大型裝置的吊裝、搬運需符合安全規范，防止墜落或碰撞。

七、 前沿發展與未來展望

流量測量技術持續向更高精度、更寬量程、更強適應性、更智能化和更低維護成本方向發展：

1. 多參數融合測量： 單一裝置同時測量流量、密度、溫度、壓力、粘度等多維信息，提供更全面的過程洞察。
2. 齊全信號處理與AI應用： 利用人工智能（AI）和機器學習（ML）技術處理復雜信號模式，提升多相流測量精度、實現早期故障預警、優化校準間隔。
3. 非侵入式/微創式技術： 如增強型超聲波技術（多聲道、層析成像）、微波技術、新型光學技術，減少安裝維護對管道系統的干預。
4. 適應復雜工況： 開發更可靠的高溫高壓測量技術、極端低流速/高粘度測量方案、惡劣環境（強腐蝕、核輻射）下的長期穩定監測方案。
5. 數字化與IIoT集成： 內嵌通信協議（如HART, Modbus, Profibus, Foundation Fieldbus, OPC UA）、支持遠程監控診斷、無縫集成到工業物聯網（IIoT）平臺和數字孿生系統。
6. 多相流測量實用化： 推動成熟可靠、經濟可行的在線多相流測量技術在油氣田等領域的規模化應用。

結語

精確可靠的管道流體動態監測是工業流程的“眼睛”。深入理解各種測量原理的優缺點，嚴格遵循安裝規范，關注影響精度的關鍵因素，實施有效的校準維護計劃，并始終將安全置于首位，是確保流量數據真實可信、支撐生產運營高效安全運行的基礎。隨著技術的不斷革新，流量測量將變得更加智能、便捷和強大，為工業自動化和數字化轉型提供堅實的數據基石。
