液體流量測試：原理、流程與應用要點

一、流量測量的核心原理與技術分類

液體流量的精確測量基于多種物理原理，主要技術類型包括：

1. 差壓式流量計原理： 在管道中安裝節流裝置（孔板、文丘里管等），流體流經時產生前后壓差，此壓差與流量的平方成正比。
2. 電磁流量計原理： 基于法拉第電磁感應定律。導電流體流過磁場時產生感應電動勢，其大小與流體平均流速（即流量）成正比。
3. 容積式流量計原理： 利用精密計量腔連續分隔流體，通過計量腔充滿和排放的次數來計量流體體積（如橢圓齒輪、刮板式）。
4. 渦輪流量計原理： 流體流動驅動葉輪旋轉，葉輪轉速與流體流速成正比，通過檢測轉速計算流量。

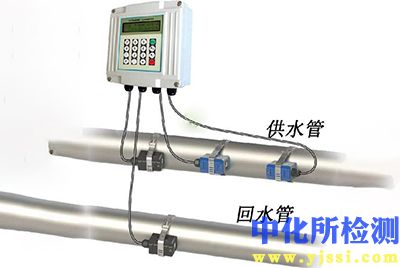

5. 超聲波流量計原理：
   • 傳播時間差法： 測量超聲波順流和逆流傳播的時間差計算流速。
   • 多普勒效應法： 測量流體中散射體反射超聲波產生的頻率偏移計算流速（適用于含雜質流體）。

二、液體流量測試的核心要素與流程

嚴謹的流量測試需系統規劃與執行，關鍵步驟如下：

1. 明確測試目標與要求：

   • 測量目的： 工藝控制、貿易結算、效率評估、泄漏檢測？
   • 測量介質： 液體類型（水、油、化學溶液等）、溫度、壓力、粘度、密度、清潔度、腐蝕性？
   • 流量范圍： 最小流量、常用流量、最大流量。
   • 精度要求： 所需的測量不確定度。
   • 安裝與環境： 管道尺寸、材質、流向、直管段長度、環境溫濕度、振動、電磁干擾？

2. 選用合適的流量計與測試方法：

   • 匹配介質特性： 考慮流體腐蝕性、導電性（電磁計）、清潔度（防堵）、粘度影響。
   • 覆蓋流量范圍： 確保所選流量計在目標量程內具有較好線性度和精度。
   • 精度等級： 選擇滿足最終不確定度要求的儀表。
   • 安裝條件： 評估現場直管段是否滿足要求，選擇適合安裝方式的流量計（插入式、管段式）。
   • 測試方法： 在線測試（管道安裝）、離線測試（標準裝置校驗）、便攜式測試（臨時測量）。

3. 規范的安裝實施：

   • 嚴格遵循規范： 按廠家指南和行業標準（如ISO、GB）進行安裝，確保方向正確。
   • 保證直管段： 流量計上下游預留足夠長的直管段（通常上游10D，下游5D，D為管徑），消除流場擾動。
   • 避免干擾： 遠離強電磁場、振動源、熱源。良好接地（尤其電磁計）。
   • 校準與歸零： 安裝后進行必要的零點校準或設置。

4. 執行測試與數據采集：

   • 工況穩定： 確認流體溫度、壓力、流量處于穩定狀態后方開始記錄數據。
   • 數據記錄： 同步記錄流量計讀數、時間戳、流體溫度、壓力、密度（若計算質量流量）、環境參數等。
   • 多點測試： 在預期流量范圍內選取多個測試點（如最小流量、常用流量、最大流量），采集足夠樣本量。
   • 數據存儲： 使用數據采集儀或系統可靠存儲原始數據。

5. 嚴謹的數據處理與分析：

   • 數據清洗： 剔除異常值（如啟停過程數據）。
   • 單位換算： 統一數據單位（如體積流量、質量流量）。
   • 修正計算： 根據溫度、壓力對流體密度、粘度進行修正（尤其對于體積流量計）；應用流量計系數（K-Factor）。
   • 不確定度分析： 評估測量結果的可信度，考慮流量計自身精度、安裝影響、工況波動、數據采集誤差等來源。
   • 結果呈現： 生成測試報告，包含原始數據、處理過程、關鍵圖表（如流量-時間曲線、誤差分布）、最終及不確定度。

三、測試關鍵要素與常見誤差規避

1. 流體特性深度考量：

   • 溫度與壓力： 顯著影響密度和粘度，需實時測量并修正。
   • 流體成分與相態： 確保單相流，防止氣穴、夾氣或固體沉積影響測量。
   • 粘度影響： 對渦輪、容積式等流量計性能有較大影響，高粘度流體需選型注意。
   • 流體兼容性： 儀表接觸部件材質必須耐腐蝕、耐磨損。

2. 安裝質量決定精度下限：

   • 直管段不足： 是現場最常見的誤差來源，導致流速分布畸變、漩渦。
   • 密封墊片凸入： 破壞管道內壁光滑度。
   • 安裝應力與振動： 可能導致傳感器變形或信號干擾。
   • 不滿管（非滿管流量計）： 管道未充滿導致測量嚴重失準。

3. 環境干擾不可忽視：

   • 電磁干擾： 影響電磁計和信號傳輸線路。
   • 機械振動： 干擾渦輪、渦街等依靠振動或運動部件的流量計。
   • 極端溫度： 超出流量計工作范圍或影響電子元件性能。

4. 流量計的校準與維護：

   • 定期校準： 依據使用頻率、介質特性、精度要求制定校準計劃，溯源至國家或國際標準。
   • 周期維護： 清潔傳感器（防結垢、堵塞）、檢查密封、驗證零點、更新參數（如密度值）。

四、典型誤差來源速查表

五、應用實踐與注意事項

• 系統匹配性： 流量計是整個測量系統的一部分，需與管道、閥門、泵、變送器、控制系統協同考慮。
• 全生命周期成本： 除采購成本外，需評估安裝、維護、校準、能耗及潛在停機損失成本。
• 安全規范： 在易燃易爆、有毒有害環境下，必須選用符合相應防爆等級和安全認證的流量計及附件。
• 文檔完整性： 詳細記錄設備型號、序列號、校準證書、安裝圖紙、維護日志，便于追溯和管理。
• 專業咨詢： 面對復雜流體或嚴苛工況，尋求專業技術支持進行選型和方案驗證至關重要。

遵循科學原理、嚴格執行規范、充分考慮應用細節并持續維護，是確保液體流量測試結果準確、可靠、滿足多樣化工業需求的根本之道。
