拔出力測試：評估連接可靠性的關鍵手段

技術概述與核心價值

拔出力測試是一種廣泛應用于工業制造與質量控制領域的力學性能測試方法。其核心目的在于定量評估兩個相互嵌合、連接或插入的組件之間分離（拔出）所需的軸向力值。這項測試直接關乎最終產品的連接可靠性、安全性能和使用壽命，是預防潛在失效的關鍵環節。

核心目標：為何進行此項測試？

1. 驗證設計可靠性： 確保連接結構（如插頭插座、卡扣、壓配零件、粘接接頭、植入物、線纜端子等）在設計負荷下能保持牢固，不發生意外分離。
2. 評估制造工藝一致性： 監控生產工藝（如注塑成型、壓接、焊接、粘接、組裝壓力等）的穩定性，識別因工藝波動導致的連接強度不足問題。
3. 保障產品質量一致性： 作為產品出廠或來料檢驗的一部分，確保每一批次或每一個產品的連接強度均符合預設的安全標準和性能要求。
4. 失效分析與改進： 當連接失效發生時，通過測試分析失效模式（材料斷裂、界面脫粘、塑性變形等）和力值，追溯失效根源，指導設計或工藝改進。
5. 建立客觀數據基準： 為產品的設計規范、驗收標準提供可量化、可比較的力學數據依據。

基本原理：如何施加和測量？

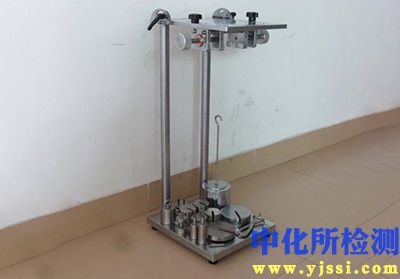

測試通常在精密設計的萬能材料試驗機或專用的拉力測試儀上進行：

1. 試樣固定： 將被測組件（如插頭與插座）按照其實際使用狀態或特定標準要求，分別牢固地安裝固定在試驗機的上下夾具中。其中一個組件（通常是“被插入件”）固定不動。
2. 施加載荷： 試驗機驅動移動橫梁，沿連接軸線的方向（通常是垂直方向），以恒定且較低的速度（如1-50 mm/min，根據標準或產品要求選擇）施加拉伸力，力圖將插入件從被插入件中拔出。
3. 力值與位移記錄： 試驗機內置的力傳感器實時測量施加的拉力（拔出力），位移傳感器（通常為光電編碼器）同時記錄夾具分離的位移量。這兩組數據被持續同步采集。
4. 終點判定： 測試持續進行，直至發生以下情況之一：
   • 插入件被完全拔出。
   • 連接結構發生功能性破壞（如卡扣斷裂、塑件破裂、粘接層失效等）。
   • 達到預設的最大力值或位移限值（僅用于非破壞性測試）。
5. 數據獲取： 測試系統記錄整個過程的力-位移曲線，并計算出關鍵結果，如最大拔出力、峰值位移、特定位移點的力值以及失效模式。

典型應用場景：不可或缺的檢驗環節

• 電子電器行業： 評估電源插頭/插座、各類連接器端子、線纜壓接點、PCB板接插件、開關按鈕等的插拔力是否符合要求，確保電氣連接的穩定性和耐用性。
• 汽車制造業： 測試線束連接器、保險絲插拔、內飾卡扣、傳感器插件、管路快速接頭等的保持力，保障車輛在各種工況下的連接穩固與安全。
• 醫療器械領域： 驗證注射器針頭與針座的連接力、輸液接頭連接可靠性、植入體與骨組織的初期穩定性、手術器械組件的插拔性能等，直接關系到患者安全。
• 包裝行業： 評估瓶蓋開啟力、噴霧罐閥門促動力、易拉罐拉環開啟力、泡罩包裝的藥品壓出力等，影響用戶體驗與產品防護性能。
• 通用零部件與裝配： 檢驗卡扣配合、軸承壓配、銷釘連接、魔術貼粘接力、鉚接件等的軸向保持強度。

標準操作流程：確保結果可靠性

1. 標準依據： 明確測試所依據的國家、行業或企業內部標準，嚴格遵循其對試樣制備、狀態調節、測試速度、夾具要求、結果判定等的規定（如常見的ASTM, ISO, GB等均有相關標準）。
2. 試樣準備： 按要求準備足夠數量、具有代表性的試樣。確保試樣無損、清潔，并按要求進行溫濕度平衡處理。
3. 夾具選擇與安裝： 根據試樣形狀和測試要求，選用適配的專用夾具（如平口夾具、V型夾具、定制工裝），確保試樣在測試過程中牢固夾持且受力軸線對齊，避免偏心加載產生彎矩影響結果準確性。
4. 參數設置： 在試驗機軟件中設置正確的測試速度、采樣頻率、行程限位、安全保護等參數。
5. 試樣裝夾： 將被測連接的兩個部分分別小心、準確地安裝到上下夾具中，模擬實際配合狀態，確保初始位置正確。
6. 執行測試： 啟動設備，自動完成加載、數據采集過程。操作人員需觀察測試過程，記錄異常現象（如異響、非預期失效位置）。
7. 數據記錄與結果分析： 測試結束后，軟件自動生成力-位移曲線，計算并報告關鍵結果（最大拔出力等）。分析失效模式（如基材斷裂、界面分離、塑性變形等），這是理解連接性能的關鍵。
8. 報告編制： 整理測試數據、曲線圖、試樣照片（特別是失效部位照片）、測試參數、環境條件、失效模式描述等，形成完整測試報告。

結果解讀：力值之外的關鍵信息

• 最大拔出力： 是最核心的量化指標，直接反映連接結構的抗分離能力。需與標準要求或設計要求進行比較。
• 力-位移曲線： 提供更豐富的信息。
  • 曲線形態： 可判斷連接是脆性斷裂（曲線陡升陡降）還是韌性變形（曲線出現屈服平臺）。
  • 剛度： 曲線初始階段的斜率反映連接的剛度。
  • 能量吸收： 曲線下面積部分反映分離過程消耗的能量。
• 失效模式： 比力值本身更能揭示問題的本質。
  • 材料斷裂： 連接件本身（卡扣臂、基體塑料、金屬件）發生斷裂，可能源于材料韌性不足、應力集中或內部缺陷。
  • 界面脫粘/滑移： 發生在兩個接觸面之間（如粘接層剝離、壓接點滑脫），反映界面結合強度不足。
  • 塑性變形： 連接結構發生永久變形但未斷裂失效，可能影響后續連接功能或預示即將失效。準確識別和記錄失效模式是改進設計和工藝的直接依據。

總結：連接可靠性的堅實保障

拔出力測試以其直接、量化、可重現的特點，成為評估各類連接件、接插件、裝配結構軸向保持強度的黃金標準。它不僅服務于產品質量的把控，避免因連接失效導致的安全事故或功能故障，更為產品設計的優化、制造工藝的改進提供了至關重要的數據支撐與洞察方向。從確保電子設備的穩定運行，到守護醫療器械的使用安全，再到提升日常消費品的用戶體驗，精確可靠的拔出力測試始終是保障連接可靠性的一道堅實防線。
