氧化膜檢測：材料性能保障的關鍵環節

引言
在現代工業中，金屬及其合金表面形成的氧化膜（或稱氧化層）扮演著雙重角色：一方面，致密穩定的氧化膜是材料耐腐蝕、抗氧化的重要屏障；另一方面，不完整、不均勻或厚度不當?shù)难趸t可能導致材料失效、性能下降甚至安全隱患。因此，對氧化膜進行準確、可靠的檢測，成為確保材料質量和產品服役壽命的關鍵技術環節。

一、 為何需要精準檢測氧化膜？

氧化膜的質量直接影響著材料或零部件的核心性能：

1. 耐腐蝕性： 氧化膜的完整性、致密度和化學穩定性是抵抗環境介質侵蝕的第一道防線。存在孔隙、裂紋或厚度不足的區域極易成為腐蝕起始點。
2. 抗氧化性： 在高溫環境中，氧化膜的連續生長速率和粘附性決定了材料抵抗持續氧化的能力。過厚或易剝落的氧化膜反而有害。
3. 結合強度： 對于涂層、鍍層或后續處理工藝（如粘接、涂裝），氧化膜的狀態直接影響基體與涂/鍍層之間的結合力。不適宜的氧化膜會導致附著力下降甚至脫落。
4. 電性能與外觀： 在電子器件、裝飾性表面處理等領域，氧化膜的厚度、均勻性和成分直接影響其導電性、絕緣性、顏色、光澤等關鍵指標。
5. 工藝控制與失效分析： 檢測結果是評估表面處理工藝（如陽極氧化、鈍化、熱氧化）效果的核心依據，也是追溯材料失效原因的重要線索。

二、 氧化膜檢測的主要技術方法

針對不同的氧化膜特性（如厚度、成分、結構、缺陷）和應用場景，需選用相應的檢測手段：

1. 非破壞性檢測 (NDT)：

   • 渦流檢測 (ECT)： 適用于導電基體上的非導電氧化膜（如鋁陽極氧化膜）。利用感應渦流的變化測量膜厚，速度快，適合在線或大批量檢測。對膜厚均勻性和基體電導率變化敏感。
   • X射線熒光光譜法 (XRF)： 可無損測量金屬基體上較薄氧化膜的厚度（通常在幾微米以下）和成分（如合金元素在氧化膜中的富集情況）。對樣品形狀有一定要求。
   • 光學干涉法： 利用光在氧化膜表面和膜/基界面的反射光干涉原理測量膜厚。精度高，適合實驗室或?qū)纫蟾叩膱龊希瑢Ρ砻娲植诙让舾小?/li>
   • 超聲測厚： 利用超聲波在膜層和基體界面的反射時間差測量膜厚。適用于較厚膜層（如熱生長氧化皮），需要耦合劑，對表面粗糙度和膜層聲學特性有要求。
   • 紅外光譜法： 主要用于分析氧化膜的成分和化學結構（如氧化物類型、羥基、吸附水等），對特定官能團敏感。

2. 破壞性或微損檢測：

   • 截面金相顯微鏡法： 制備包含氧化膜的橫截面樣品，經研磨、拋光、侵蝕后，在光學或電子顯微鏡下直接觀察和測量膜厚、均勻性、致密度、與基體結合情況以及內部缺陷。這是最直觀、信息量最豐富的方法，但屬于破壞性檢測。
   • 掃描電子顯微鏡/能譜分析 (SEM/EDS)： 通常結合金相制樣，提供更高分辨率的膜層形貌、微觀結構觀察，并實現微區成分分析。可觀察微小孔隙、裂紋和界面擴散。
   • 透射電子顯微鏡 (TEM)： 提供氧化膜原子尺度的結構、晶界、相組成、缺陷等信息，是研究氧化膜形成機制和微觀性能的強有力工具，制樣復雜。
   • 輝光放電光譜法 (GDOES)： 通過逐層濺射氧化膜，實時分析濺射出的元素成分，可快速得到氧化膜厚度方向上的成分深度分布圖，對輕元素（如O, N, C）敏感，屬于微損檢測。

3. 電化學檢測：

   • 電化學阻抗譜 (EIS)： 通過施加小幅度交流信號，測量氧化膜/電極系統的阻抗響應，可非破壞性地評估氧化膜的致密性、孔隙率、保護性能以及缺陷情況。常用于耐腐蝕性評估。
   • 動電位極化： 通過測量陽極或陰極極化曲線，評估氧化膜在特定介質中的耐蝕性、擊穿電位等，屬于破壞性或準破壞性方法。

三、 選擇合適的檢測方法：關鍵考量因素

面對多樣化的檢測技術，選擇最合適的方法需綜合考慮：

1. 檢測目標： 是測厚度？查缺陷？分析成分？評估保護性？不同的目標對應不同的技術。
2. 氧化膜特性： 導電/非導電？厚/薄？透明/不透明？表面粗糙度？這些特性決定了哪些方法適用。
3. 基體材料： 金屬/非金屬？導電性？磁性？
4. 檢測要求： 精度要求？空間分辨率要求（點、線、面）？是否需要成分信息？需要破壞性還是非破壞性？
5. 樣品狀態與數量： 樣品尺寸、形狀、可破壞性？大批量在線檢測還是實驗室抽檢？
6. 成本與效率： 設備投入、檢測時間、操作復雜度。

示例：

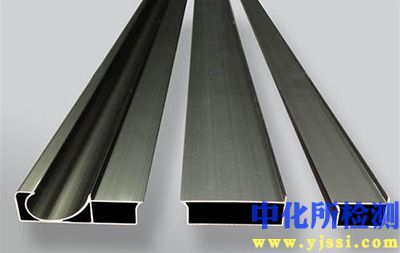

• 快速在線檢測鋁型材陽極氧化膜厚度：渦流檢測是首選。
• 精確評估高溫合金熱生長氧化膜的厚度、結構和界面：截面金相顯微鏡 + SEM/EDS 組合是金標準。
• 非破壞性評估不銹鋼鈍化膜在溶液中的耐蝕性和缺陷：電化學阻抗譜 (EIS) 非常有效。
• 分析微電子器件上超薄氧化硅/氮化硅膜的厚度和成分：橢圓偏振術或X射線光電子能譜 (XPS) 是常用選擇。

四、 發展趨勢與挑戰

氧化膜檢測技術持續發展，方向包括：

• 高分辨率與多維化： 追求更高空間分辨率（如亞微米級膜厚分布成像）和三維結構信息獲取。
• 原位實時監測： 發展能在材料服役過程（如高溫氧化、腐蝕環境）中實時監測氧化膜生長、演變和失效的原位檢測技術。
• 多技術融合與智能化： 結合多種檢測技術（如光學+渦流，EIS+微區形貌）獲取更全面的信息，并利用人工智能進行數據分析、特征識別和狀態評估。
• 標準化與自動化： 推動檢測方法的標準化進程，提高自動化程度以適應智能制造需求。

挑戰主要在于復雜環境下（如極端溫度、強腐蝕介質、動態載荷）的精確、無損、原位檢測，以及對超薄、納米結構氧化膜的高精度表征。

結語
氧化膜檢測是連接材料表面狀態與其最終性能的重要橋梁。深入理解各種檢測技術的原理、優勢與局限，根據具體需求科學選擇并應用合適的方法，是保障產品質量、提升材料服役可靠性、推動工藝優化和進行科學研究的堅實基礎。隨著技術的不斷進步，更精準、更高效、更智能的氧化膜檢測手段將為材料科學與工程的發展提供更強有力的支撐。
