立即咨詢斷裂韌性探針:缺口沖擊試驗原理與應用解析
摘要: 缺口沖擊試驗是評估材料在高速沖擊載荷下抵抗斷裂能力(沖擊韌性)的重要手段。通過在試樣上預制尖銳缺口,該試驗能靈敏反映材料在應力集中條件下的韌脆特性及其對溫度、加載速率等因素的依賴性。
一、 試驗核心目的與核心概念
缺口沖擊試驗的核心目標并非精確測定材料的強度指標,而是定性或半定量地評估材料在特定條件下的韌性水平及其對缺陷的敏感性。其核心概念圍繞“缺口效應”展開:
- 應力集中: 試樣上預制的人為缺口(通常為V型或U型)造成局部應力顯著升高,遠超名義應力值。
- 約束效應: 缺口根部形成復雜的三向應力狀態,限制材料塑性變形能力,促使裂紋萌生。
- 韌脆轉變: 許多材料(尤其是體心立方金屬)在低溫或高加載速率下,斷裂機制會從韌性斷裂(伴隨顯著塑性變形)轉變為脆性斷裂(幾乎沒有塑性變形),即發生韌脆轉變。
二、 試驗基本原理與核心設備

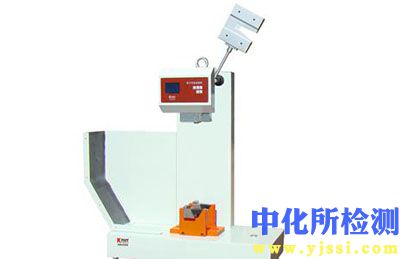

試驗基于能量守恒原理。其核心設備是擺錘式沖擊試驗機:
- 基本原理:
- 將帶有預制缺口的試樣(常用夏比V型缺口或艾氏U型缺口)水平放置在試驗機兩支座上。
- 將具有一定質量和初始高度的擺錘釋放,使其沿圓弧軌跡下落。
- 擺錘在最低點沖擊并瞬間沖斷試樣。
- 試樣斷裂所消耗的能量等于擺錘在沖擊前后勢能之差。
- 核心設備組件:
- 機架與底座: 提供剛性支撐。
- 擺錘: 帶有規定質量和沖擊刀刃的旋轉臂,是能量的載體。
- 試樣支座: 兩個支撐試樣的砧座,間距固定。
- 沖擊刀刃: 與試樣缺口背面中心線接觸。
- 能量指示裝置: 刻度盤或數字顯示系統,直接讀出試樣斷裂吸收的能量值(KU 或 KV,單位焦耳)。
- 釋放與制動機構: 控制擺錘釋放和安全制動。
三、 標準試樣與測試流程
- 標準試樣:
- 通常為矩形截面長條形(如10mm x 10mm x 55mm)。
- 關鍵特征: 在試樣長度方向一側的中心預制一個標準化的缺口。
- 夏比V型缺口 (Charpy V-notch, CVN): 最常見,具有45°夾角、2mm深、0.25mm根部半徑的尖銳V型缺口,對材料韌性變化極為敏感。
- 夏比U型缺口 (Charpy U-notch, CUN): 具有2mm深、1mm根部半徑的U型缺口,應力集中程度稍低于V型。
- 對試樣尺寸、缺口加工精度(幾何形狀、根部半徑、表面粗糙度)有嚴格要求。
- 標準測試流程:
- 試樣制備: 按標準要求加工并精確預制缺口。
- 溫度控制 (可選): 若需研究韌脆轉變行為,需將試樣在特定溫度下(常使用低溫槽或高溫爐)保溫足夠時間達到均勻溫度。
- 試樣放置: 迅速將試樣從控溫裝置移至試驗機支座上,確保缺口背對沖擊刀刃中心,定位準確。
- 釋放擺錘: 釋放機構使擺錘自由落下。
- 沖擊與斷裂: 擺錘沖擊試樣,使其瞬間斷裂。
- 能量讀?。?/strong> 擺錘沖斷試樣后繼續擺動至一定高度,能量指示系統自動計算并顯示試樣斷裂吸收的沖擊功(KU或KV)。
- 斷口觀察 (建議): 記錄斷裂后試樣的宏觀斷口形貌(如纖維狀、結晶狀比例),或進行微觀觀察,分析斷裂機制。
四、 結果表征與核心意義
- 直接結果:沖擊吸收功 (KU/KV)
- 這是最直接的試驗結果,表示在特定溫度、特定沖擊速度下,沖斷帶缺口試樣所消耗的能量。
- 意義: KV值越高,表明材料在該條件下抵抗沖擊斷裂的能力越強,缺口韌性越好。
- 韌脆轉變溫度 (DBTT - Ductile-to-Brittle Transition Temperature)
- 定義: 材料由韌性斷裂為主轉變為脆性斷裂為主的臨界溫度。
- 測定方法: 在一系列不同溫度下進行沖擊試驗,繪制沖擊吸收功隨溫度變化的曲線。通常采用特定判據(如50%韌性斷口面積對應的溫度、沖擊功達到特定值如20J或27J時的溫度、沖擊功上下平臺均值對應的溫度等)來確定DBTT。
- 核心意義: DBTT是材料在低溫環境下抗脆斷能力的關鍵指標。DBTT越低,材料在低溫下保持韌性的能力越強,可靠性越高。這是工程選材(尤其低溫服役)的重要依據。
- 斷口形貌分析
- 觀察斷口上韌性斷裂區(纖維狀、韌窩)和脆性斷裂區(結晶狀、解理面)的比例和分布。
- 意義: 定性評估斷裂機制,輔助解釋沖擊功數值高低的原因,判斷韌脆轉變程度。
五、 關鍵影響因素與試驗精度控制
- 溫度: 對體心立方金屬影響極大,是決定韌脆轉變的關鍵因素。
- 加載速率(沖擊速度): 高速加載相當于降低溫度,促進脆性斷裂。
- 缺口形狀與尖銳度: V型缺口比U型缺口更尖銳,應力集中更嚴重,對材料韌脆性差異更敏感(KV值通常低于KU值)。缺口加工精度直接影響結果重現性。
- 試樣尺寸: 厚度影響約束程度,必須使用標準尺寸以保證結果可比性。
- 材料微觀結構: 晶粒度、相組成、雜質元素(如P、S)、第二相粒子、位錯密度等均顯著影響材料的韌性水平。
- 試驗操作: 試樣擺放位置、沖擊瞬間位置、擺錘摩擦損失校準等需嚴格控制。
七、 廣泛應用領域與價值
缺口沖擊試驗因其設備相對簡單、操作便捷、結果直觀且對材料韌脆性變化敏感,在以下領域具有廣泛應用價值:
- 材料研究與開發: 篩選材料配方、優化熱處理工藝(如淬火回火)、評估合金元素和顯微組織對韌性的影響。
- 材料入廠檢驗與質量控制: 作為驗收標準之一,確保批量材料的韌性水平符合要求(尤其對承受沖擊載荷的材料)。
- 工藝質量監控: 監控焊接工藝(焊縫金屬、熱影響區韌性)、熱處理過程是否正常等。
- 服役安全性評估:
- 低溫服役設備: 壓力容器、管道、儲罐(如液化天然氣儲罐)、橋梁鋼結構、海上平臺等,評估其在冬季或低溫環境下的抗脆斷風險。
- 能源設備: 汽輪機轉子、葉片、發電機大軸等高速旋轉部件。
- 交通運輸: 軌道車輛轉向架、汽車關鍵結構件。
- 失效分析: 輔助分析材料斷裂失效的原因(如是否為低溫脆斷)。
- 標準化研究與對比: 為建立材料規范和設計準則提供基礎數據。
六、 認識局限性與應用注意事項
- 非設計依據: 沖擊功KU/KV并非材料常數,不能直接用于結構設計的強度計算。它是一種比較性指標,用于材料篩選、質量控制、韌脆性評估和趨勢判斷。
- 缺口敏感性: 結果強烈依賴于預制缺口的幾何形狀和尖銳度,反映的是材料在尖銳缺口約束下的特定韌性,不代表光滑試樣的韌性。
- 標準化前提: 結果對比必須在嚴格遵循相同標準(ISO, ASTM, GB等)的前提下進行,涵蓋試樣尺寸、缺口類型、試驗溫度、設備校準等所有細節。
缺口沖擊試驗作為材料力學性能測試的重要環節,通過預制缺口引入苛刻的應力集中和約束條件,有效揭示了材料在高應變速率下的韌脆行為及其對溫度的敏感性。其核心輸出的沖擊吸收功(KV/KU)和韌脆轉變溫度(DBTT)是評估材料抗沖擊斷裂能力、預測低溫服役性能、進行材料篩選與質量控制的關鍵指標。盡管其結果具有比較性而非絕對設計意義,但在保障工程結構,特別是承受動態載荷或低溫環境服役構件的安全性與可靠性方面,發揮著不可替代的作用。深刻理解其原理、嚴格執行操作規程并理性認知結果的適用范圍,是有效利用該試驗方法的核心。
