銅套檢測：質量把控的關鍵環節

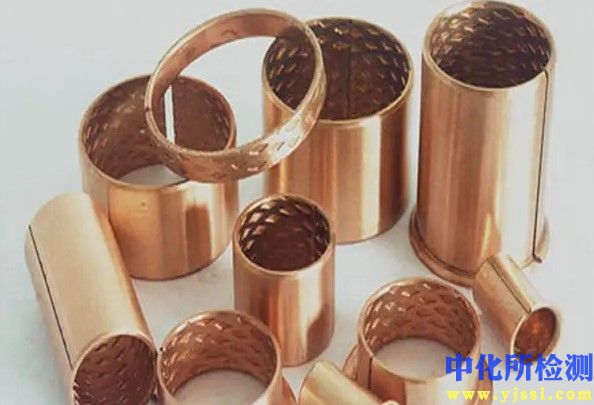

銅套作為機械設備中不可或缺的關鍵部件，廣泛應用于各類軸承、襯套、滑套等部位。其質量直接關系到設備的運行效率、使用壽命和安全性。因此，建立規范、嚴謹?shù)臋z測流程與方法，對銅套進行全方位的質量評估，是保障設備可靠運行的核心環節。

一、 為何銅套檢測至關重要？

• 保障設備性能： 精確的尺寸公差、良好的幾何精度和表面質量是銅套與軸配合良好、減少摩擦磨損、保證傳動效率的基礎。不合格的銅套可能導致設備振動加劇、噪音增大、能耗上升甚至卡死失效。
• 延長使用壽命： 內部缺陷（如氣孔、縮松、夾雜物）或熱處理不當導致的硬度不足、組織不良，會顯著降低銅套的承載能力和耐磨性，使其在運行中過早磨損或疲勞開裂，縮短設備整體壽命。
• 確保運行安全： 存在嚴重缺陷（如貫穿性裂紋）的銅套在高速、重載工況下可能發生突然失效，引發設備事故，甚至危及人員安全。有效的檢測是預防此類風險的關鍵。
• 降低維護成本： 及時篩選出不合格品，避免其流入裝配環節或現場運行，能有效減少因部件失效導致的停機維修、備件更換以及連帶設備損壞等巨額成本。

二、 銅套常見缺陷與檢測目標

銅套在制造過程（鑄造、鍛造、粉末冶金、機加工）和使用過程中可能產生多種缺陷，檢測需重點關注：

• 尺寸與幾何精度： 內徑、外徑、長度、壁厚、圓度、圓柱度、同心度、平行度等是否符合圖紙要求。
• 表面質量：
  • 外觀缺陷： 劃傷、碰傷、毛刺、銹蝕、氧化皮、鑄造飛邊、表面裂紋等。
  • 粗糙度： 配合表面的粗糙度是否達到規定值（通常要求較高）。
• 內部質量：
  • 鑄造/燒結缺陷： 氣孔、縮孔、縮松、夾雜物（渣、砂）、裂紋。
  • 材料缺陷： 成分偏析、組織疏松。
• 材料性能：
  • 硬度： 布氏硬度（HB）或洛氏硬度（HRB）是否滿足設計要求（影響耐磨性）。
  • 金相組織： 晶粒度、相組成、有無過熱過燒等不良組織。

三、 核心檢測方法與技術

根據檢測目標的不同，需選用合適的方法組合：

• 尺寸與幾何精度檢測：
  • 通用量具： 游標卡尺、外徑千分尺、內徑百分表/千分尺、深度尺、塞規、環規等。用于常規尺寸和簡單幾何公差測量，操作簡便，成本低。
  • 精密量儀： 圓度儀、圓柱度儀、輪廓儀、高度儀、三坐標測量機（CMM）。用于高精度要求的尺寸、形狀和位置公差檢測，效率高，數據全面客觀，是精密銅套檢測的主流設備。
• 表面質量檢測：
  • 目視檢查： 最基本的方法，依靠充足光線或借助放大鏡、內窺鏡（檢查內孔）觀察表面明顯缺陷。簡單有效，但對微小缺陷和內部缺陷無能為力。
  • 表面粗糙度儀： 定量測量表面輪廓的算術平均偏差（Ra）或其他參數，評價加工表面的微觀幾何特性。
  • 無損檢測（表面及近表面）：
    • 滲透檢測（PT）： 適用于檢測銅套（特別是非鐵磁性材料）表面的開口缺陷（裂紋、氣孔、疏松等）。操作簡單，顯示直觀。
    • 磁粉檢測（MT）： 僅適用于鐵磁性材料（如鋼背銅套的鋼背部分或某些復合銅套的鐵基部分），純銅套本身不適用。 對表面和近表面缺陷敏感。
• 內部質量檢測（無損）：
  • 超聲波檢測（UT）： 利用高頻聲波在材料中傳播遇到缺陷反射的原理，可有效檢測銅套內部的裂紋、氣孔、縮松、夾雜等缺陷，并能確定其位置和大小。適用于批量檢測和關鍵部件的全面掃查。
  • 射線檢測（RT）： 利用X射線或γ射線穿透材料，在膠片或數字成像板上形成影像，直觀顯示材料內部的密度差異，對體積型缺陷（氣孔、縮孔、夾渣）檢出率高。常用于檢測鑄造銅套的內部質量。需注意輻射防護。
• 材料性能檢測：
  • 硬度測試： 使用布氏硬度計或洛氏硬度計在銅套規定部位（通常避開邊緣和缺陷區域）進行測試，是最常用的材料性能快速評價方法。
  • 金相分析： 在銅套上取樣（通常為破壞性檢測），經研磨拋光腐蝕后，在金相顯微鏡下觀察其微觀組織，評估晶粒度、相組成、鑄造質量、熱處理效果等，是深入分析材料性能和失效原因的重要手段。
  • 化學成分分析： 通過光譜分析（直讀光譜儀OES或手持XRF）或濕法化學分析，確定銅套材料的合金元素含量是否符合標準要求。

四、 銅套檢測的關鍵技術要點

• 依據標準執行： 所有檢測活動必須嚴格依據產品圖紙、技術協議、相關國家標準（GB）、行業標準或國際標準（如ISO、ASTM）中明確規定的要求和方法進行。
• 檢測環境控制： 精密尺寸測量（尤其是使用CMM、圓度儀等）應在溫度恒定的計量室內進行，避免熱脹冷縮帶來的測量誤差。檢測區域應保持清潔。
• 表面預處理： 檢測前需清除銅套表面的油污、切屑、毛刺等，特別是進行尺寸測量和表面缺陷檢查時，確保被測面潔凈。
• 基準選擇與定位： 尺寸和幾何公差測量時，正確選擇測量基準面并精確裝夾定位至關重要，直接影響測量結果的準確性。
• 校準與驗證： 定期對所有檢測器具、量儀進行校準或檢定，確保其處于有效期內且精度可靠。檢測方法本身也應定期進行有效性驗證。
• 人員資質要求： 無損檢測（UT, RT, PT, MT）操作人員必須持有相應級別和方法的國家認可資格證書。其他檢測人員也應經過專業培訓并具備相應技能。
• 記錄與可追溯性： 詳細、規范地記錄檢測數據、使用的設備編號、檢測環境條件、檢測人員、檢測日期等信息，確保檢測結果的可追溯性。檢測報告應清晰、準確、完整。

五、 建立規范的檢測流程

一個完善的銅套檢測流程通常包括：

1. 檢測策劃： 明確檢測依據（標準/圖紙）、檢測項目、抽樣方案（全檢或抽檢）、判定準則、使用的檢測設備和方法。
2. 樣品接收與標識： 確認樣品信息（型號、批次），進行性標識。
3. 預處理： 清潔待檢部位。
4. 實施檢測：
   • 外觀檢查（目視或輔助工具）。
   • 尺寸與幾何精度測量（按需選擇量具或量儀）。
   • 表面粗糙度測量（如要求）。
   • 無損檢測（按圖紙或標準要求進行UT, PT等）。
   • 硬度測試（通常在非關鍵面或特定位置）。
   • （破壞性檢測如金相、化學分析需單獨取樣或在報廢件上進行）。
5. 數據處理與判定： 將測量結果、檢測圖像/圖譜與標準要求進行對比，做出合格與否的判定。
6. 記錄與報告： 填寫原始記錄，出具檢測報告。
7. 標識與隔離： 對合格品與不合格品進行明確標識并隔離存放。
8. 不合格品處理： 按不合格品控制程序處理（返工、返修、讓步接收、報廢）。

六、 銅套檢測的發展趨勢

• 自動化與智能化： 自動上下料、機器視覺（AI圖像識別缺陷）、在線自動測量（如自動分選機）、智能三坐標編程與數據分析等技術的應用日益廣泛，提高檢測效率和一致性。
• 無損檢測技術深化： 超聲相控陣（PAUT）、TOFD（衍射時差法）、工業CT（計算機斷層掃描）等更齊全的無損檢測技術在復雜銅套內部缺陷的精確表征方面發揮更大作用。
• 大數據與過程質量控制： 通過采集和分析檢測數據，追溯生產過程問題，實現預測性維護和質量持續改進。
• 標準化與國際化： 檢測標準持續更新完善，與國際齊全標準接軌，推動檢測結果的互認。

：

銅套檢測并非簡單的“測量一下”，而是一項貫穿設計、制造、驗收乃至使用維護全生命周期的系統工程。它融合了多種檢測技術，依賴于標準的嚴格執行、精良的儀器設備、規范的操作流程以及專業的檢測人員。唯有建立起科學、嚴謹、高效的檢測體系，才能真正發揮“質量衛士”的作用，篩選出每一件合格的銅套，為設備的平穩、高效、長壽命運行奠定堅實基礎。持續的檢測技術創新與質量管理優化，是不斷提升產品可靠性與市場競爭力的必由之路。
