巴氏合金檢測：保障滑動軸承性能的關鍵技術

一、巴氏合金：滑動軸承的“軟黃金”

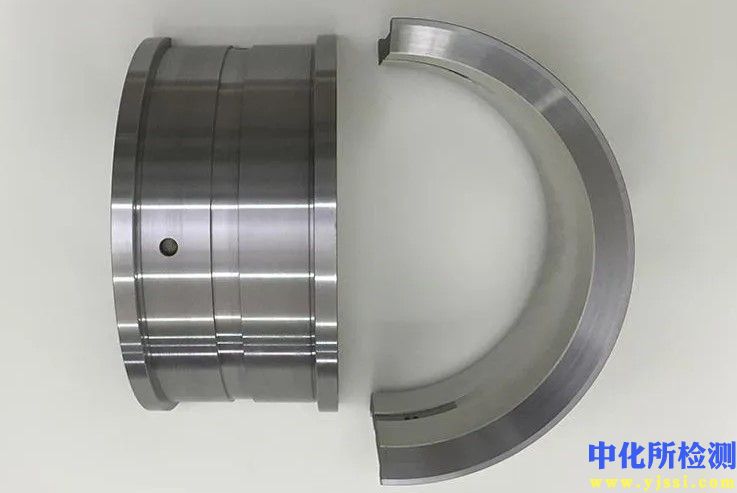

巴氏合金，作為一種歷史悠久的軸承材料，因其優異的摩擦學性能被譽為滑動軸承的“軟黃金”。它本質上是一種軟基體上分布硬質點的低熔點白色金屬合金。主要分為兩大類：

• 錫基巴氏合金： 以錫（Sn）為主要成分（通常>80%），添加銻（Sb）、銅（Cu）等元素。具有優異的嵌入性、順應性、耐腐蝕性和抗咬合性，是高性能軸承的首選，尤其適用于高速重載或存在沖擊負荷的場合。
• 鉛基巴氏合金： 以鉛（Pb）為主要成分，添加錫、銻、銅等元素。其成本相對較低，順應性和嵌入性良好，但強度、耐蝕性和抗疲勞性通常不如錫基合金，多用于中低速、負荷相對平穩的工況。

二、巴氏合金層性能的核心要素

巴氏合金作為軸承襯層，其性能優劣直接影響設備的運行可靠性、壽命和效率。關鍵性能指標包括：

1. 結合強度： 合金層與軸承鋼背之間必須形成牢固、致密的冶金結合。結合不良會導致合金層在運行中剝落，造成嚴重事故。
2. 化學成分： 合金成分必須符合相關標準要求（如GB/T 8740, ASTM B23），確保其具備設計所需的力學性能和摩擦學特性。
3. 金相組織： 理想的微觀結構應是軟基體（α相）均勻分布著細小的硬質點（β-SnSb或Cu6Sn5）。硬質點提供耐磨性，軟基體則保證良好的嵌入性和順應性。晶粒粗大、硬質點分布不均或出現有害相（如高銻脆性相）都會顯著降低性能。
4. 內部缺陷： 如氣孔、夾渣、縮松、裂紋等會嚴重削弱合金層的強度、致密性和承載能力，是潛在失效源。
5. 厚度與均勻性： 合金層厚度需符合設計要求且分布均勻。過薄易磨損，過厚則影響散熱和結合強度；不均勻會導致應力集中。
6. 表面質量： 表面應光滑、潔凈、無氧化皮、熔渣、冷隔等缺陷。

三、巴氏合金檢測的主要方法與技術

為確保巴氏合金軸承質量，需采用多種檢測手段進行綜合評估：

• 無損檢測 (NDT)：

  • 超聲波檢測 (UT)： 這是檢測合金層結合質量（脫殼、未結合）和內部缺陷（氣孔、夾渣、縮松）最常用、最有效的方法。利用超聲波在界面和缺陷處的反射或衰減特性進行判斷。
  • 射線檢測 (RT)： 主要用于檢測合金層內部的體積型缺陷（如氣孔、縮孔、夾渣）和厚度變化。對結合面缺陷的檢出能力相對UT較弱。
  • 滲透檢測 (PT)： 用于發現合金層表面開口缺陷，如裂紋、冷隔、疏松等。
  • 渦流檢測 (ET)： 可快速檢測合金層表面及近表面的裂紋、孔洞等缺陷，對導電性變化敏感。

• 破壞性檢測：

  • 化學成分分析： 采用光譜分析（OES, XRF） 或 濕法化學分析，精確測定合金中各元素的含量，確保符合標準規定。
  • 金相檢驗：
    • 宏觀金相： 觀察澆注斷口形貌，初步判斷結合情況和宏觀缺陷。
    • 微觀金相： 制備金相試樣，在顯微鏡下觀察組織形態、晶粒度、硬質點分布、夾雜物、偏析及結合界面等。這是評估合金內在質量的核心手段。
  • 硬度測試： 使用布氏硬度計（HBW）或顯微硬度計（HV）測量合金層硬度，間接反映其強度和耐磨性。需注意硬度值會受基體影響，通常要換算或規定測量位置。
  • 結合強度試驗： 有剪切試驗、拉伸試驗、鑿試法等，直接或間接評估合金層與鋼背的結合強度。鑿試法（用鑿子沖擊結合面觀察是否剝離）是現場常用的定性方法。
  • 彎曲試驗： 評估合金層的塑性和結合強度，觀察彎曲后合金層是否開裂或剝離。

• 尺寸與外觀檢查：

  • 使用卡尺、千分尺、樣板等測量合金層厚度及其均勻性。
  • 目視或借助放大鏡檢查表面光潔度、顏色、有無裂紋、氣孔、夾渣、冷隔、氧化皮等缺陷。

四、遵循的標準與質量控制要點

• 關鍵標準依據：

  • GB/T 1174 《鑄造軸承合金》：中國國家標準，規定了巴氏合金的牌號、化學成分、硬度及金相組織要求。
  • GB/T 8740 《鑄造軸承合金 錠》：對合金錠的要求。
  • ASTM B23 《Standard Specification for Tin Alloys in Ingot Form for Bearings (Babbitt Metal)》：美國材料與試驗協會標準。
  • ISO 4383 《滑動軸承 多層金屬滑動軸承》：國際通用標準。
  • 各行業（如船舶、電力、冶金）及船級社（如CCS, DNV-GL, ABS等）的特定規范。

• 質量控制關鍵環節：

  1. 原材料控制： 確保合金錠、鋼背材料、焊劑等符合標準。
  2. 表面預處理： 鋼背表面清潔度（除油、除銹）、粗糙度（噴砂或車螺紋）對結合強度至關重要。
  3. 澆注工藝： 嚴格控制合金熔煉溫度、澆注溫度、鋼背預熱溫度、冷卻速度等工藝參數。
  4. 過程監控： 在關鍵工序（如預熱后、澆注后）進行溫度、外觀等檢查。
  5. 全面檢測： 成品必須依據圖紙、技術條件和相關標準進行全面的無損檢測和必要的破壞性抽檢。特別是超聲波檢測結合質量應作為必檢項目。
  6. 記錄與追溯： 完整記錄檢測數據（如UT圖譜、光譜報告、金相照片、硬度值），確保可追溯性。

五、巴氏合金軸承的典型應用領域

巴氏合金軸承廣泛應用于各類大型旋轉機械的滑動軸承部位，尤其適用于：

• 汽輪機、燃氣輪機、水輪機的主軸承和推力軸承。
• 大型電動機、發電機的軸承。
• 船舶的主機、輔機、推進器軸承。
• 軋鋼機、礦山機械、破碎機等重載低速設備。
• 內燃機的曲軸軸承、連桿軸承（部分應用）。
• 大型水泵、風機的軸承。

六、與建議

巴氏合金檢測是確保滑動軸承安全、可靠、長壽命運行的核心保障。綜合運用無損檢測（尤其是超聲波檢測結合質量）與破壞性檢測（金相、成分、硬度等）手段，嚴格按照相關標準和技術規范執行，才能全面把控巴氏合金層的結合強度、化學成分、組織狀態、內部質量和尺寸精度。對于關鍵設備（如電站汽輪機、船舶主機）的巴氏合金軸承，檢測要求應更為嚴格。建議：

• 建立完善的檢測規程和驗收標準。
• 配備專業的檢測人員和合格的檢測設備。
• 重視過程控制和記錄追溯。
• 對檢測發現的異常情況（如結合不良、組織異常、成分超標）進行深入分析，追溯原因并采取糾正措施。

通過科學嚴謹的檢測，能有效預防巴氏合金軸承早期失效，保障設備高效穩定運行，避免重大經濟損失和安全事故。

（重要提示： 進行破壞性檢測（如金相、彎曲試驗）需在特定試樣或非重要部位進行，避免損傷成品軸承。涉及重金屬（如鉛）的操作需遵守相關安全防護規定。）
