熱雙金屬測試：原理、方法與關鍵應用解析

引言：溫度變化下的精密控制

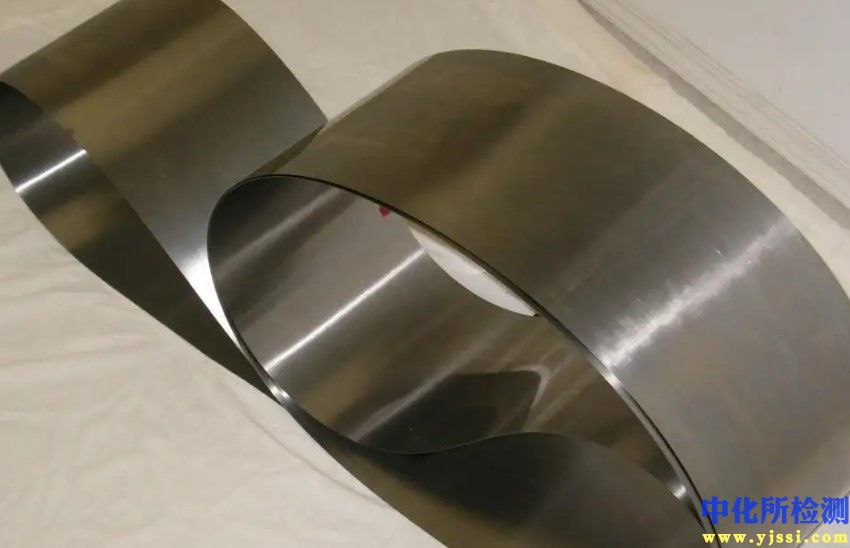

熱雙金屬，一種由熱膨脹系數顯著不同的兩層或多層金屬或合金牢固結合而成的復合材料，是現代溫控與保護裝置的核心元件。其獨特的溫度-形變特性，使得它在斷路器、溫控開關、熱繼電器、溫度指示器等眾多領域扮演著不可替代的角色。為確保熱雙金屬元件在實際應用中精確、可靠地工作，全面而嚴謹的測試評估至關重要。本文將系統探討熱雙金屬測試的核心原理、主流方法、關鍵設備及其在工業實踐中的應用價值。

一、 熱雙金屬的工作原理與測試意義

• 核心機理： 當環境溫度發生變化時，熱雙金屬中不同組元層因熱膨脹系數（CTE）的顯著差異（一層高膨脹，一層低膨脹）會產生不等量的膨脹或收縮。這種差異迫使整個元件向低膨脹層一側彎曲，從而將熱能轉化為機械位移或力。
• 測試核心目標：
  • 偏轉特性： 精確測量元件在特定溫度下的彎曲程度（位移量）。
  • 動作特性： 確定元件在設定條件下（如特定負載下）發生規定動作（如接通、斷開）的臨界溫度點。
  • 靈敏度： 評估單位溫度變化所引起的位移量變化（如μm/°C）。
  • 穩定性： 考察元件在經歷多次溫度循環或長期高溫暴露后，其動作溫度或偏轉特性是否發生顯著漂移。
  • 機械性能： 評估其彈性模量、疲勞強度、抗彎強度等。
  • 可靠性： 驗證其在規定使用壽命內的性能保持能力。
• 測試意義： 直接關系到最終產品的控溫精度、動作可靠性、響應速度和使用壽命，是保證熱雙金屬元件及其應用產品質量與安全性的基石。

二、 熱雙金屬核心測試方法與標準

1. 偏轉特性測試

• 原理： 模擬元件實際工作狀態（如懸臂梁、平直片或碟形片），在可控溫環境中測量其自由端或中心點隨溫度變化的位移量。
• 常用方法：
  • 懸臂梁法： 將長條狀熱雙金屬片一端固定，作為懸臂梁。加熱/冷卻時，測量其自由端垂直方向的位移量。此法簡單直觀，應用廣泛。
  • 螺旋/平螺旋法： 測量螺旋形或平螺旋形元件在受熱時角位移或徑向位移的變化。
  • 碟形元件法： 測量碟形元件（常作速動開關）中心點位移或“突跳”溫度點。
• 關鍵設備： 高精度恒溫槽或溫控爐、非接觸式位移傳感器（如激光位移計、電容式傳感器）、精密測溫元件（如鉑電阻）。
• 輸出： 位移（δ）-溫度（T）曲線，計算平均靈敏度（K = Δδ / ΔT）。

2. 動作溫度測試

• 原理： 在熱雙金屬元件上施加特定的模擬工作負載（如力、電流、或通過其驅動的觸點），測量其在溫度變化過程中觸發規定動作（如觸點斷開/閉合）時的溫度值。
• 常用方法：
  • 液體浴法（傳統）： 將帶負載的元件浸入緩慢升溫/降溫的液體介質（如油）中，記錄動作發生時的介質溫度。
  • 氣流法/溫控腔法（現代）： 使用可控溫的氣流或溫控腔體，通過精密測溫元件直接測量元件本體在動作瞬間的溫度。此法速度更快，精度更高。
• 關鍵設備： 可控溫環境（液體浴或溫控腔）、精密溫度監測系統（熱電偶/鉑電阻緊貼元件）、動作信號檢測裝置（如通斷狀態監測器）。
• 輸出： 動作溫度值（Ton, Toff），動作溫度區間（ΔT），動作重復性。

3. 長期穩定性與壽命測試

• 原理： 通過加速老化試驗，評估元件在長期使用或反復動作后的性能衰減。
• 常用方法：
  • 高溫儲存： 在高于正常工作溫度的環境中長期存放，測試后檢測其動作溫度或偏轉特性的漂移。
  • 溫度循環： 在設定的高低溫區間內反復循環，模擬冷熱交替環境的影響。
  • 動作壽命： 在模擬負載下，讓元件反復進行通斷動作（通常需要專用設備驅動），直至達到規定次數或出現失效，記錄失效模式及動作次數。
• 關鍵設備： 高溫烘箱、溫度循環試驗箱、專用的動作壽命測試臺。
• 輸出： 性能參數漂移量（如動作溫度變化ΔT）、失效模式、平均無故障動作次數（壽命）。

4. 材料基本性能測試

• 原理： 評估構成熱雙金屬的單層材料或復合材料的固有屬性。
• 常用方法：
  • 熱膨脹系數（CTE）測試： 使用熱膨脹儀測量單層材料在特定溫區的長度變化率。
  • 彈性模量測試： 通過拉伸試驗或動態力學分析（DMA）獲取。
  • 結合強度測試： 評估層間結合質量（如剝離試驗）。
• 關鍵設備： 熱膨脹儀、萬能材料試驗機、DMA等。

三、 熱雙金屬測試設備的關鍵要求

1. 溫度控制精度與均勻性： 溫場均勻性是獲得可靠數據的前提，控溫精度通常需達到±0.5°C或更高。
2. 位移測量精度： 非接觸式位移傳感器分辨率需達微米級（μm），避免接觸力干擾。
3. 溫度測量準確性： 測溫元件需緊貼被測元件關鍵部位（非環境介質），校準精度高。
4. 負載施加精度： 動作溫度測試中，施加的力或電流需精確可控且穩定。
5. 數據采集與分析能力： 實時同步采集溫度、位移、動作信號等參數，并具備強大的數據處理和曲線繪制功能。
6. 自動化程度： 自動化測試系統可顯著提高效率、減少人為誤差，適用于批量測試。

四、 熱雙金屬測試的典型應用場景

1. 電器保護裝置： 確保斷路器、熱繼電器在過載或短路時能精準、及時地切斷電路（動作溫度、動作速度、壽命測試）。
2. 溫度控制與調節： 保證恒溫器、溫控開關在設定溫度點可靠動作，控制加熱或制冷設備（動作溫度精度、重復性測試）。
3. 溫度指示與補償： 驗證指針式溫度計的線性度、量程精度（偏轉特性測試），或補償機構（如機械鐘表）的準確性（偏轉特性、穩定性測試）。
4. 執行機構： 評估用于閥門控制、通風口開關等的熱雙金屬執行器的驅動力和行程（偏轉特性、力-位移關系測試）。
5. 新材料與工藝研發： 評估新型材料組合、熱處理工藝或層壓技術對性能的影響（全面性能測試）。
6. 質量管控與入廠檢驗： 對批量生產的熱雙金屬片或成品元件進行抽檢或全檢，確保符合設計規格（核心參數如動作溫度、偏轉量測試）。

五、 熱雙金屬測試發展趨勢

1. 更高精度與自動化： 測試設備持續向更高精度、更快速度、更強自動化方向發展，結合機器視覺和AI進行數據分析和缺陷識別。
2. 原位微觀表征： 結合高溫顯微技術等，在加熱過程中實時觀察材料微觀結構變化與宏觀形變的關聯。
3. 多物理場耦合測試： 在溫度變化的同時，研究電流、應力、環境氣氛等耦合因素對性能的影響。
4. 微納尺度測試： 隨著MEMS/NEMS器件發展，適用于微小型熱雙金屬結構的測試方法需求增加。
5. 標準化與數據共享： 測試方法的國際標準化進程持續，推動行業數據可比性和可靠性提升。

結語：精密測量的溫度之鑰
熱雙金屬測試遠非簡單的參數記錄，它是理解材料行為、保障器件性能、推動技術創新的核心環節。從精密的位移捕捉到嚴苛的壽命評估，每一項測試數據都是對熱雙金屬在溫度場中“舞蹈”軌跡的精確描繪。隨著測試技術的不斷精進與標準化水平的提升，熱雙金屬元件必將在更廣闊的智能化、微型化溫控場景中，憑借其經嚴格驗證的可靠性能，持續發揮不可或缺的關鍵作用。深入掌握并應用這些測試原理與方法，是解鎖熱雙金屬全部潛力、實現精準熱控的核心保障。
