缸蓋測試：確保發動機核心部件可靠性的關鍵環節

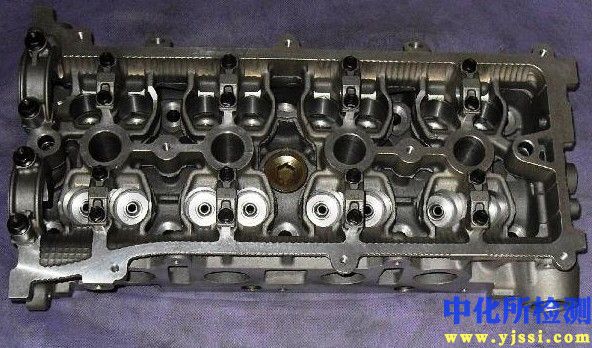

缸蓋作為發動機的核心部件之一，其重要性不言而喻。它構成了燃燒室的上部，容納氣門機構（氣門、氣門導管、氣門彈簧、搖臂/挺柱），同時也是冷卻液通道和機油油道的重要組成部分，并安裝著火花塞（汽油機）或噴油器（柴油機）。其結構復雜，工作環境極其嚴苛——承受高溫高壓燃氣、高頻機械載荷以及冷卻液和機油的腐蝕。因此，缸蓋的質量直接決定了發動機的性能、效率、排放水平和長期運行的可靠性。缸蓋測試正是保障這一核心部件滿足設計要求和長期服役能力的系統性質量保障手段。

核心部件功能與測試意義

• 燃燒室密封： 與缸墊、缸體共同形成密閉燃燒室，承受爆炸壓力。密封失效會導致動力下降、燒機油、冷卻液進入燃燒室、缸壓不足等問題。
• 氣體交換控制： 進氣門和排氣門的精確開閉控制新鮮空氣進入和廢氣排出。氣門座圈密封性、氣門導管配合精度至關重要。
• 散熱媒介： 內部復雜的冷卻水道將燃燒產生的巨大熱量傳遞給冷卻液。水道通暢性和無滲漏是保證有效散熱、防止過熱的關鍵。
• 潤滑通道： 為凸輪軸、搖臂/液壓挺柱等運動部件提供潤滑的油道。油道堵塞或泄漏會引發潤滑不良、磨損加劇甚至抱死。
• 部件安裝基準： 安裝火花塞/噴油器、凸輪軸（頂置凸輪軸結構）、氣門室罩蓋等。

任何缸蓋在設計、鑄造、加工或使用過程中出現的缺陷（如微裂紋、縮松、氣孔、水道油道串通、密封面損傷、變形、尺寸超差等），都可能引發發動機嚴重故障，甚至導致整機報廢。缸蓋測試的核心意義就在于在產品出廠前和使用維護中，及時發現并剔除存在潛在風險的缸蓋，防止故障發生。

缸蓋測試的主要類型與方法

缸蓋測試貫穿其生命周期，主要涵蓋以下關鍵類型：

1. 密封性測試（Leak Testing）：

   • 水套/油道密封性： 最核心的測試之一。通常采用氣壓或水壓試驗。將缸蓋水道或油道密封加壓（壓力遠高于工作壓力），保壓一段時間，通過檢測壓力降或目視/傳感器檢測外部有無滲漏（水壓試驗更直觀）。確保水道、油道本身及其相互之間以及與燃燒室/外部環境之間無泄漏。
   • 燃燒室密封性： 模擬缸內燃燒壓力。將缸蓋底面（與缸體結合面）密封，在燃燒室位置加壓（氣密），檢測壓力是否穩定或通過氣泡法（浸水或涂肥皂水）檢查進氣門、排氣門、火花塞孔/噴油器孔等部位是否泄漏。確保燃氣被有效密封在燃燒室內。

2. 材料與結構完整性測試（Material & Structural Integrity Testing）：

   • 無損檢測：
     • 熒光滲透檢測： 廣泛應用于檢測缸蓋表面開口缺陷（裂紋、氣孔、疏松）。清潔表面后施加熒光滲透液，清洗多余液體后噴灑顯像劑，在紫外燈下觀察缺陷顯示。
     • 磁粉檢測： 適用于鐵磁性材料缸蓋，檢測表面和近表面缺陷（裂紋、折疊等）。施加磁場并噴灑磁懸液，缺陷處磁粉聚集形成指示。
     • 超聲波檢測： 利用超聲波在材料內部傳播遇到缺陷反射的原理，檢測內部缺陷（縮孔、夾雜、裂紋深度）以及測量關鍵部位壁厚。需要耦合劑和探頭掃查。
     • X射線檢測： 利用X射線穿透物體成像的原理，檢測缸蓋內部的結構性缺陷（氣孔、縮松、夾雜、裂紋）以及水道、油道的位置和形狀。提供直觀的內部影像。工業CT掃描能提供三維立體圖像，分析更精確。
   • 破壞性測試：
     • 金相分析： 切割取樣，拋光腐蝕后在顯微鏡下觀察微觀組織（如石墨形態、基體組織、晶粒度）、判斷鑄造質量、熱處理效果，檢測微觀缺陷（如顯微縮松、夾雜物）。
     • 硬度測試： 測量關鍵部位（如火力面、氣門座圈區域）的表面硬度（布氏、洛氏、維氏），評估材料強度和耐磨性是否符合要求。
     • 拉伸/彎曲試驗： 對隨爐試樣或特定部位取樣進行力學性能測試，獲取材料的屈服強度、抗拉強度、延伸率等關鍵參數。

3. 尺寸與幾何精度檢測（Dimensional & Geometric Inspection）：

   • 關鍵尺寸測量： 使用卡尺、千分尺、高度規、氣動量儀、三坐標測量機等，檢測缸蓋的高度、螺栓孔位置度、氣門導管孔徑/位置度、氣門座圈錐角與寬度/圓度、火花塞/噴油器孔位置度與深度、水道/油道孔徑等關鍵尺寸是否在公差范圍內。
   • 平面度檢測： 缸蓋底面（與缸體結合面）和頂面（與氣門室罩蓋結合面）的平面度至關重要。通常使用精密平板和塞尺，或更精確的激光平面度儀、三坐標測量機進行檢測。平面度超差會導致密封墊失效、漏油、漏水、漏氣。
   • 位置度與跳動檢測： 檢測凸輪軸軸承孔的同軸度、氣門導管相對于燃燒室的位置度等。常借助專用檢具或三坐標測量機完成。
   • 表面粗糙度檢測： 關鍵密封面（如缸蓋底面、氣門座圈錐面）的粗糙度影響密封效果，需使用表面粗糙度儀檢測。

4. 清潔度檢測（Cleanliness Testing）： 確保水道、油道內腔以及關鍵裝配面無殘留的加工屑、砂粒、灰塵等雜質。通常采用壓力沖洗收集雜質，然后通過過濾、烘干、稱重（重量法）或顯微鏡觀察顆粒大小和數量（顆粒計數法）來評定清潔度等級。雜質會造成油路堵塞、異常磨損。

5. 功能性測試（Functional Testing - 主要在裝配后或臺架試驗）：

   • 冷試： 發動機在不點火（汽油機）或不噴油燃燒（柴油機）的狀態下，由外部電機拖動運轉。檢測缸蓋區域相關的氣門開閉動作是否正常（通過凸輪軸相位傳感器等判斷），有無異常噪音（氣門敲擊、液壓挺柱異響）、機油壓力是否建立、冷卻液循環是否通暢、有無泄漏點初步顯現。
   • 熱試： 發動機點火/噴油正常運行。在熱負荷狀態下更全面地檢測缸蓋總成的性能：燃燒室密封性（缸壓測試）、冷卻系統效能（水溫監測）、潤滑系統狀況（油溫油壓）、有無熱態泄漏（油、水、氣）、氣門機構工作噪音、排放表現（間接反映燃燒和密封狀況）等。

質量控制與測試標準

有效的缸蓋測試依賴于嚴格的質量控制流程和明確的測試標準：

• 抽樣方案： 根據不同測試項目的破壞性、成本、重要性以及生產階段的穩定性（試生產/批量生產），制定合理的全檢或抽樣檢驗計劃（如GB/T 2828.1/AQL）。
• 標準化操作流程： 為每一項測試制定詳細的作業指導書，明確規定測試設備、環境條件、測試參數（壓力值、保壓時間、檢測方法、接收/拒收標準）、操作步驟和記錄要求。
• 設備檢定與維護： 所有測試設備（壓力表、傳感器、三坐標、無損檢測設備等）必須定期進行校準或檢定，確保其測量精度和可靠性。設備日常維護保養同樣重要。
• 人員資質認證： 尤其對于無損檢測（如UT、RT操作需持證）、精密測量等關鍵崗位，操作人員必須經過專業培訓并通過考核認證，確保其具備必要的技能和知識。
• 數據記錄與可追溯性： 所有測試結果（包括原始數據、圖表、圖像、報告）必須清晰、完整地記錄并保存。確保每個缸蓋（或批次）的測試記錄與產品標識（如序列號）一一對應，具備完全的可追溯性。不合格品需隔離并分析原因。
• 持續改進： 定期分析測試數據（合格率、缺陷類型分布），識別生產過程中的薄弱環節或測試方法的局限性，推動設計、工藝和測試本身的優化改進。

測試設備與技術發展趨勢

缸蓋測試技術正向著更高效、更精確、更智能的方向發展：

• 自動化與集成化： 自動化密封性測試臺（自動封堵、加壓、保壓、判漏）、機器人引導的無損檢測（如自動超聲波掃查）、自動三坐標測量站等大幅提高測試效率和一致性，減少人為因素影響。
• 非接觸式測量： 光學掃描（藍光/白光掃描儀）快速獲取缸蓋表面三維點云數據，與CAD模型對比進行全尺寸檢測與分析，效率遠高于傳統接觸式測量。
• 在線實時監控： 在關鍵加工工序（如缸蓋底面精加工）后集成在線測量設備，實現加工質量的實時監控與反饋控制，防止批量超差。
• 數據化與智能化：
  • 利用傳感器網絡和物聯網技術，實時采集測試設備運行狀態和測試過程數據。
  • 應用大數據分析和人工智能（機器學習），通過對海量歷史測試數據的學習，實現缺陷的自動識別與分類（如AI讀片分析X光/CT圖像）、預測潛在質量問題、優化測試參數和抽樣策略。
  • 構建測試數據管理系統，實現測試數據集中存儲、分析、報告生成與追溯。
• 高分辨率與多模態檢測： 工業CT分辨率和掃描速度不斷提升，結合AI分析，能更精準地定位和量化內部微小缺陷。多模態檢測（如結合UT和RT優點）也在發展中。

保障可靠性的基石

缸蓋測試并非單一環節，而是一個融合多種技術、貫穿制造全流程的系統工程。從原材料控制、鑄造工藝監控到精密加工后的尺寸檢測，從無損探傷到嚴苛的密封性驗證，再到最終裝配后的功能考核，每一環節的嚴格把關都是為發動機的核心——缸蓋構筑起堅固的質量防線。隨著自動化、數字化和智能化技術的深度應用，缸蓋測試正變得更加高效、精準和可預測。持續投入與完善這一關鍵環節，是提升發動機整體性能、降低故障率、贏得用戶信賴的根本保障，確保每一臺發動機的心臟部件都能經受住時間的考驗與嚴苛環境的挑戰，為動力系統的全生命周期可靠運行奠定堅實基礎。
