鈮粉檢測：關鍵指標與質量控制要點

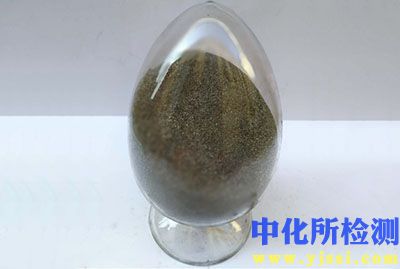

引言：鈮粉的重要性與應用領域
鈮粉作為高性能稀有金屬粉末，在高溫合金、超導材料、電子元器件、化工催化劑及增材制造等領域扮演著關鍵角色。其純度、粒度、形貌及化學成分的細微差異，將直接影響最終產品的性能表現與可靠性。因此，建立系統、嚴格的鈮粉檢測流程是確保材料質量與終端應用成功的基礎。

一、 化學成分檢測：純度的核心保障

• 主元素含量測定：
  • 目的： 精確測定鈮（Nb）元素的含量，確保其符合目標規格（通常要求 > 99.5% 甚至更高）。
  • 常用方法： 電感耦合等離子體原子發射光譜法（ICP-AES）或電感耦合等離子體質譜法（ICP-MS），具有高精度和寬動態范圍。
• 關鍵雜質元素分析：
  • 目標雜質： 重點關注氧（O）、氮（N）、碳（C）、氫（H）、鐵（Fe）、鎳（Ni）、鉻（Cr）、鉭（Ta）、鎢（W）、鈦（Ti）、硅（Si）等。其中氧、碳、氮、氫（氣體雜質）對材料性能影響尤為顯著。
  • 檢測方法：
    • 氧、氮、氫： 通常采用惰性氣體熔融-紅外/熱導法（如氧氮分析儀、氫分析儀）。這是控制鈮粉品質的關鍵環節。
    • 碳： 高頻感應燃燒-紅外吸收法。
    • 金屬雜質： ICP-AES, ICP-MS, 原子吸收光譜法（AAS）。
• 痕量元素分析：
  • 目的： 對鈾（U）、釷（Th）等放射性元素，以及其他可能影響特定應用（如半導體）的極微量雜質進行控制。
  • 方法： ICP-MS 因其極高的靈敏度成為首選。

二、 物理性能檢測：形貌與結構的表征

• 粒度及粒度分布：
  • 重要性： 直接影響粉末的流動性、松裝/振實密度、燒結行為及最終產品的致密度和微觀結構。
  • 主要方法： 激光衍射粒度分析儀（干法或濕法分散）。需注意選擇合適分散介質和方法避免團聚影響。
  • 關鍵參數： D10, D50（中位徑）, D90, 跨度（(D90-D10)/D50）等。
• 粉末形貌：
  • 目的： 觀察顆粒形狀（球形、不規則、片狀等）、表面結構（光滑、粗糙、多孔等）及團聚狀態。
  • 主要方法： 掃描電子顯微鏡（SEM）是最直觀有效的手段，可提供高分辨率圖像。光學顯微鏡可作為快速篩查工具。
• 比表面積：
  • 重要性： 與顆粒大小、形貌及表面粗糙度密切相關，影響化學反應活性、燒結活性等。
  • 方法： 氣體吸附法（通常為氮氣吸附），依據 BET 理論計算。
• 松裝密度與振實密度：
  • 目的： 評價粉末的填充特性和流動性，對于粉末冶金、增材制造的鋪粉過程至關重要。
  • 方法： 依據標準（如 GB/T 1479.1, GB/T 5162）進行測量。
• 流動性：
  • 方法： 霍爾流速計測量規定量粉末通過標準漏斗所需時間（秒/50克），或測定休止角。

三、 純度與微觀結構檢測

• 相組成分析：
  • 目的： 確認粉末主體為鈮相（通常為體心立方 α-Nb），并檢測是否存在氧化物、氮化物等雜質相。
  • 主要方法： X射線衍射分析（XRD）。
• 表面氧化物層分析：
  • 目的： 鈮粉表面極易氧化形成薄氧化層，其厚度和性質影響加工和使用性能。
  • 方法： X射線光電子能譜（XPS）可分析表面元素化學態及深度剖析；俄歇電子能譜（AES）也可用于表面薄層分析。

四、 取樣與結果判定：確保代表性的關鍵

• 科學取樣：
  • 依據批次大小和包裝形式，采用標準取樣方法（如四分法、隨機多點取樣器）。確保樣品具有高度代表性。
  • 取樣、分樣過程需在惰性氣氛（如氬氣）手套箱中進行，最大限度減少取樣過程中粉末的氧化和污染。
• 結果判定與報告：
  • 所有檢測結果需與產品規格書或相關標準（如國標GB/T、行業標準、國際標準ASTM/ISO等）進行嚴格比對。
  • 檢測報告應清晰、完整地記錄樣品信息、檢測項目、依據標準、檢測方法、結果數據、判定及檢測日期、人員等信息。
  • 建立內部質量控制限，對關鍵指標（如氧含量、粒度D50）進行統計過程控制（SPC）。

結語：系統檢測鑄就可靠品質
鈮粉的全面檢測體系涵蓋了從化學成分到物理性能、從宏觀指標到微觀結構的各個層面。嚴謹的取樣、規范的操作、精密的儀器和科學的判定標準共同構成了鈮粉質量控制的堅固基石。只有通過系統化、標準化的檢測流程，才能有效把控鈮粉的內在品質，滿足高端應用領域日益嚴苛的性能需求，推動相關技術的持續進步與發展。

（重要提示：實際操作需嚴格遵守相關安全規范，鈮粉具有可燃性，操作應在通風良好環境或惰性氣氛保護下進行，避免吸入粉塵。）
