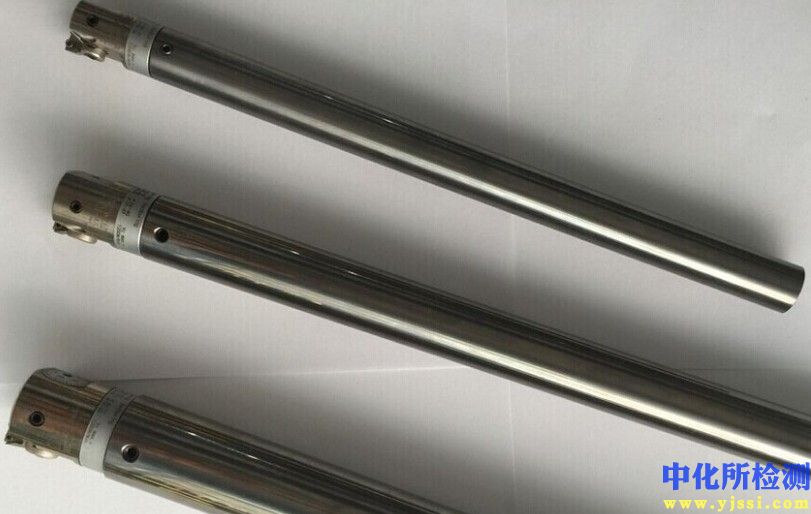

精密加工的守護者：鏜桿檢測技術詳解

在機械制造的核心領域，精密孔加工是決定零部件裝配精度與使用壽命的關鍵。肩負這一重任的核心工具——鏜桿，其自身的幾何精度、表面質量和力學性能直接影響加工的最終質量。為確保鏜削工藝的卓越表現，系統、精準的鏜桿檢測是不可或缺的環節。

一、 鏜桿狀態對加工質量的決定性影響

• 幾何精度是基石： 鏜桿的直線度、圓柱度、錐度以及關鍵配合部位的尺寸公差（如刀柄接口、支撐軸頸）若有絲毫偏差，都會被復刻到加工出的孔壁上。例如，某主軸箱軸承孔加工中微小的鏜桿跳動，即導致軸承配合不良，引發設備運行噪音與早期失效。
• 表面狀態關乎性能： 刀柄接觸面、支撐導條的微小劃痕或銹蝕，會削弱夾持剛性，加工時誘發振動，在孔壁表面留下顫紋；關鍵部位的粗糙度超標則會加速配合面的磨損。
• 內在性能不容忽視： 材料的硬度、彈性模量決定了鏜桿抵抗切削力變形的能力。硬度過低，切削刃易發生微觀位移，影響尺寸穩定性；缺乏足夠的剛性，則在深孔或硬材料加工中極易彎曲變形。

二、 核心檢測項目與常用方法

鏜桿的全面體檢涵蓋外觀、幾何精度及材料性能：

1. 外觀與基礎尺寸核查：

   • 目視與放大檢測： 仔細檢查鏜桿全長，搜尋裂紋、崩刃、嚴重磨損、銹蝕或附著物。利用放大鏡或視頻顯微鏡觀察細微缺陷。
   • 基礎尺寸測量： 使用精密外徑千分尺、卡尺或?qū)Ｓ每ㄒ?guī)測量各關鍵軸段的直徑、長度等基本尺寸，核實是否符合圖紙要求（如按GB/T 1800.2-2020 《產品幾何技術規范(GPS) 極限與配合》）。

2. 核心幾何精度精密測量：

   • 直線度檢測：
     • 頂尖配合千分表法： 將鏜桿支撐于精密頂尖間（或V型塊上），沿軸向移動裝有杠桿千分表的表架，記錄全長范圍內最大讀數差，此值即近似代表直線度誤差。
     • 激光干涉儀法： 利用高精度激光干涉儀沿鏜桿軸向掃描，直接獲取高分辨率直線度誤差數據，精度可達微米級甚至亞微米級。
   • 圓跳動（徑向/端面）檢測：
     • 頂尖配合千分表法： 鏜桿裝于頂尖旋轉，將千分表測頭垂直指向待測圓柱面（徑向跳動）或端面（端面跳動），緩慢旋轉鏜桿，觀察表針最大擺動量。
     • 三坐標測量機(CMM)： 利用CMM高精度測頭旋轉掃描鏜桿基準軸頸或關鍵配合面，軟件自動計算徑向跳動和端面跳動值。此法高效、全面。
   • 圓柱度與錐度檢測：
     • 高精度圓度儀： 是測量圓柱度的理想設備。鏜桿旋轉，高精度傳感器測量截面輪廓，多點測量后擬合評價圓柱度誤差。
     • CMM掃描法： CMM沿軸向?qū)Χ鄠€(gè)截面進行密集點采樣，軟件擬合圓柱軸線并計算圓柱度及錐度。
     • 精密V型塊配合千分表： 適用于長徑比不大的鏜桿。在V型塊上分段測量直徑，計算錐度。
   • 關鍵配合面位置精度： 使用高度規、CMM或?qū)Ｓ脵z具，測量如刀柄接口端面到基準軸線的距離（長度方向位置）、鍵槽對稱度等。

3. 表面質量評估：

   • 表面粗糙度儀： 使用接觸式（觸針式）或非接觸式（光學）粗糙度儀，在刀柄錐面、支撐導條、導向套配合面等關鍵區域取樣測量Ra, Rz等參數（參照GB/T 1031-2009《產品幾何技術規范(GPS) 表面結構 輪廓法》）。
   • 表面缺陷深度測量： 對于發現的劃痕、凹坑等缺陷，可使用表面輪廓儀精確測量其深度和寬度。

4. 材料性能抽檢（必要時）：

   • 硬度測試： 使用洛氏硬度計（HRC）或維氏硬度計（HV）在鏜桿非工作端或特定測試塊（與桿體同材質同熱處理）上測試硬度，驗證熱處理效果（參照GB/T 230.1-2018《金屬材料 洛氏硬度試驗》等）。
   • 無損探傷（抽檢或修復后）： 對疑似存在內部缺陷（如裂紋）的鏜桿，可采用磁粉探傷（表面及近表面）或超聲波探傷（內部）進行檢測。

三、 精密檢測裝備賦能

實現高精度檢測，離不開齊全可靠的測量設備：

• 精密量具： 杠桿千分表、電子柱量?jī)x、高精度高度規、各類千分尺卡尺等是基礎。
• 頂尖與V型塊平臺： 提供穩定、同軸的支撐基準。
• 圓度儀/圓柱度儀： 圓柱度測量的黃金標準。
• 三坐標測量機(CMM)： 幾何精度綜合測量的核心設備，精度通常在微米級（μm）。
• 激光干涉儀/激光跟蹤儀： 提供超精密直線度、平面度等基準測量。
• 表面粗糙度儀/輪廓儀： 表面微觀形貌分析的利器。
• 硬度計： 材料表面硬度的快速判定工具。
• 無損探傷設備： 保障內在質量安全的“透視眼”。

四、 構建穩健的質量控制體系

系統的鏜桿檢測需融入完善的質控流程：

• 制定嚴苛標準： 依據加工需求與設備精度，明確規定鏜桿各項參數的合格范圍（允差），通常遠高于被加工零件的公差要求。
• 規范檢測周期：
  • 入庫檢： 新購或維修返回鏜桿的全面首檢。
  • 周期檢： 根據使用頻率、加工材料硬度、切削參數等制定定期檢測計劃（如每加工XX小時或XX批次后）。
  • 加工異常后檢： 加工中出現尺寸不穩定、表面質量差、異常振動等情況時，立即停機檢查鏜桿。
• 環境控制： 精密檢測應在恒溫（如20±1℃）、清潔、低振動環境中進行，避免溫度變化、灰塵及震動影響測量結果。
• 人員技能保障： 檢測人員需熟練掌握各類設備操作、原理、誤差分析與維護校準規程，培訓認證必不可少。
• 數據追溯管理： 詳細記錄每次檢測數據（包括設備號、環境參數），建立鏜桿全生命周期檔案，實現質量問題的可追溯性分析。
• 維護保養聯動： 檢測發現的磨損、銹蝕等問題應及時處理（如研磨、除銹、更換導條等），嚴重超差或損傷的鏜桿必須報廢。清潔、防銹、規范存放是日常維護重點。

精準檢測，筑牢品質根基

鏜桿，作為精密孔加工的“核心執行者”，其自身的精度與狀態是加工質量的第一道防線。通過構建涵蓋幾何精度、表面質量、材料性能的全面檢測體系，并依托齊全測量設備與嚴謹?shù)馁|(zhì)量控制流程，制造者能夠有效掌控這把“精密的尺子”。唯有如此，才能確保每一次鏜削都能穩定輸出符合嚴苛要求的優質孔系，為高端裝備制造奠定堅實的精度基礎。持續優化的鏜桿檢測與管理，是驅動制造業向高精度、高可靠性邁進的關鍵動力之一。
