托架結構性能評估與質量控制：核心檢測流程解析

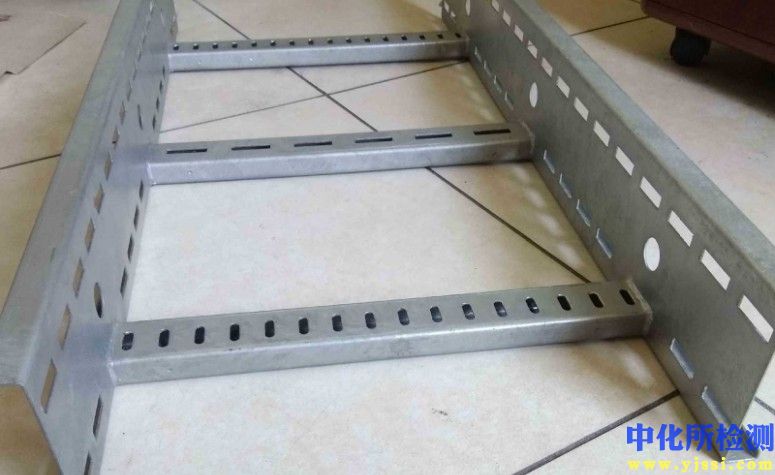

一、 托架檢測的定義與核心價值

在機械工程、建筑結構、設備安裝等領域，托架作為關鍵的承重與支撐部件，其性能與可靠性直接關系到整體結構的安全穩定運行。托架檢測，是指運用專業的技術手段與方法，對托架的幾何尺寸、材料特性、力學性能、表面狀態以及內部結構缺陷等進行系統性檢查與評估的過程。其核心價值在于：

• 保障安全： 及時發現材料缺陷、制造瑕疵或服役損傷（如疲勞裂紋、變形、腐蝕），預防因托架失效導致的結構坍塌、設備損壞甚至人身事故。
• 確保性能： 驗證托架是否滿足設計要求的承載能力、剛度、穩定性等關鍵性能指標，保證其在預定工況下的正常功能。
• 控制質量： 在制造過程和安裝前后進行檢測，確保產品符合相關技術標準和規范要求，提升整體工程質量。
• 延長壽命： 對在役托架進行定期檢測與狀態評估，為維護保養和壽命預測提供依據，實現資產的有效管理。

二、 核心檢測對象與關注點

托架檢測的對象通常涵蓋其全生命周期，主要關注點包括：

• 原材料： 板材、型材、鑄件、鍛件等的材質證明（化學成分、力學性能報告）復核，必要時進行復驗。
• 制造過程：
  • 尺寸與形位公差： 關鍵安裝孔位、連接面、整體輪廓尺寸、直線度、平面度、垂直度等。
  • 焊接質量： 焊縫外觀（成型、余高、咬邊等）、內部缺陷（氣孔、夾渣、未熔合、未焊透、裂紋）、焊接變形。
  • 表面處理： 涂層（油漆、鍍層）的厚度、附著力、均勻性、外觀缺陷。
• 成品/安裝后：
  • 外觀質量： 整體變形、磕碰損傷、銹蝕情況。
  • 關鍵性能： 靜載承載能力、疲勞壽命（對于承受動載的托架）、抗變形能力（剛度）。
  • 內部缺陷： 原材料或制造過程中產生的夾雜、分層、縮孔、裂紋等。
  • 安裝質量： 托架與基礎或連接結構的貼合度、緊固件的預緊力、安裝位置精度。

三、 常用檢測方法與技術應用

根據檢測目的、托架材質、結構形式和可接觸性，主要采用以下方法：

1. 目視檢測： 最基礎、最廣泛應用的方法。檢查表面裂紋、腐蝕、變形、涂層缺陷、焊接外觀、裝配情況等。常借助放大鏡、內窺鏡等工具輔助。
2. 尺寸與幾何量檢測：
   • 傳統量具： 卡尺、千分尺、高度尺、角度尺、塞尺等測量關鍵尺寸與間隙。
   • 三維測量技術： 三坐標測量機、激光跟蹤儀、三維掃描儀，用于高精度、復雜輪廓的尺寸和形位公差檢測。
3. 無損檢測：
   • 超聲波檢測： 利用高頻聲波探測內部缺陷（如夾雜、分層、裂紋）的尺寸、位置和取向。特別適用于厚壁焊縫和大型鍛件、鑄件。操作需要專業技能和經驗。
   • 射線檢測： 使用X射線或γ射線穿透工件，通過底片或數字成像系統顯示內部結構及缺陷。對體積型缺陷（氣孔、夾渣）敏感，常用于焊縫檢測。需注意輻射防護。
   • 磁粉檢測： 適用于鐵磁性材料表面及近表面缺陷（裂紋、折疊）的檢測。設備相對簡單，操作直觀。
   • 滲透檢測： 適用于非多孔性材料（金屬、陶瓷、塑料）的表面開口缺陷檢測。操作簡便，成本低。
   • 渦流檢測： 主要用于導電材料表面及近表面缺陷檢測，也可用于涂層厚度測量、材質分選。
4. 材料性能測試：
   • 力學性能試驗： 通過萬能試驗機進行拉伸、彎曲、沖擊等試驗，測定材料的屈服強度、抗拉強度、延伸率、沖擊功等指標（通常在原材料驗收或工藝評定階段）。
   • 硬度測試： 布氏、洛氏、維氏硬度計用于快速評估材料硬度和強度。
5. 涂層檢測：
   • 涂層測厚儀： 磁性法（鐵基）、渦流法（非鐵金屬基）測量涂層厚度。
   • 劃格法/拉拔法： 測試涂層附著力。
6. 載荷測試：
   • 靜載試驗： 在試驗臺或實際工況下，對托架施加設計載荷或超載，測量其變形量（撓度）并觀察是否產生永久變形或破壞。驗證承載能力和剛度。
   • 動載/疲勞試驗： 模擬實際交變載荷工況，評估托架的疲勞壽命和抗疲勞性能（通常在設計驗證階段進行）。
7. 腐蝕檢測： 目視結合測厚（評估壁厚減薄）、腐蝕掛片、電化學方法等評估腐蝕程度和速率。

四、 檢測標準與規范依據

托架檢測必須嚴格依據相關的國家標準、行業標準、技術規范或特定的設計文件進行。常見的依據包括：

• 國家標準： 如GB/T系列標準（尺寸公差、焊接、無損檢測、涂層、材料試驗等）。
• 行業標準： 如機械、建筑、電力、石化等行業制定的特定設備或結構托架的檢測規范。
• 國際/國外標準： 如ISO、ASTM、ASME、EN等，尤其在國際項目或特定設備中可能被采用。
• 設計文件： 設計圖紙、技術規格書中明確規定的檢測要求、驗收準則。
• 合同約定： 客戶提出的特殊檢測要求。

檢測人員必須熟悉并嚴格執行選定的標準規范，確保檢測過程和結果的可靠性、可比性和法律效力。

五、 質量控制流程與關鍵節點

有效的托架質量控制依賴于貫穿全流程的檢測活動：

1. 來料檢驗： 核對原材料質保書，按標準進行必要的尺寸、外觀、理化性能復驗。
2. 過程巡檢與監控： 在制造關鍵工序（如下料、成型、焊接、熱處理、機加工、表面處理）設置檢查點，監控工藝參數，抽檢半成品質量。
3. 焊接質量專項控制： 焊工資格審核、焊接工藝評定、焊前檢查、焊接過程監控、焊后無損檢測（按比例或100%）。
4. 最終檢驗： 成品全面檢測，包括外觀、關鍵尺寸、無損檢測（按標準要求）、涂層質量、必要的載荷試驗（抽檢或全檢）。
5. 出廠文件審核： 整理完整的檢測報告、合格證書等隨產品交付。
6. 安裝驗收： 安裝就位后，檢查安裝位置、水平度、垂直度、緊固情況以及與連接件的匹配性。
7. 在役定期檢測與監測： 對重要或處于惡劣環境（如高溫、腐蝕、振動）的服役托架，制定定期檢測計劃，進行外觀檢查、無損檢測、腐蝕檢測等，評估其結構完整性。

六、 檢測結果評定與報告

檢測完成后，需依據相關標準規范或驗收準則對結果進行評定：

• 合格： 檢測指標均在允許范圍內，無影響安全使用的缺陷。
• 不合格： 存在超標的缺陷（如裂紋、嚴重未熔合、尺寸超差、承載能力不足等），需明確不合格項及嚴重程度。
• 有條件驗收/返修： 存在輕微缺陷但可通過返修（如打磨、補焊）達到合格標準，返修后需重新檢測。

檢測報告是質量追溯和責任判定的重要依據，應清晰、準確、完整地記錄以下信息：

• 委托方信息、托架標識（圖號、批次號）。
• 檢測依據的標準規范。
• 使用的檢測設備及其校準狀態。
• 檢測方法、檢測部位及覆蓋率。
• 檢測條件和參數（如探傷靈敏度、載荷值）。
• 詳細的檢測結果（數據、圖表、缺陷位置及尺寸示意圖）。
• 檢測結果評定。
• 檢測人員、審核人員簽名及日期。
• 清晰的檢測機構標識（不出現具體企業名稱）。

七、 典型應用場景

托架檢測廣泛應用于：

• 工程機械設備： 起重設備吊臂托架、挖掘機動臂托架、泵車支腿托架。
• 建筑鋼結構： 大型廠房屋架、桁架節點托板、設備平臺支撐架。
• 能源電力： 鍋爐鋼結構支撐托架、管道支吊架、風電塔筒內部平臺支架。
• 交通運輸： 車輛底盤副梁托架、集裝箱鎖具托架、軌道車輛設備安裝架。
• 重型裝備： 壓力容器鞍座、大型反應器支撐環、軋機牌坊底座。
• 各類機械設備： 機床床身支撐、傳動機構安裝架、自動化生產線工裝托架。

托架檢測是確保工程結構安全與可靠性的基石。通過科學選用檢測方法、嚴格執行標準規范、實施貫穿設計、制造、安裝、服役全過程的質量控制流程，能夠有效識別潛在風險，提升托架產品的內在質量和使用性能。持續發展的無損檢測技術、自動化測量技術和數字化質量管理手段，正不斷推動托架檢測向更高效、更精準、更智能的方向發展。在強調安全生產和高質量發展的背景下，對托架檢測工作的重視與投入具有不可替代的重要價值。
