套筒檢測：保障工具性能與作業安全的關鍵環節

引言：守護“連接”的力量

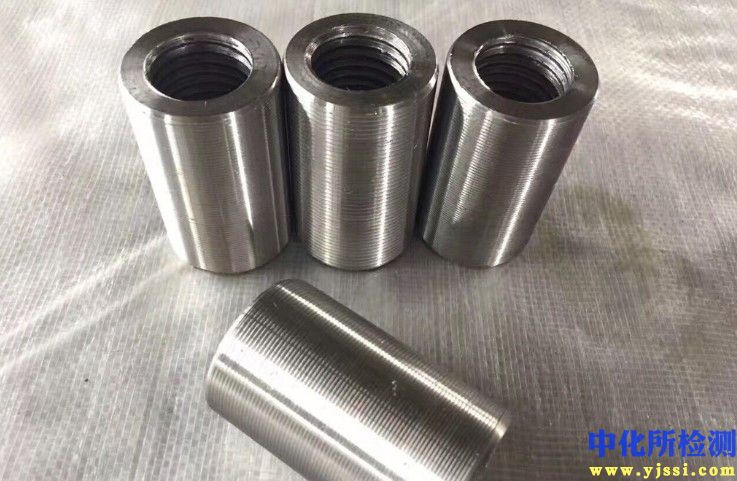

套筒，作為旋轉工具系統中的核心連接部件，其質量與性能直接決定著作業效率、緊固精度乃至操作安全。看似簡單的金屬筒體，實則承擔著傳遞巨大扭矩、精準嚙合緊固件的重任。確保每一個出廠或在役的套筒都符合嚴苛的標準，離不開系統、科學的檢測流程。本文將深入探討套筒檢測的關鍵要素與方法。

一、為何套筒檢測至關重要

• 安全屏障： 劣質或損壞的套筒在使用中可能發生碎裂、打滑或無法有效傳遞扭矩，導致工具損壞、工件報廢，甚至引發嚴重工傷事故（如碎片飛濺、操作者摔倒）。檢測是預防此類風險的第一道防線。
• 質量基石： 精準的尺寸、合適的硬度和優異的耐磨性，是套筒高效、持久工作的基礎。檢測確保產品符合設計規格與性能要求，維持品牌旋轉工具的信譽。
• 效能保障： 尺寸超差或內部損傷的套筒會導致與扳手方榫或緊固件配合不良，造成扭矩損失、滑牙，極大降低作業效率。檢測保障工具系統發揮最佳效能。
• 成本控制： 及早發現原材料缺陷或制程問題，避免批量不良品產生；定期檢測在用套筒，及時發現疲勞損傷，預防突發失效造成的停工損失和安全成本。

二、核心檢測項目與方法詳解

一套全面的套筒檢測體系通常涵蓋以下關鍵項目：

1. 幾何尺寸精度檢測：

   • 關鍵尺寸： 內六方/十二方對邊尺寸(S)、內四方驅動孔尺寸、總長度、壁厚等。
   • 檢測工具： 高精度數顯卡尺、千分尺、專用通止規（塞規）、投影儀/影像測量儀（用于復雜輪廓或微小尺寸）。
   • 要點： 重點確保驅動孔與工具方榫、內多邊形與緊固件配合的精準度和間隙合理性。

2. 表面質量與外觀檢查：

   • 檢查內容： 表面光潔度、裂紋、折疊、毛刺、銹蝕、磕碰傷、電鍍/涂層均勻性與附著力（如適用）。
   • 方法： 目視檢查（必要時使用放大鏡）、表面粗糙度儀、必要時進行金相分析或涂層測厚。
   • 要點： 排除制造缺陷和影響美觀與耐腐蝕性的問題。

3. 硬度與材料性能檢測：

   • 關鍵指標： 表面硬度（通常洛氏硬度HRC）、心部硬度（必要時）、材料成分（光譜分析）。
   • 工具： 洛氏硬度計（常用HRC標尺）、便攜式里氏硬度計（適用于大尺寸或現場）、光譜儀。
   • 要點： 確保材料經過正確的熱處理，達到設計要求的強度和韌性平衡，滿足承載扭矩和抗沖擊需求。

4. 扭矩性能測試：

   • 測試內容： 最大承載扭矩、抗扭強度、抗滑移扭矩（與標準方榫的配合）。
   • 設備： 專用扭矩測試臺（能施加遞增扭矩直至失效）。
   • 要點： 這是套筒功能性的終極考驗，驗證其在標稱或極限工況下的真實承載能力和安全性。需記錄失效模式（斷裂、變形、打滑）。

5. 內部損傷探測（無損檢測）：

   • 目標： 發現肉眼不可見的內部裂紋、夾雜、疏松等缺陷。
   • 方法：
     • 磁粉檢測(MT)： 適用于鐵磁性材料（大多數套筒），對表面和近表面裂紋靈敏。
     • 滲透檢測(PT)： 適用于各種材料，主要檢測表面開口缺陷。
     • 超聲波檢測(UT)： 可探測內部較深處的缺陷，但對操作者技能要求高，對復雜形狀（如內花鍵）效果可能受限。
     • 工業內窺鏡： 用于目視檢查內腔表面狀況，尤其內多邊形根部。
   • 要點： 無損檢測是保障高可靠性套筒（特別是高價值、大規格或關鍵應用）不可或缺的手段，常用于新件抽樣或關鍵在用件檢查。

三、檢測標準與質量控制節點

• 遵循的準則： 檢測活動需嚴格依據產品圖紙、技術規范、內部質量控制標準以及相關的行業或國家標準（如ISO 1174-1/-2系列標準中關于套筒驅動部分和連接部分的尺寸、扭矩測試要求）。
• 質量控制的關鍵階段：
  • 原材料入庫檢驗： 驗證棒料或鍛坯的成分、硬度、表面質量。
  • 制程巡檢與首件檢驗： 監控車削、銑削（內六方）、熱處理、表面處理等關鍵工序后的尺寸和外觀變化。
  • 成品出廠全檢/抽檢： 依據質量計劃，對關鍵尺寸、外觀、硬度進行100%檢驗或統計抽樣檢驗(AQL)；對扭矩、無損檢測通常采用批次抽樣或周期性測試。
  • 在役工具定期檢測： 對使用中的套筒，特別是高強度、頻繁使用或用于關鍵場合的套筒，應建立定期外觀檢查和扭矩/無損抽檢制度。

四、常見缺陷與失效分析

• 典型缺陷：
  • 尺寸超差（過小導致配合過緊或打滑，過大導致晃動扭矩損失）
  • 熱處理不當（過硬導致脆性斷裂，過軟導致變形打滑）
  • 表面裂紋（原材料、鍛造、熱處理或使用中產生）
  • 內部夾雜、疏松（材料缺陷）
  • 嚴重磨損（內六方角部磨圓導致打滑）
  • 銹蝕、涂層剝落（影響外觀和耐久性）
• 失效模式根源：
  • 斷裂： 常源于材料缺陷（夾雜、裂紋）、熱處理過度（脆性）、設計強度不足或嚴重超載使用。
  • 變形（脹口、墩粗）： 材料硬度/強度不足、熱處理不當、超載。
  • 內六方/四方孔磨損打滑： 硬度不足、表面處理不良、潤滑不足、長期過載或使用磨損。
  • 開裂： 疲勞裂紋（長期交變載荷）、應力集中（設計或制造缺陷如尖角）、氫脆（電鍍后未充分去氫）。

五、：構筑可靠性的系統工程

套筒檢測絕非簡單的“量一量、看一看”，而是一個融合了精確計量、材料科學、力學測試和無損探傷技術的系統工程。從原材料到成品，從新品入庫到在役監控，嚴謹科學的檢測流程是保障套筒卓越性能、使用者人身安全以及生產運營順暢的核心支柱。持續優化檢測方法、嚴格遵循標準、提升自動化檢測水平，是知名制造商提升產品競爭力和用戶信任度的必由之路。

附錄：常見問題簡答

• Q：普通用戶如何簡易判斷套筒好壞？
  • A：看外觀（無裂紋、嚴重磨損、銹蝕），試配合（與扳手方榫、螺絲/螺母配合應緊密無晃動，轉動順滑但無明顯間隙），感受重量（同規格優質品通常更沉實）。
• Q：套筒需要定期更換嗎？
  • A：是的。即使外觀完好，長期使用后內部可能產生疲勞微裂紋或硬度下降。高強度、頻繁使用或出現打滑跡象的套筒應及時更換。
• Q：磁粉檢測后套筒需要消磁嗎？
  • A：通常情況下需要。殘留磁場可能吸附鐵屑影響使用，或在某些敏感作業環境（如精密儀器附近）造成干擾。專業檢測機構或遵循相應標準要求的判定是必要的。
• 案例提示： 某汽車制造廠裝配線通過引入自動化光學尺寸檢測和定期扭矩抽檢，顯著降低了因套筒失效導致的生產線停機和螺栓滑牙率，提高了整車裝配質量穩定性。
