擋圈檢測：守護機械穩固的關鍵環節

擋圈的功能與重要性

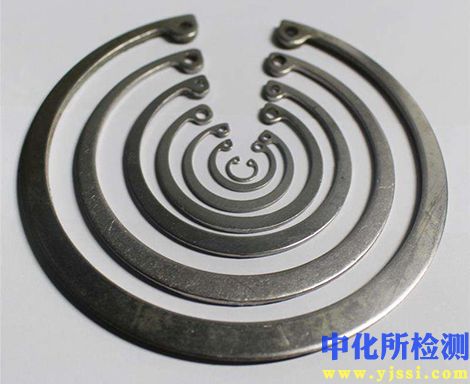

擋圈（又稱卡簧、彈性擋圈）是機械設備中廣泛應用的標準緊固件，通常安裝在軸肩或孔槽內，用于軸向固定軸承、齒輪或其他零部件，防止它們在軸上或孔內發生軸向竄動。其體積雖小，作用卻至關重要。失效的擋圈可能導致組件移位、磨損加劇，甚至引發設備解體、安全事故。因此，實施科學、嚴謹的擋圈檢測流程，是保障機械裝配質量和使用安全不可或缺的一環。

擋圈檢測的核心維度

擋圈的質量控制需覆蓋從原材料到成品的全過程，主要檢測維度包括：

1. 外觀質量檢測：

   • 表面缺陷： 肉眼或借助放大鏡觀察，檢查擋圈表面是否存在裂紋、折疊、毛刺、銹蝕、劃傷、壓痕、氧化皮等缺陷。這些缺陷可能成為應力集中點，降低疲勞壽命。
   • 熱處理痕跡： 檢查表面顏色是否均勻，有無過熱、過燒、脫碳等不良熱處理現象。脫碳會顯著降低擋圈的表面硬度和耐磨性。
   • 鍍層/涂層質量： 若擋圈有防腐鍍層（如鍍鋅、發黑）或涂層，需檢查其均勻性、結合力、有無氣泡、剝落、漏鍍等。這關系到防腐蝕性能。

2. 尺寸與幾何精度檢測：

   • 關鍵尺寸： 使用精密量具（如卡尺、千分尺、高度規、投影儀、光學影像儀）測量擋圈的內徑、外徑、線徑（截面寬度與厚度）、擋邊高度等關鍵尺寸，確保其符合圖紙公差要求。擋圈的尺寸直接影響其在溝槽中的配合緊度和固定效果。
   • 形狀公差： 檢測擋圈的圓度、平面度（對于開口擋圈的端面）。形狀偏差過大可能導致安裝困難、受力不均或固定不牢。圓度儀、平板配合塞尺或影像儀是常用設備。
   • 開口間隙： 對于開口擋圈（如E型、C型），需要測量其在自由狀態和裝配狀態下的開口尺寸，確保其彈性變形在合理范圍內。

3. 材料與力學性能檢測：

   • 材料成分： 必要時進行光譜分析，驗證材料牌號是否符合要求（如常用的65Mn、60Si2Mn、不銹鋼304/316等）。
   • 硬度： 使用洛氏硬度計或維氏硬度計測量擋圈指定位置的硬度值。硬度是衡量材料強度和彈性性能的關鍵指標，需滿足規定范圍（通常在HRC 40-50或HV 400-500范圍，具體依標準或設計要求）。硬度不足可能導致擋圈在使用中變形失效，過高則可能脆斷。
   • 彈性/剛性性能：
     • 彈性變形范圍： 通過專用工裝或彈簧試驗機，測試擋圈在規定載荷下的變形量，驗證其能否在預期的軸向力作用下保持有效固定，卸載后又能恢復原狀。
     • 永久變形： 測試擋圈在超出正常工作載荷或模擬多次裝拆后的永久變形量，評估其抗松弛能力。過大的永久變形會使擋圈喪失固定作用。
   • 韌性（必要時）： 對于特定工況（如沖擊載荷），可能需要進行韌性測試（如沖擊試驗），評估其在沖擊下的抗斷裂能力。

4. 功能性/裝配性測試：

   • 安裝/拆卸測試： 模擬實際工況，使用專用卡簧鉗或工裝進行安裝和拆卸操作，評估操作的順暢性，檢查安裝后擋圈在溝槽中的就位狀態是否良好，有無扭曲、飛邊外露等問題。
   • 固定可靠性模擬： 在模擬臺上，對裝配后的組件施加軸向力，觀察擋圈是否能有效阻止被固定件的竄動。

常用的擋圈檢測設備與方法

• 基礎量具： 游標卡尺、外徑千分尺、內徑千分尺、塞規、環規、高度規、粗糙度儀。
• 光學儀器： 光學投影儀、影像測量儀（二次元/三次元）。高效、高精度地測量復雜輪廓和形位公差。
• 顯微設備： 放大鏡、視頻顯微鏡、金相顯微鏡。用于微觀表面缺陷觀察、微觀組織分析（用于材料驗證或失效分析）。
• 力學性能設備： 洛氏/維氏硬度計、彈簧拉壓試驗機、萬能材料試驗機（用于拉伸、壓縮、彎曲試驗）。
• 無損檢測（必要時）： 磁粉探傷、著色滲透探傷。用于檢測表面及近表面的微小裂紋等缺陷。
• 化學分析設備： 光譜儀（直讀光譜儀、手持式XRF光譜儀）。

實施有效檢測的關鍵要素

1. 明確標準與規范： 檢測必須依據清晰的技術標準執行，如國家標準（GB）、行業標準、國際標準（ISO、DIN、JIS等）或詳細的客戶圖紙/技術協議。
2. 制定檢測規程： 針對不同類型擋圈和關鍵特性，制定詳細的檢測項目、方法、抽樣方案（全檢或抽檢）和接收/拒收標準。
3. 設備校準與維護： 所有檢測設備和量具必須定期進行計量校準，確保測量的準確性和溯源性。
4. 人員資質與環境： 操作人員需經過培訓并具備相應技能。檢測環境（溫度、濕度、光照、振動）應符合設備要求，避免影響測量結果。
5. 記錄與追溯： 詳細、準確地記錄檢測數據、結果（合格/不合格）、操作者、設備、時間等信息，確保質量可追溯。
6. 不合格品處理： 明確不合格品的標識、隔離、評審和處理流程。
7. 持續改進： 定期分析檢測數據，識別質量波動趨勢，查找潛在問題根源（如原材料、工藝、設備），推動工藝改進和質量提升。

擋圈檢測面臨的挑戰與發展

• 微型化與復雜化： 隨著設備小型化，微型擋圈（如電子設備用）的檢測對設備精度和操作技巧要求更高。
• 自動化需求： 大批量生產時，人工檢測效率低、易疲勞。自動化視覺檢測、在線尺寸檢測設備的需求日益增長。
• 動態性能評估： 如何更有效地模擬實際工況下的動態載荷（如振動、沖擊）對擋圈性能的影響，仍需深入研究。
• 新材料應用： 新型高性能材料（如特種合金、復合材料）的應用，對其檢測方法提出了新要求。

結語

擋圈雖小，卻是維系機械設備穩定運行的重要“安全扣”。系統化、規范化的擋圈檢測體系，是堵住質量漏洞、預防失效風險的堅實屏障。從外觀到內在性能，從靜態尺寸到動態功能，每一個檢測環節都需要精益求精。持續優化檢測方法、提升檢測效率和智能化水平，對于保障產品質量、提升設備可靠性、保障人員安全具有不可替代的重要意義。將嚴謹的檢測貫穿于擋圈制造與應用的全過程，方能筑牢機械安全的根基。
