硅鐵檢測：成分與質量的科學把控

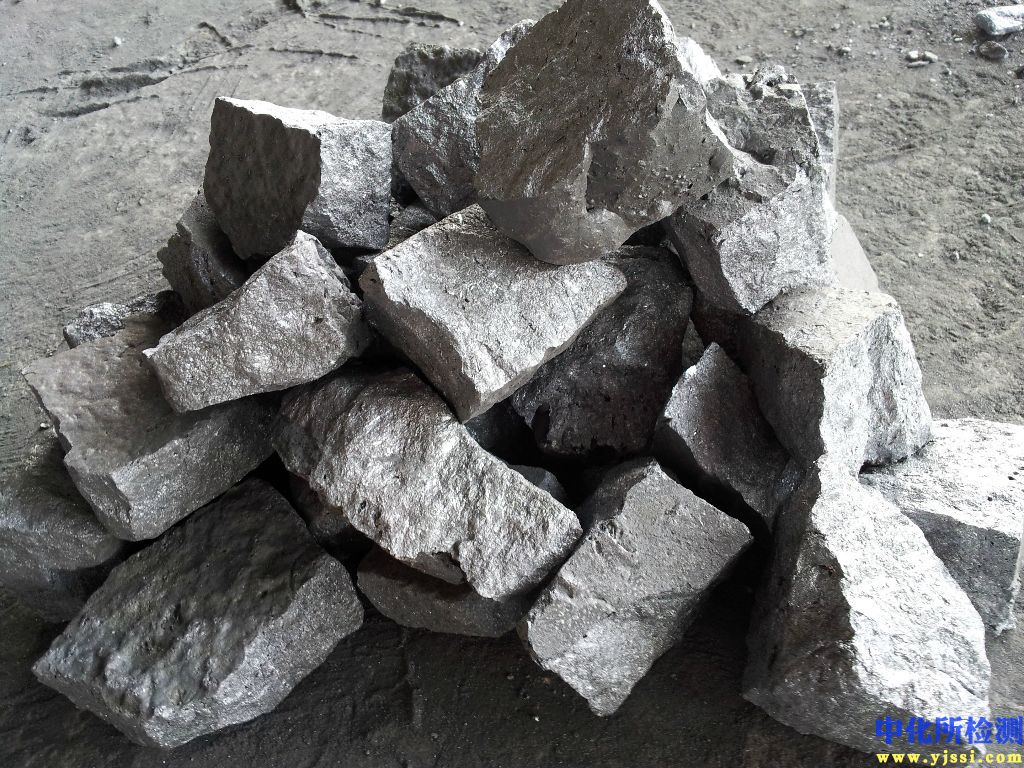

硅鐵作為鋼鐵冶煉中不可或缺的脫氧劑和合金添加劑，其品質直接影響鋼材性能和冶煉效率。對硅鐵進行準確、規范的檢測，是保障原材料質量、優化生產工藝、確保最終產品達標的關鍵環節。以下為硅鐵檢測的核心內容：

一、 檢測的核心目的與意義

1. 成分精確控制： 核心目標是精確測定硅鐵中的硅（Si）含量，以及其他關鍵元素如錳（Mn）、碳（C）、磷（P）、硫（S）、鋁（Al）等的含量。硅含量是決定硅鐵牌號和市場價值的主要依據。
2. 雜質含量監控： 嚴格監控磷、硫等有害元素含量，防止其進入鋼水影響鋼材的韌性和焊接性能。鋁、鈣等元素含量也需關注，因其會影響鋼水流動性和夾雜物形態。
3. 物理性能評估： 包括粒度分布、外觀質量（如夾渣、氣孔、粉化傾向）、密度、熔點等，這些指標影響硅鐵在爐內的熔化速度、回收率及操作便利性。
4. 貿易結算與質量控制： 為買賣雙方提供公正、準確的品質依據，保障貿易公平；同時作為企業內部質量管理和工藝改進的數據基礎。

二、 主要檢測項目與方法

(一) 化學成分分析 (核心檢測項目)

1. 硅 (Si) 含量測定：

   • 主流方法：酸堿滴定法 & 重量法：
     • 原理概要： 樣品經強堿（氫氧化鈉/過氧化鈉）熔融分解，使硅轉化為可溶性硅酸鹽。酸化后生成硅酸凝膠，經脫水（鹽酸蒸干、動物膠凝聚等）后高溫灼燒成二氧化硅。根據灼燒后殘渣（SiO?）重量計算硅含量（重量法），或利用硅氟酸鉀沉淀滴定法間接測定硅（酸堿滴定法）。
     • 關鍵點： 熔融需完全；脫水、洗滌沉淀操作需規范以防損失或引入雜質；空白試驗和標準樣品校準至關重要。需嚴格遵守相關國家標準（如GB/T 4333.1-2019等）或國際標準操作流程。
   • 輔助/快速方法：
     • X射線熒光光譜法 (XRF)： 快速無損，適用于生產控制和爐前快速分析。需建立精確的校準曲線，并注意樣品粒度、表面狀態的影響。通常作為內部監控手段，仲裁時仍需以化學濕法為準。
     • 光電直讀光譜法 (OES)： 適用于塊狀樣品，分析速度快。同樣需嚴格校準，且對樣品制備（如激發面平整度）要求高。
     • 電感耦合等離子體原子發射光譜法 (ICP-OES)： 可同時測定多個元素，靈敏度高。樣品需完全溶解成溶液（酸溶或堿熔后酸化）。

2. 碳 (C) 含量測定：

   • 燃燒-紅外吸收法： 最常用方法。樣品在高溫氧氣流中燃燒，碳轉化為二氧化碳（CO?），紅外檢測器測定CO?吸收量，從而計算碳含量。需使用專用碳硫分析儀。
   • 燃燒-氣體容量法/堿石棉吸收重量法： 較為傳統的化學方法，操作稍繁瑣。

3. 硫 (S) 含量測定：

   • 燃燒-紅外吸收法： 與測碳原理類似，樣品燃燒后硫轉化為二氧化硫（SO?），紅外檢測器測定SO?吸收量。
   • 燃燒-碘量法/酸堿滴定法： 化學濕法，SO?被特定溶液吸收后滴定。

4. 磷 (P)、錳 (Mn)、鋁 (Al) 等元素含量測定：

   • 主要方法：
     • 光度法 (分光光度法)： 利用特定顯色劑與元素離子反應生成有色化合物，通過測定吸光度定量。如磷鉬藍法測磷，高碘酸鉀氧化法測錳，鉻天青S法測鋁等。儀器簡單，應用廣泛。
     • ICP-OES法： 可同時測定多個元素，效率高，線性范圍寬，靈敏度好。
     • 原子吸收光譜法 (AAS)： 選擇性好，靈敏度較高，主要適用于痕量元素或特定元素分析。

(二) 物理性能檢測

1. 粒度分布：

   • 篩分法： 使用標準篩組進行人工或機械篩分，稱量各粒級重量，計算百分比。是確定硅鐵塊（粒）度是否符合交貨要求的主要方法。
   • 激光粒度分析法： 適用于粉末狀或小顆粒硅鐵，快速高效。

2. 外觀質量檢驗：

   • 目視檢查： 評估樣品表面質量，觀察是否存在大面積夾渣、明顯氣孔、嚴重粉化或異常顏色等缺陷。
   • 斷口檢查： 必要時敲開樣品，觀察內部結構致密性、夾渣情況。

3. 其他性能： 密度測定（排水法）、熔點測定（高溫熱分析儀）等，根據需要選擇進行。

三、 檢測流程關鍵環節

1. 代表性取樣： 是整個檢測的基礎和關鍵！必須依據嚴格的取樣標準（如GB/T 4010-2015等）進行。根據貨物形態（塊狀、粒狀、粉狀）、存放方式（散裝、袋裝、罐裝）、批量大小，使用專用工具（取樣釬、取樣鏟、機械取樣器）多點、分層隨機抽取足夠數量的份樣，合并成大樣。需特別注意防止粒度偏析影響代表性。
2. 樣品制備：
   • 破碎與縮分： 大樣需經破碎（避免過熱或污染）、混合均勻后，采用四分法或分樣器縮分出具有代表性的分析試樣（通常需幾百克）。
   • 研磨： 化學分析試樣需研磨至規定細度（通常要求過100-200目篩），確保樣品均勻并利于完全分解。研磨設備需清潔，避免交叉污染和樣品氧化。
   • 干燥： 樣品需在105-110℃下干燥至恒重，去除吸附水，結果以干基計。
3. 標準物質與校準： 使用有證標準物質（CRM）進行方法校準、驗證和過程控制，是保證結果準確性的核心措施。
4. 平行測定與精密度控制： 重要樣品或仲裁分析需進行多次平行測定，計算結果平均值。監控精密度（如相對標準偏差RSD）是否符合方法要求。
5. 空白試驗與干擾消除： 試劑空白、操作空白必不可少。了解共存元素對測定的干擾，并采取有效消除措施（如掩蔽、分離）。
6. 數據處理與報告： 嚴格按照標準規定的計算公式處理數據，注意有效數字修約規則。檢測報告應清晰、完整地包含樣品信息、檢測項目、結果、方法標準、判定依據（如合同或標準要求）、必要的備注說明等。

四、 重要注意事項

• 安全第一： 化學分析涉及強酸、強堿、高溫熔融、易燃氣體（氧氣）等，必須嚴格遵守實驗室安全規程，佩戴防護用品（護目鏡、手套、防護服等），在通風櫥內進行危險操作。
• 設備維護與校準： 所有檢測儀器（天平、烘箱、馬弗爐、光譜儀、碳硫儀等）必須定期維護和校準，確保其處于良好工作狀態。
• 環境控制： 注意實驗室溫濕度、清潔度對某些精密分析（如微量分析、光譜分析）的影響。
• 人員資質： 檢測人員需經過專業培訓，熟悉標準方法原理和操作細節，具備良好的實驗技能和責任心。

以下表格總結了硅鐵檢測的核心項目與方法要點：

結語

科學、嚴謹、規范的硅鐵檢測體系，是連接原材料供應與鋼鐵生產的關鍵橋梁。通過精準的成分分析和全面的物理性能評估，不僅為貿易結算提供可靠依據，更能有效指導冶煉優化，保障鋼材品質穩定提升，從而推動整個產業鏈的高質量發展。持續完善檢測技術、強化過程控制、提升人員素質，是實現硅鐵質量精準控制的永恒課題。
