貝氏體組織性能評估方法與應用

（副標題：微觀結構解析與關鍵測試技術）

貝氏體作為一種重要的中溫轉變產物，其組織形態與性能特征對鋼鐵材料的使用表現至關重要。精確評估貝氏體組織的各項參數，是材料設計、工藝優化和質量控制的核心環節。

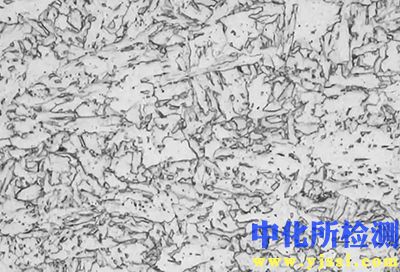

一、貝氏體組織的基本特征

貝氏體形成于奧氏體向鐵素體轉變的特定溫度區間（通常在550°C至250°C之間），其核心結構由過飽和鐵素體與碳化物組成。根據其形態和形成溫度，主要分為：

1. 上貝氏體： 在較高溫度區形成（約550-350°C），典型特征為板條狀鐵素體束平行排列，碳化物（主要為滲碳體）斷續分布于鐵素體板條之間。其強度相對較低，韌性一般。
2. 下貝氏體： 在較低溫度區形成（約350-250°C），呈現針狀或片狀鐵素體形態，碳化物（主要為ε-碳化物）在鐵素體內部以一定角度析出。具有更高的強度和較好的韌性組合。

貝氏體組織的精細結構、分布比例、尺寸及其所含碳化物的類型、形態和分布，共同決定了材料的宏觀力學性能（強度、硬度、韌性、疲勞強度、耐磨性等）和工藝性能（如焊接性、切削性）。

二、貝氏體測試的核心方法

對貝氏體進行準確表征和評估，需要結合多種測試技術：

• 1. 金相顯微分析 (Optical Microscopy - OM):

  • 原理： 利用光學顯微鏡觀察經特定腐蝕（如硝酸酒精溶液、苦味酸溶液）后的試樣表面。
  • 目的： 初步識別貝氏體形態（板條狀、針狀）、大致分布區域、晶粒度評估以及與其它組織（如鐵素體、珠光體、馬氏體、殘余奧氏體）的混合情況。
  • 局限： 分辨率有限，難以清晰分辨貝氏體內部的精細結構（如碳化物），對下貝氏體與回火馬氏體的區分有時存在困難。需依賴操作者經驗。

• 2. 掃描電子顯微鏡分析 (Scanning Electron Microscopy - SEM):

  • 原理： 利用高能電子束掃描樣品表面，收集二次電子和背散射電子信號成像。
  • 目的： 提供更高分辨率（可達納米級）的微觀形貌圖像。能更清晰地觀察貝氏體板條或針的細節、界面特征、碳化物的形貌與分布（尤其在深腐蝕或萃取復型樣品中）。背散射電子成像（BSE）對成分差異敏感，有助于區分不同相。常用于定量分析（如貝氏體含量測量）。
  • 優勢： 景深大，立體感強，對表面起伏敏感。

• 3. 透射電子顯微鏡分析 (Transmission Electron Microscopy - TEM):

  • 原理： 高能電子束穿透極薄的樣品（<100nm），形成明場像、暗場像及電子衍射花樣。
  • 目的： 提供最高分辨率（原子級）的結構信息。直接觀察貝氏體鐵素體的亞結構（位錯密度、孿晶）、碳化物的晶體結構、尺寸、與鐵素體的取向關系（如在下貝氏體中碳化物與鐵素體基體的特定取向關系）。是研究貝氏體精細結構和轉變機理最有力的工具。
  • 局限： 制樣復雜、耗時長、觀察區域極小。

• 4. X射線衍射分析 (X-ray Diffraction - XRD):

  • 原理： 利用X射線在晶體中的衍射現象，獲得衍射圖譜。
  • 目的： 物相鑒定（識別鐵素體、奧氏體、各類碳化物相）。定量分析殘余奧氏體含量（這對含貝氏體的齊全高強鋼至關重要，殘余奧氏體含量和穩定性顯著影響韌性和加工硬化能力）。間接評估晶格畸變和微觀應力。
  • 應用： 常用于測定多相鋼中殘余奧氏體體積分數。

• 5. 硬度測試 (Hardness Testing):

  • 原理： 測量材料抵抗局部塑性變形（壓入）的能力。
  • 目的： 快速評估貝氏體區域的宏觀或微觀硬度（維氏硬度HV、努氏硬度HK、顯微硬度）。硬度值能間接反映貝氏體的強度和碳的固溶強化程度。不同形態貝氏體（上、下貝氏體）通常具有不同的硬度范圍。
  • 常用方法： 維氏顯微硬度計常用于測量特定組織區域（如單個貝氏體束）的硬度。

• 6. 力學性能測試 (Mechanical Property Testing):

  • 原理： 通過拉伸、沖擊、彎曲、疲勞等試驗對材料施加載荷，測量其響應。
  • 目的： 評估含有貝氏體組織的材料的宏觀綜合性能。例如：
    • 拉伸試驗： 測定屈服強度、抗拉強度、伸長率、斷面收縮率。
    • 沖擊試驗（如夏比V型缺口）： 測定沖擊吸收功，評估韌性，特別是低溫韌性。
    • 疲勞試驗： 評估材料在循環載荷下的耐久性。
  • 意義： 這是貝氏體組織性能優劣的最終體現，將微觀組織與工程應用直接關聯。

三、貝氏體測試的關鍵應用價值

系統性的貝氏體測試在多個領域具有不可或缺的作用：

• 材料設計與研發： 指導合金成分和熱處理工藝（如等溫淬火溫度、時間、冷卻速率）的優化，以獲得目標形態和比例的貝氏體組織，實現特定的強韌性匹配。
• 工藝過程控制與質量保障： 監控實際生產過程中貝氏體的形成情況（如含量、形態），確保產品性能穩定一致，符合技術規范和標準要求。
• 失效分析與改進： 當材料或構件發生失效時，通過分析失效區域的貝氏體組織狀態（如異常組織、有害相析出、組織退化等），追溯失效根源，提出改進措施。
• 性能預測與壽命評估： 建立貝氏體組織特征參數（如板條/針尺寸、碳化物密度、殘余奧氏體含量與穩定性）與宏觀力學性能（強度、韌性、疲勞極限）之間的定量或半定量關系模型，用于預測材料在服役條件下的表現和壽命。
• 基礎理論研究： 深入理解貝氏體相變機制、組織演化規律及其與性能的本質聯系。

四、

貝氏體測試是一個融合了多種微觀結構表征和宏觀性能評價技術的綜合體系。從金相顯微鏡下的初步觀察到TEM下的原子級解析，從XRD的物相定量到力學試驗的性能驗證，每一環節都為了更全面、更深入地揭示貝氏體的奧秘。掌握并有效運用這些測試方法，是提升含貝氏體鋼鐵材料性能、保障其可靠應用的關鍵支撐。隨著表征技術的不斷進步（如三維原子探針技術APT、高分辨率EBSD等），對貝氏體組織與性能關系的認識也將更加深刻，推動材料科學和工程應用的持續發展。
