白口鑄鐵解析：組織特性與特殊應(yīng)用價(jià)值

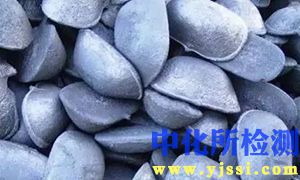

白口鑄鐵，以其獨(dú)特的灰白金屬斷口命名，是鑄造材料家族中性能鮮明的一員。其形成源于鐵水在凝固過程中碳元素未能以石墨形態(tài)析出，而是完全以化合態(tài)滲碳體形式存在。這種特殊的組織狀態(tài)，賦予了它一系列與眾不同的性能特點(diǎn)，使其在特定工業(yè)領(lǐng)域具備不可替代的價(jià)值。

一、核心成因：凝固速度抑制石墨化

區(qū)別于灰鑄鐵中片狀石墨的形成路徑，白口鑄鐵的誕生關(guān)鍵在于快速冷卻凝固條件。

1. 碳元素的強(qiáng)制滯留： 當(dāng)鐵水澆注入鑄型后，若冷卻速度足夠快（如薄壁鑄件或金屬型鑄造），碳原子在凝固過程中來不及擴(kuò)散聚集形成石墨晶核并長大。

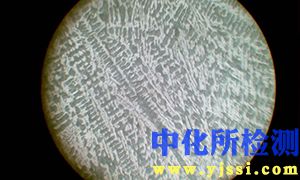

2. 滲碳體的主導(dǎo)地位： 快速冷卻抑制了石墨化過程，迫使碳元素以硬度極高的化合物——滲碳體的形式存在。滲碳體（Fe?C）與奧氏體（或其轉(zhuǎn)變產(chǎn)物珠光體、萊氏體）共同構(gòu)成了白口鑄鐵的主要組織。
3. 合金元素的推波助瀾： 鑄鐵中加入某些強(qiáng)烈阻礙石墨化的元素，如鉻、鉬、釩、錳（含量較高時(shí)）等，即使在相對(duì)較慢的冷卻速度下，也能促成白口組織的形成。這是耐磨白口合金鑄鐵（如高鉻鑄鐵）的理論基礎(chǔ)。

二、性能的雙刃劍：硬度與脆性的矛盾統(tǒng)一

滲碳體的主導(dǎo)地位深刻塑造了白口鑄鐵的性能輪廓。

• 卓越的硬度與耐磨性：
  • 硬度之王： 白口鑄鐵的宏觀硬度通常在350-600 HBW范圍內(nèi)，遠(yuǎn)高于灰鑄鐵。其微觀硬度更甚，滲碳體本身的硬度高達(dá)800-1100 HV（維氏硬度），像高鉻白口鑄鐵中初生碳化物的硬度甚至可達(dá)到1400-1800 HV。
  • 耐磨性優(yōu)異： 極高的硬度使其對(duì)磨料磨損（如礦石、砂礫等硬質(zhì)顆粒的切削或鑿削）具有極強(qiáng)的抵抗能力。這是白口鑄鐵最核心、最具價(jià)值的性能優(yōu)勢(shì)。
• 固有的脆性與加工困難：
  • 脆性顯著： 大量硬而脆的滲碳體網(wǎng)絡(luò)割裂了基體，導(dǎo)致其韌性極低，抗沖擊性能差，在沖擊載荷或拉伸應(yīng)力下極易發(fā)生脆性斷裂。
  • 加工性極差： 極高的硬度使其幾乎無法進(jìn)行常規(guī)的切削加工（車、銑、鉆、刨等），只能通過磨削或電火花加工等特殊方法進(jìn)行精整。鑄造是其最主要的成形方式，且對(duì)鑄件形狀的復(fù)雜性有一定限制。
• 其他次要特性：
  • 鑄造性能尚可： 鐵水流動(dòng)性通常優(yōu)于灰鑄鐵（因無石墨析出膨脹），收縮率較大。
  • 減震性差： 缺乏石墨片對(duì)振動(dòng)的吸收衰減作用，減震性能遠(yuǎn)低于灰鑄鐵。
  • 耐蝕性有限： 普通白口鑄鐵耐蝕性一般，但合金化（尤其是高鉻）可顯著提高其耐蝕耐磨性。

三、應(yīng)用定位：耐磨工況下的專屬利器

基于其卓越的耐磨性和突出的脆性特點(diǎn)，白口鑄鐵的應(yīng)用高度聚焦于承受強(qiáng)烈磨料磨損且沖擊載荷較低的工況。

• 典型應(yīng)用領(lǐng)域與部件：
  • 礦山冶金機(jī)械： 球磨機(jī)磨球、襯板，破碎機(jī)顎板、錘頭，溜槽襯板，燒結(jié)機(jī)篦條。
  • 水泥建材工業(yè)： 球磨機(jī)襯板、隔倉板、磨頭板，破碎機(jī)錘頭、反擊板，立磨磨輥、磨盤襯板。
  • 火力發(fā)電行業(yè)： 磨煤機(jī)磨輥、磨盤瓦。
  • 工程機(jī)械： 挖掘機(jī)斗齒（根部）、推土機(jī)鏟刃板（耐磨刃口部分）。
  • 軋輥制造： 某些軋鋼機(jī)的工作輥外層（冷硬層）。
  • 農(nóng)業(yè)機(jī)械： 旋耕機(jī)刀片，收割機(jī)切割器護(hù)刃器。
• 合金化提升性能： 為拓寬應(yīng)用范圍或提升特定性能，常通過添加合金元素開發(fā)各類合金白口鑄鐵：
  • 鎳硬鑄鐵： 添加Ni、Cr，改善韌性，均衡耐磨性與抗沖擊性。
  • 高鉻鑄鐵： 鉻含量通常在12-30%之間，形成高硬度的(M?C?型)碳化物，耐磨性極佳，同時(shí)鉻元素提高了基體的淬透性和耐蝕性，應(yīng)用最為廣泛。
  • 低鉻/中鉻鑄鐵： 成本效益相對(duì)較好，在要求適中的場(chǎng)合使用。

四、總結(jié)：優(yōu)勢(shì)與局限的精準(zhǔn)平衡

白口鑄鐵是材料世界中的一個(gè)“極端”代表。它以犧牲韌性、加工便利性為代價(jià)，換取了頂尖的硬度與抗磨料磨損能力。其價(jià)值并非在于通用性，而在于特殊工況下的專屬性。理解其脆硬本質(zhì)形成的機(jī)理（快速冷卻/合金化抑制石墨化），深刻認(rèn)識(shí)其硬度/耐磨性與脆性/難加工性這對(duì)核心矛盾關(guān)系，是正確選用和應(yīng)用白口鑄鐵的關(guān)鍵。在那些磨損嚴(yán)酷、沖擊有限的場(chǎng)景下，白口鑄鐵（尤其合金白口鑄鐵）仍是難以替代的經(jīng)濟(jì)高效解決方案。材料工程師需精準(zhǔn)把握其性能邊界，在“硬”與“脆”的辯證統(tǒng)一中尋找最佳應(yīng)用點(diǎn)，充分發(fā)揮其在復(fù)雜工況下捍衛(wèi)設(shè)備壽命的獨(dú)特價(jià)值。
