制動鼓性能測試：關(guān)鍵技術(shù)與質(zhì)量保障

引言：安全行駛的基石

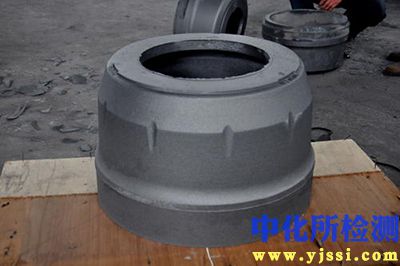

制動鼓作為鼓式制動系統(tǒng)的核心旋轉(zhuǎn)部件，其性能直接關(guān)系到車輛的制動效能、穩(wěn)定性和行車安全。在反復(fù)承受巨大制動力矩、高溫摩擦及熱沖擊的嚴(yán)苛工況下，制動鼓必須具備優(yōu)異的強度、剛度、耐磨性、熱穩(wěn)定性和抗疲勞能力。因此，建立科學(xué)、嚴(yán)謹(jǐn)?shù)闹苿庸臏y試體系，是確保產(chǎn)品出廠質(zhì)量、保障道路交通安全的關(guān)鍵環(huán)節(jié)。

二、核心測試項目與方法
一套完整的制動鼓測試方案，涵蓋從材料特性到實際運行性能的全方位評估：

1. 尺寸與幾何精度：

   • 目的： 確保與制動蹄片正確配合，避免偏磨、抖動或異響。
   • 內(nèi)容：
     • 內(nèi)徑、工作面寬度、法蘭直徑等關(guān)鍵尺寸公差測量。
     • 工作面的圓柱度、圓度檢測。
     • 安裝面（法蘭端面）的端面跳動量檢測。
   • 設(shè)備： 高精度三坐標(biāo)測量儀(CMM)、精密游標(biāo)卡尺、千分尺、跳動儀等。

2. 材料性能與金相分析：

   • 目的： 驗證材料成分、組織及基本物理機械性能是否符合設(shè)計要求。
   • 內(nèi)容：
     • 化學(xué)成分光譜分析。
     • 硬度測試（布氏硬度HB或洛氏硬度HRC）。
     • 抗拉強度、屈服強度、延伸率測試（取樣）。
     • 金相組織觀察（石墨形態(tài)、基體組織、晶粒度）。
   • 設(shè)備： 光譜儀、硬度計、萬能材料試驗機、金相顯微鏡。

3. 靜強度與剛度試驗：

   • 目的： 評估在極端靜載荷作用下抵抗變形和開裂的能力。
   • 方法：
     • 徑向壓縮試驗：在制動鼓徑向上施加遞增壓力，直至產(chǎn)生永久變形或裂紋，記錄最大載荷或變形量。
     • 三點/四點彎曲試驗（適用于法蘭或特定結(jié)構(gòu)）。
   • 設(shè)備： 大型液壓伺服壓力試驗機。

4. 動力學(xué)平衡測試：

   • 目的： 防止因質(zhì)量分布不均導(dǎo)致高速旋轉(zhuǎn)時產(chǎn)生振動，影響制動平順性和乘坐舒適性。
   • 方法： 將制動鼓安裝在平衡機上高速旋轉(zhuǎn)，檢測不平衡量和相位，并通過加重或去重法進行校正。
   • 設(shè)備： 動平衡機。

5. 熱疲勞與熱沖擊試驗：

   • 目的： 模擬制動過程中反復(fù)急冷急熱工況，評估抗熱裂能力（俗稱龜裂）。
   • 方法：
     • 臺架熱循環(huán)試驗： 在專用慣性制動臺架上，按設(shè)定程序反復(fù)進行高強度制動，使制動鼓溫度在短時間內(nèi)劇烈升降（如從室溫升至500°C以上再冷卻），循環(huán)數(shù)百甚至數(shù)千次。
     • 實驗室熱沖擊試驗： 將制動鼓局部快速加熱（如感應(yīng)加熱）至高溫，然后急速冷卻（噴水或冷風(fēng)），觀察表面是否產(chǎn)生裂紋及裂紋擴展情況。
   • 設(shè)備： 慣性制動臺架、感應(yīng)加熱設(shè)備、溫度控制系統(tǒng)、高速紅外熱像儀監(jiān)控溫度場分布。

6. 高速旋轉(zhuǎn)破裂試驗：

   • 目的： 評估制動鼓在遠超正常使用轉(zhuǎn)速下的結(jié)構(gòu)安全性（失效轉(zhuǎn)速）。
   • 方法： 將制動鼓置于防護罩內(nèi)，在專用超速試驗臺上不斷提升轉(zhuǎn)速，直至其破裂。破裂轉(zhuǎn)速應(yīng)遠高于車輛可能達到的最大轉(zhuǎn)速（通常設(shè)定為安全倍數(shù)）。
   • 設(shè)備： 超速試驗臺、高速攝像記錄系統(tǒng)（用于捕捉破裂瞬間形態(tài)）。

7. 摩擦磨損性能模擬：

   • 目的： 在受控條件下初步評估制動鼓與摩擦片的匹配性及耐磨潛力（更全面的評估通常在整車或總成臺架上進行）。
   • 方法： 使用摩擦磨損試驗機，模擬制動壓力、速度和溫度，測試摩擦系數(shù)穩(wěn)定性、磨損量（制動鼓體積損失）、表面狀態(tài)變化等。
   • 設(shè)備： 摩擦磨損試驗機。

三、測試流程要點

1. 樣本準(zhǔn)備： 抽樣需符合統(tǒng)計規(guī)則，樣本標(biāo)識清晰，表面清潔。
2. 初始狀態(tài)記錄： 詳細記錄測試前樣本的尺寸、重量、外觀。
3. 設(shè)備校準(zhǔn)： 確保所有測試儀器、傳感器均在有效校準(zhǔn)期內(nèi)。
4. 測試執(zhí)行： 嚴(yán)格按照標(biāo)準(zhǔn)測試規(guī)程操作，精確控制加載速率、溫度、轉(zhuǎn)速等參數(shù)。
5. 過程監(jiān)控與數(shù)據(jù)采集： 使用應(yīng)變片、熱電偶、位移傳感器、高速攝像等實時監(jiān)測關(guān)鍵參數(shù)（應(yīng)力、應(yīng)變、溫度、變形）。
6. 結(jié)果記錄與評估： 詳細記錄測試數(shù)據(jù)、失效模式（如裂紋位置、擴展路徑、破裂碎片形態(tài)）、照片或視頻。
7. 報告生成： 包含測試依據(jù)標(biāo)準(zhǔn)、方法描述、樣本信息、原始數(shù)據(jù)、處理結(jié)果、圖表分析、失效分析（如發(fā)生）及明確。

四、失效模式分析與預(yù)防

• 典型失效模式：
  • 熱疲勞裂紋： 工作面沿圓周方向或徑向產(chǎn)生網(wǎng)狀裂紋，嚴(yán)重時導(dǎo)致鼓體碎裂。通常由高溫下的反復(fù)熱應(yīng)力引發(fā)。
  • 過度磨損： 工作面直徑超限，導(dǎo)致制動效能下降、踏板行程過長。
  • 失圓變形： 高溫軟化或應(yīng)力釋放不均導(dǎo)致鼓體不圓，引起制動抖動。
  • 徑向開裂： 靜強度不足或材料缺陷造成。
  • 法蘭斷裂： 安裝應(yīng)力集中或材料/鑄造缺陷導(dǎo)致。
• 預(yù)防關(guān)鍵：
  • 優(yōu)化設(shè)計與材料： 合理的結(jié)構(gòu)強化設(shè)計（如加強筋布局），選用高導(dǎo)熱性、高熱容量、低熱膨脹系數(shù)、高疲勞強度的優(yōu)質(zhì)合金鑄鐵或復(fù)合材料。
  • 嚴(yán)控制造工藝： 精確的鑄造（控制冷卻速度、減少縮松縮孔）、熱處理（消除殘余應(yīng)力、優(yōu)化基體組織）、機加工（保證精度）。
  • 科學(xué)測試把關(guān)： 通過嚴(yán)格的測試體系，早期識別設(shè)計、材料或工藝隱患，持續(xù)改進。

五、遵循標(biāo)準(zhǔn)與規(guī)范
制動鼓測試需嚴(yán)格遵循國際、國家或行業(yè)標(biāo)準(zhǔn)，例如：

• ISO國際標(biāo)準(zhǔn)（如相關(guān)材料、性能測試方法）
• SAE J431（汽車用灰鑄鐵件標(biāo)準(zhǔn)，規(guī)定材料要求）
• SAE J160（乘用車制動系統(tǒng)試驗規(guī)程，包含部件測試要求）
• GB國家標(biāo)準(zhǔn)（如GB 5763《汽車用制動器襯片》、GB/T相關(guān)材料及測試方法標(biāo)準(zhǔn)）
• ?車廠內(nèi)部技術(shù)規(guī)范（通常更為嚴(yán)苛）

六、特別注意事項

• 安全第一： 高速旋轉(zhuǎn)、高壓加載、高溫測試均存在高風(fēng)險，必須配備堅固的防護罩、應(yīng)急制動裝置，操作人員嚴(yán)格遵守安全規(guī)程。
• 溫度測量準(zhǔn)確性： 熱電偶的焊接位置、數(shù)量至關(guān)重要，需真實反映制動鼓關(guān)鍵區(qū)域的溫度變化。
• 傳感器標(biāo)定與干擾： 確保應(yīng)變片、位移傳感器等信號傳輸可靠，排除電磁干擾。
• 試驗載荷譜的代表性： 臺架試驗的工況（載荷、速度、溫度循環(huán)）應(yīng)力求貼近實際使用中最嚴(yán)酷的場景。
• 失效分析的深度： 對失效件進行斷口分析、微觀組織觀察，找出根本原因，是提升產(chǎn)品質(zhì)量的核心環(huán)節(jié)。

：質(zhì)量與安全的閉環(huán)
制動鼓測試絕非簡單的形式檢查，而是一個融合了材料科學(xué)、機械工程、測試技術(shù)的系統(tǒng)工程。從精準(zhǔn)的尺寸控制到嚴(yán)酷的熱疲勞考驗，每一項測試都是對產(chǎn)品極限能力的探知和對潛在風(fēng)險的排查。唯有建立起科學(xué)、系統(tǒng)、嚴(yán)苛的測試評價體系，并貫穿于產(chǎn)品研發(fā)、生產(chǎn)制造和質(zhì)量控制的全過程，才能真正筑牢車輛制動安全的基石，確保每一個制動鼓在關(guān)鍵時刻都能可靠地擔(dān)當(dāng)起守護生命的重任。持續(xù)的測試驗證與基于數(shù)據(jù)的優(yōu)化迭代，是實現(xiàn)制動鼓高性能、長壽命與高可靠性的不二法門。
