保溫釘檢測：守護建筑圍護系統安全的關鍵環節

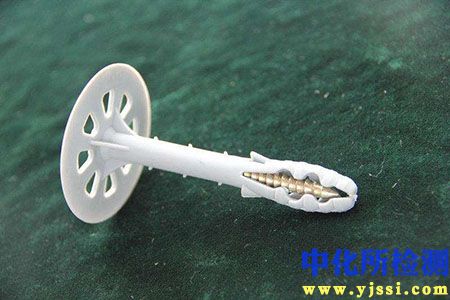

保溫釘，作為建筑外墻外保溫系統（ETICS）或屋面保溫層的關鍵錨固構件，其性能與安裝質量直接關系到整個保溫系統的長期穩定性、安全性和耐久性。規范的保溫釘檢測是確保工程質量、防范脫落風險、保障人民生命財產安全不可或缺的重要技術手段。

一、 檢測的必要性：為何要重視保溫釘質量？

保溫釘雖小，責任重大。其核心作用是將保溫層牢固地錨固在建筑基層墻體上，承受風荷載、自重以及溫度變化產生的應力。若保溫釘存在質量問題或安裝不當，極易導致：

1. 保溫層脫落風險： 錨固失效是保溫層大面積空鼓甚至脫落的直接誘因，尤其在高層建筑，后果不堪設想。
2. 安全隱患： 脫落的保溫板可能造成高空墜物，嚴重威脅行人及財產安全。
3. 能源損失： 保溫層松動、空鼓會破壞其連續性，顯著降低建筑保溫隔熱效果，增加能源消耗。
4. 滲水隱患： 錨固點可能成為水分侵入保溫層內部的通道，引發保溫材料性能下降、內部腐蝕等問題。
5. 縮短建筑壽命： 保溫系統失效會加速墻體結構劣化，影響建筑整體使用壽命。

因此，對保溫釘的材料性能、錨固力以及施工質量進行科學、嚴格的檢測，是保障建筑圍護系統安全可靠運行的基石。

二、 檢測的核心對象：檢什么？

保溫釘檢測主要聚焦于以下關鍵方面：

1. 原材料性能檢測：

   • 材質與規格： 核查保溫釘（釘桿、套管、圓盤等）材質（如不銹鋼、尼龍等）、直徑、長度、套管尺寸、圓盤直徑等是否符合設計要求及相關產品標準。
   • 力學性能： 測試釘桿的抗拉強度、抗彎強度；套管或圓盤的抗壓強度/承載力等。
   • 耐久性能（關鍵）： 評估保溫釘（尤其是塑料部件）在長期使用環境（紫外線、冷熱循環、凍融、化學環境等）下的耐老化性能、耐腐蝕性能（對于金屬件）等，確保其長期有效性。

2. 現場錨固性能檢測（重中之重）：

   • 錨固力（拉拔力）檢測： 這是現場檢測的核心項目。通過專用拉拔儀，對已安裝的保溫釘施加垂直于墻面的拉力，測定其從基層中拔出或破壞時的最大荷載值。該值必須滿足設計要求及國家或地方相關規范（如JG/T 366、JGJ 144等）規定的最低標準值（如：在混凝土基材中通常要求≥0.60kN/個）。
   • 錨固深度： 測量保溫釘在基層中的有效錨固深度是否符合設計要求（不同基材要求不同）。
   • 破壞模式判定： 觀察拉拔破壞發生的位置（釘桿斷裂、套管變形、基材破壞、膠粘劑失效等），判斷錨固系統的薄弱環節。

3. 施工質量檢查：

   • 安裝數量與間距： 檢查保溫釘的實際安裝數量、分布間距是否與設計圖紙和規范要求一致（尤其在邊緣、洞口等關鍵部位）。
   • 安裝垂直度： 檢查保溫釘是否垂直釘入基層，避免傾斜導致錨固力下降。
   • 圓盤壓入深度： 確保圓盤將保溫板適度壓緊，避免過松或過度壓縮保溫板。
   • 基材適配性： 確認所選保溫釘類型（如敲擊式、旋入式）和規格是否與現場實際基材（混凝土、實心磚、多孔磚、加氣混凝土、空心砌塊、輕質隔墻板等）相匹配。

三、 檢測方法與流程：如何檢？

保溫釘檢測通常結合實驗室檢測和現場檢測：

1. 實驗室檢測：

   • 原材料送檢： 按照相關產品標準（如JG/T 366《外墻保溫用錨栓》），對新進場的保溫釘進行抽樣，送有資質的檢測機構進行材質、規格、力學性能、耐老化等項目的全面檢測。這是保證材料源頭合格的關鍵。

2. 現場檢測（錨固力為主）：

   • 抽樣原則： 遵循相關驗收規范（如JGJ 144），按檢驗批（如相同材料、工藝、施工條件的墻面，每500-1000㎡劃分為一個檢驗批）隨機抽取一定數量的樣本點（通常每批不少于3個/組）。應覆蓋不同部位（不同高度、不同朝向、不同基材區域、陽角、洞口周邊等）。
   • 檢測設備： 使用經過計量校準的數顯式或機械式錨固力現場拉拔儀，配合專用夾具。
   • 檢測步驟：
     • 選定檢測點，清理表面浮灰。
     • 安裝拉拔儀，確保加力方向垂直于墻面。
     • 均勻、連續加載，控制加載速率（通常0.5-1.0 kN/s）。
     • 記錄最大拉拔力值（kN）及破壞模式（釘桿拉斷、套管拉出、基材破壞等）。
     • 詳細記錄檢測點位置、保溫釘型號、基材類型等信息。
   • 非破壞性檢測（輔助）： 對于某些特殊要求或大面積普查，可采用沖擊回波法、超聲波法等非破壞性方法初步評估錨固質量，但結果通常需與拉拔試驗結合判斷。

3. 施工質量核查： 通過目視、尺量、計數等方法檢查安裝數量、間距、垂直度、壓緊程度等。

四、 常見問題與結果判定

檢測中常發現的問題包括：

• 錨固力不達標： 低于規范或設計要求的最低值。
• 破壞模式異常： 如大量出現基材破壞（表明基材強度不足或保溫釘選型不當），或套管被拉出（錨固失效）。
• 安裝數量/間距不足： 未按設計要求布置。
• 錨固深度不足： 未達到規定深度。
• 保溫釘與基材不匹配： 如在多孔磚或加氣混凝土上使用了不合適的普通敲擊釘。
• 材料不合格： 實驗室檢測發現材質、力學性能或耐久性不達標。

結果判定： 依據設計文件、相關產品標準（JG/T 366）和工程驗收規范（JGJ 144等）進行。核心判定依據是：

• 現場拉拔力平均值≥設計值或規范要求值。
• 單個樣本的拉拔力最小值≥設計值或規范要求值的某個百分比（如80%）。
• 破壞模式應為可接受的模式（如釘桿拉斷），而非基材大面積破壞或錨固失效。
• 安裝數量、間距等施工質量符合要求。
• 原材料檢測合格報告。

若檢測結果不合格，必須停止后續施工，分析原因（材料問題、施工工藝問題、設計選型問題、基材問題等），采取更換材料、調整施工工藝、加固處理或局部返工等措施，并重新進行檢測，直至合格。

五、 ：持續提升檢測效能，筑牢安全防線

保溫釘檢測絕非簡單的形式流程，而是貫穿于材料選型、進場驗收、施工過程控制及最終驗收的持續性質量保障活動。隨著建筑節能標準的不斷提高和新型保溫體系的應用，對保溫釘及其檢測技術的要求也日益提高：

• 標準化與精細化： 持續完善檢測標準，細化不同基材、不同保溫體系下的具體要求。
• 智能化與高效化： 探索應用智能化拉拔設備、大數據管理平臺等，提高檢測效率和數據分析能力。
• 重視耐久性評估： 加強保溫釘長期服役性能的評估方法和標準研究。
• 強化過程監管： 將檢測關口前移，加強材料源頭控制和施工過程旁站監督。

只有通過科學、嚴謹、規范的保溫釘檢測，及時發現并消除潛在風險，才能從根本上保障建筑外墻外保溫系統的安全可靠，為建筑物的長久使用和人民的安全生活構筑堅實屏障。這要求建設、設計、施工、監理、檢測等各方責任主體共同重視、嚴格履職，將質量安全意識落實到每一個錨固點上。
