重晶石檢測：關鍵指標與分析方法解析

引言

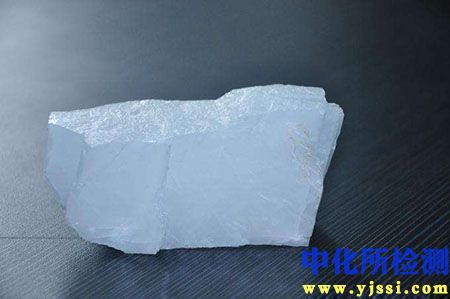

重晶石（主要成分為硫酸鋇，BaSO?）作為重要的非金屬礦產資源，其品質直接影響下游應用的性能。準確、全面的檢測是保障原料質量、優化生產工藝的關鍵環節。以下系統闡述重晶石檢測的核心內容。

一、 物理性能檢測

• 密度測定：
  • 核心意義： 密度（比重）是評價重晶石品質的核心指標之一，尤其在鉆井泥漿加重劑應用中至關重要。
  • 常用方法： 比重瓶法（依據阿基米德原理）、液體置換法（使用已知密度的惰性液體）。要求樣品純凈、干燥、無氣泡。高純度重晶石的理論密度約為4.50 g/cm³。
• 白度與顏色：
  • 核心意義： 在涂料、顏料、填料等應用中，白度和色澤是關鍵指標，直接影響產品外觀。
  • 常用方法： 使用精密白度儀（如亨特白度、CIE Lab系統）測量粉末樣品。需注意樣品制備的粒度一致性和壓樣緊密度。
• 粒度分布分析：
  • 核心意義： 影響重晶石粉體的流動性、分散性、填充密度以及在涂料、塑料等領域的應用性能。
  • 常用方法： 激光粒度衍射法（濕法或干法分散）、沉降法（如沉降天平、光透沉降儀）。需根據應用要求選擇合適的測試范圍（如D50, D97）。
• 硬度和莫氏硬度：
  • 核心意義： 反映材料的耐磨性和加工性能。
  • 常用方法： 使用莫氏硬度計進行劃痕測試。重晶石的莫氏硬度約為3.0-3.5。

二、 化學成分檢測

• 硫酸鋇（BaSO?）主含量測定：
  • 核心意義： 主含量是評價重晶石品位和純度最根本的指標。
  • 經典方法： 重量法（硫酸鋇重量法）
    • 原理：樣品經酸溶解后（通常用鹽酸或混合酸），鋇離子與加入的硫酸根形成硫酸鋇沉淀，經過濾、洗滌、灼燒至恒重，計算BaSO?含量。
    • 優點：準確度高，常作為仲裁方法。
    • 缺點：操作繁瑣、耗時長。
  • 現代儀器法：
    • X射線熒光光譜法： 快速、無損，可同時測定多種元素，是生產控制和貿易中廣泛使用的方法。需要建立校準曲線或使用基本參數法。
    • 電感耦合等離子體發射光譜法/質譜法： 具有極高的靈敏度和多元素同時分析能力，特別適合痕量雜質分析。樣品通常需要酸消解。
• 雜質元素分析：
  • 核心意義： 鐵（Fe?O?）、二氧化硅（SiO?）、碳酸鹽（CaCO?, MgCO?）、鋁（Al?O?）、鍶（Sr）、鉛（Pb）、汞（Hg）、鎘（Cd）、砷（As）等雜質的存在會影響重晶石的顏色、化學穩定性、密度以及在特定領域（如醫藥、食品接觸材料）的安全性。
  • 常用方法：
    • X射線熒光光譜法（XRF）：主次量雜質分析。
    • 電感耦合等離子體發射光譜法/質譜法（ICP-OES/MS）：痕量雜質分析。
    • 原子吸收光譜法（AAS）：特定元素分析。
    • 容量法：如EDTA滴定鈣、鎂。
    • 灼燒減量：評估碳酸鹽、水分等揮發性組分。

三、 功能性能檢測（針對特定應用）

• 鉆井級重晶石檢測：
  • 比重： 必須達到或超過最低要求值（通常≥4.20 g/cm³）。
  • 水溶性堿土金屬（以鈣計）： 需嚴格控制（通常<250 mg/kg），過高會影響泥漿流變性。
  • 細度（通過200目或325目篩比例）： 影響懸浮性和加重效率。
  • 粘滯效應： 特定測試，評估其在高密度泥漿中對粘度的影響。
• 化工填料級重晶石檢測：
  • 白度、亮度： 關鍵指標。
  • 吸油值： 反映粉體在油性體系（如油漆）中的吸油能力。
  • 分散性： 評估其在介質中的分散難易程度和穩定性。
  • 化學惰性： 耐酸堿性測試。
• 防輻射混凝土用重晶石檢測：
  • 密度： 要求高。
  • 硫酸鋇含量： 要求高（通常>90%）。
  • 雜質控制： 尤其關注放射性元素含量。

四、 樣品前處理與注意事項

• 取樣： 遵循代表性原則，按標準方法多點取樣、縮分。
• 干燥： 檢測前樣品需在105-110°C下充分干燥至恒重，去除游離水和部分吸附水。
• 粉碎與研磨： 根據檢測項目要求（如XRF、化學分析）將樣品研磨至所需細度（通常過100-200目篩），保證均一性。注意避免污染。
• 消解： 進行ICP-OES/MS或AAS等濕化學分析時，需選擇合適的酸體系（如鹽酸、硝酸、氫氟酸或其混合酸）進行完全消解。

五、 檢測標準與規范

重晶石檢測通常依據相關的國家標準、行業標準或國際通用標準進行，確保檢測方法的可靠性、可比性和結果的權威性。常見標準涉及取樣制樣方法、物理性能測試方法、化學成分分析方法等。

六、 常見問題與解決方案

• 比重偏低： 可能原因：雜質含量高（石英、碳酸鹽、粘土等）、樣品疏松多孔、測試誤差。解決方案：加強選礦提純、優化粉碎工藝、確保樣品致密無氣泡、嚴格按照標準操作。
• 白度不達標： 可能原因：鐵、錳等著色雜質含量高、有機質污染。解決方案：磁選除鐵、酸洗、煅燒增白（需評估對密度的影響）。
• 主含量檢測結果差異： 可能原因：不同方法（重量法 vs XRF）的誤差來源不同、樣品不均一、前處理差異。解決方案：明確檢測方法、保證樣品代表性、規范前處理操作、必要時用基準方法（重量法）驗證。

結語
系統、科學的檢測是重晶石資源高效利用的基礎。通過精準掌握物理性能、化學成分及關鍵功能指標，能夠有效指導礦山開采、選礦加工、市場銷售和終端應用，實現產品質量控制和價值最大化。檢測技術的不斷進步也將持續推動重晶石產業的升級發展。
