夾層玻璃檢測技術全解析：方法與標準體系

引言：安全玻璃的關鍵屏障

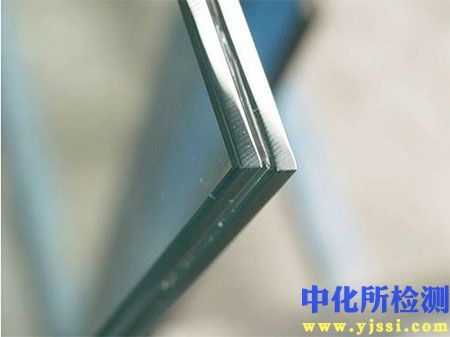

夾層玻璃憑借其獨特的抗沖擊性和破裂后的碎片粘結特性，已成為建筑、交通等領域不可或缺的安全材料。其核心在于中間的聚合物膠片（如PVB、SGP、EVA等）與兩側玻璃的牢固結合。為確保其在實際應用中發揮應有的安全防護作用，建立完善、嚴謹?shù)臋z測體系至關重要。本文將系統闡述夾層玻璃的核心檢測項目、主流技術方法、遵循的標準體系及面臨的挑戰與趨勢。

一、 夾層玻璃特性與檢測必要性

1. 結構特性： 由兩層或多層玻璃原片，中間夾以一層或多層具有粘接性能和力學性能的聚合物膠片，經高溫高壓工藝永久粘結而成。
2. 失效風險： 生產過程中可能存在的膠片與玻璃粘結不良、膠片內部缺陷（氣泡、雜質）、玻璃應力不均等問題，將嚴重影響其安全性能（如抗沖擊性、抗穿透性、碎片保持性）。
3. 檢測目標： 核心目標是驗證產品是否符合設計要求和相關安全標準，確保其在遭受沖擊、火災、長期環境作用等情況下，仍能提供可靠的防護功能（抗穿透、碎片粘結、阻隔火焰等）。

二、 核心檢測項目與方法

夾層玻璃的檢測通常涵蓋物理性能、光學性能、耐久性及安全性能等多個維度。

1. 外觀質量檢測：

   • 項目： 氣泡、雜質、劃傷、磨傷、膠合層氣泡、脫膠、裂紋、爆邊、疊差、倒圓殘留等缺陷。
   • 方法：
     • 目視檢查: 在特定光照條件（如暗背景、散射光）下，肉眼或借助放大鏡觀察。
     • 機器視覺檢測: 利用高分辨率相機、特定光源（如背光、同軸光）和圖像處理算法，自動識別、分類和定位各種表面和近表面缺陷，實現高速、高精度在線或離線檢測。

2. 尺寸與吻合度檢測：

   • 項目： 長度、寬度、厚度、對角線差、彎曲度（弓形、波形）。
   • 方法： 使用鋼卷尺、卡尺、激光測距儀、輪廓掃描儀、光學投影儀等精密測量工具。

3. 光學性能檢測：

   • 項目： 可見光透射比、可見光反射比、顏色均勻性、光畸變、光學角偏移。
   • 方法： 使用分光光度計、霧度計、光畸變檢測儀等專用設備測量。

4. 物理力學性能與安全性能檢測（重中之重）：

   • 耐熱性測試：
     • 項目： 評估玻璃在高溫環境下（如火災初期或陽光暴曬）的穩定性及膠片粘結性能。
     • 方法： 將試樣垂直放入高溫烘箱（通常設定為(100±2)℃），保持規定時間（如2小時）后觀察是否有氣泡、脫膠或其它顯著缺陷。
   • 耐濕性測試：
     • 項目： 評估玻璃在潮濕環境下的長期粘結穩定性。
     • 方法： 將試樣垂直放置在恒溫水浴槽中（通常水溫(50±2)℃），浸泡規定時間（如336小時即14天）后觀察是否有脫膠或渾濁現象。
   • 耐輻照性測試：
     • 項目： 評估玻璃及中間層在長期紫外線照射下的顏色穩定性、透光率變化及粘結性能。
     • 方法： 使用氙燈老化試驗箱或熒光紫外燈老化箱模擬陽光輻照（通常需進行長時間照射，如1000小時），檢測照射前后可見光透射比的變化及外觀變化（如變黃、起泡、脫膠）。
   • 落球沖擊剝離性能測試（抗沖擊性核心指標）：
     • 項目： 評估玻璃受小質量硬物沖擊時的抗穿透能力及沖擊后膠片粘結碎片的能力。
     • 方法： 將試樣水平放置在規定高度的沖擊架上，用特定質量的鋼球（如1040g或2260g，取決于玻璃類別和厚度）從規定高度（通常為1.2m至12m不等，依據標準要求）自由下落沖擊玻璃表面。要求玻璃在沖擊下允許破裂，但鋼球不得穿透試樣，且沖擊點周邊一定半徑內的碎片不得剝落（即滿足“不穿透”和“碎片不剝離”的雙重安全要求）。
   • 霰彈袋沖擊性能測試（抗人體沖擊核心指標）：
     • 項目： 評估玻璃承受大質量柔性物體（模擬人體）沖擊的抗穿透能力（主要用于建筑用安全玻璃）。
     • 方法： 將試樣固定在試驗框架上，用特定質量（通常為45kg±0.1kg）內裝鋼珠的皮革霰彈袋作為沖擊體，提升至規定高度后釋放，使其擺動沖擊玻璃中心。根據玻璃破裂后霰彈袋的最大穿透程度（是否穿透、穿透深度）判定其抗沖擊等級。
   • 抗風壓性能： 通過風洞試驗或計算評估其在風荷載作用下的變形和強度（尤其適用于幕墻大板面玻璃）。
   • 粘結強度測試： 評估玻璃與膠片界面的粘結力（如十字交叉法、拉伸法、剪切法）。

5. 中間層材料性能檢測：

   • 項目： 含水率、拉伸強度、斷裂伸長率、耐撕裂性、與玻璃的粘結強度、耐老化性等（通常對膠片材料本身進行檢測，作為過程質量控制）。

三、 主要檢測設備與技術

• 力學試驗機： 用于落球沖擊、霰彈袋沖擊、粘結強度測試（萬能材料試驗機）。
• 環境試驗箱： 高溫烘箱、恒溫恒濕箱、紫外/氙燈老化箱、恒溫水浴槽等，用于耐熱、耐濕、耐輻照測試。
• 光學檢測設備： 分光光度計、霧度計、光畸變儀、光學投影儀。
• 精密測量工具： 卡尺、鋼卷尺、激光測距儀、輪廓儀等。
• 自動化視覺檢測系統： 集成高分辨率相機、光源、傳送帶、圖像處理軟件，用于高速在線外觀缺陷檢測。
• 無損檢測技術探索： 如超聲檢測（評估內部脫粘、氣泡）、紅外熱成像（評估粘結均勻性、缺陷）、激光散斑干涉技術等，部分技術在特定應用中具有潛力。

四、 標準體系：檢測的基石

夾層玻璃的生產和檢測嚴格遵循國家、行業及國際標準，確保評判尺度的一致性：

• 中國國家標準： GB 15763.3《建筑用安全玻璃 第3部分：夾層玻璃》是建筑領域最主要的強制性標準，詳細規定了各項性能要求及檢測方法。GB 9656《汽車安全玻璃》則規范了汽車用夾層玻璃的要求。
• 國際標準： ISO 12543系列《建筑玻璃-夾層玻璃和夾層安全玻璃》是國際上廣泛認可的標準。
• 歐洲標準： EN ISO 12543系列（等同采用ISO標準），以及特定性能的測試標準（如EN 12600對擺錘沖擊的要求）。
• 美國標準： ANSI Z97.1《建筑用安全玻璃材料-安全性能規范及試驗方法》、ASTM C1172《夾層玻璃標準規范》等。
  • 重要性： 標準明確規定了不同應用場景（建筑、車輛、防彈、防火等）對夾層玻璃的具體性能指標、檢測方法、取樣規則和合格判定準則，是保障產品質量和安全性的根本依據。

五、 挑戰與發展趨勢

1. 挑戰：

   • 復雜缺陷檢測： 微小氣泡、雜質、膠合層內部缺陷、局部脫膠（特別是邊部）的有效檢出仍是難點。
   • 無損量化評估： 對粘結強度、內部應力分布等重要性能目前仍主要依賴破壞性試驗，亟需可靠的無損量化檢測技術。
   • 新型材料適用性： SGP、EVA、TPU等功能性膠片以及超薄玻璃、曲面玻璃等新結構的出現，對現有檢測標準和技術的適用性提出挑戰。
   • 在線檢測速度與精度平衡： 生產線上對高速、高精度、全覆蓋檢測的需求日益提升。

2. 發展趨勢：

   • 智能視覺檢測深化： AI深度學習算法在缺陷識別分類、降低誤報率方面將發揮更大作用，向更智能、更自適應方向發展。
   • 多模態無損檢測融合： 結合超聲、紅外、激光散斑、太赫茲等多種技術，優勢互補，實現對內部粘結狀態、應力、缺陷的綜合無損評估。
   • 在線檢測系統升級： 更高分辨率、更快成像速度、更強大處理能力的集成系統，實現生產全流程的實時監控和質量預警。
   • 標準動態更新： 針對新材料、新結構、新應用場景（如光伏夾層玻璃），相關檢測標準將持續更新和完善。

：質量與安全的堅實防線
夾層玻璃檢測是保障其作為關鍵安全材料性能可靠性的重要環節。從嚴格的外觀篩查到嚴苛的環境老化與力學沖擊測試，每一項檢測都是對其在極端或長期服役條件下能否堅守安全防線的驗證。隨著材料科學的進步和應用需求的多元化，檢測技術也在不斷創新和發展。持續完善的標準體系、日益精進的檢測裝備（尤其是智能化、無損化方向）以及嚴格的檢測流程執行，共同構筑起夾層玻璃產品質量與使用安全的堅實壁壘。加強檢測技術攻關，推動標準與時俱進，是確保這一重要安全屏障始終堅固可靠的關鍵所在。
