材料缺陷的“聲音”偵探——聲發射檢測技術解析

在工業生產與基礎設施維護中，材料的完整性直接關系到安全與效益。當金屬壓力容器在高溫高壓下出現微小裂紋，當混凝土橋梁的鋼筋因腐蝕發生斷裂，當航空發動機的葉片因疲勞產生損傷，這些隱藏的缺陷往往不會“沉默”——它們會以彈性波的形式釋放能量，發出人耳無法聽見的“聲音”。聲發射檢測（Acoustic Emission Testing, AET）正是通過“傾聽”這些聲音，實現對材料缺陷的實時監測與定位的非破壞性檢測技術。它如同一位“材料醫生”，用“聽診器”捕捉材料內部的“健康信號”，為工業安全保駕護航。

一、聲發射檢測的底層邏輯：材料的“發聲”機制

聲發射現象的本質是材料內部能量快速釋放的結果。當材料受到外部載荷（如壓力、拉力、溫度變化）或內部應力作用時，缺陷（如裂紋、空洞、夾雜）的擴展會導致周圍介質發生彈性變形，這種變形以彈性波的形式向四周傳播，形成聲發射信號。這些信號的頻率通常在10kHz至1MHz之間，屬于超聲波或次聲波范圍，需通過專用傳感器接收并轉換為電信號，再經處理分析還原為缺陷信息。

簡單來說，聲發射檢測的邏輯可以概括為：
缺陷活動→能量釋放→彈性波傳播→傳感器接收→信號分析→缺陷定位與識別。
與超聲檢測、射線檢測等“主動發射信號”的技術不同，聲發射是“被動接收”材料自身發出的信號，因此更擅長捕捉動態缺陷（如裂紋擴展、疲勞損傷）的過程，而非靜態缺陷的“快照”。

二、聲發射檢測系統：從“聽聲”到“辨癥”的技術鏈條

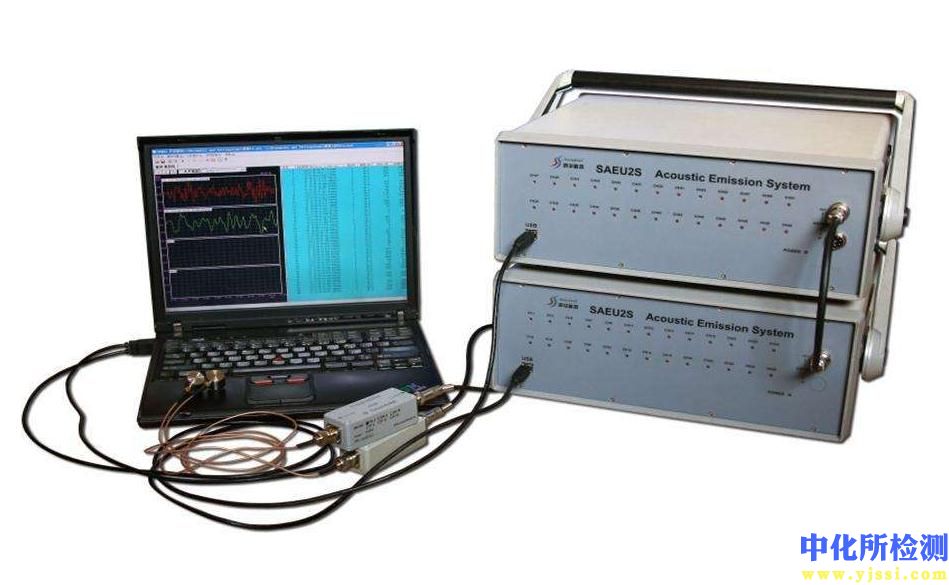

一套完整的聲發射檢測系統由傳感器、前置放大器、數據采集儀、分析軟件四大核心組件構成，協同完成“信號捕獲-傳輸-處理-解讀”的全流程：

1. 傳感器：材料聲音的“拾音器”

傳感器是聲發射檢測的“耳朵”，其性能直接決定了信號的質量。目前應用最廣泛的是壓電陶瓷傳感器，它利用壓電效應（機械振動轉化為電信號）接收彈性波。為了適應不同場景，傳感器需具備以下特性：

• 寬頻率響應：覆蓋缺陷可能產生的信號頻率（如金屬材料常用100-300kHz，混凝土常用20-100kHz）；
• 高靈敏度：能檢測到微弱的缺陷信號（如裂紋擴展時的微納米級位移）；
• 抗干擾性：抵御環境噪聲（如機械振動、電磁輻射）的影響。

此外，針對高溫（如煉油廠管道）、腐蝕（如海洋平臺結構）等極端環境，還開發了耐高溫傳感器（可耐500℃以上）、防腐傳感器（如聚四氟乙烯封裝）等專用類型。

2. 信號處理：從“噪聲”中提取“有用信息”

傳感器接收的信號包含大量噪聲（如設備運轉聲、環境振動），需通過前置放大器（放大信號至可采集范圍）和濾波器（過濾無關頻率）進行預處理。數據采集儀將模擬信號轉換為數字信號后，分析軟件需通過以下算法實現缺陷的定位與識別：

• 時差定位法：通過多個傳感器接收信號的時間差，計算缺陷的三維坐標（類似GPS定位原理）；
• 參數分析法：提取信號的特征參數（如幅值、上升時間、能量、計數），判斷缺陷的類型（如裂紋擴展、夾雜破裂）；
• 波形分析法：對信號波形進行傅里葉變換、小波分析，識別缺陷的頻率特征（如裂紋擴展的高頻信號 vs 機械振動的低頻信號）。

例如，當壓力容器的焊縫出現裂紋時，聲發射信號的能量值會隨裂紋擴展而遞增，計數率（單位時間內的信號次數）會突然上升，通過這些參數可實時預警缺陷的惡化。

三、聲發射檢測的應用場景：從工業到民生的“安全屏障”

聲發射檢測的核心優勢是實時性、全面性、非破壞性，因此被廣泛應用于需要連續監測或難以停機檢測的場景：

1. 工業設備安全監測：壓力容器與管道的“健康監護”

在煉油、化工、電力等行業，壓力容器（如反應釜、儲罐）和高壓管道是關鍵設備，其內部的裂紋、腐蝕等缺陷可能引發爆炸或泄漏。聲發射檢測可在設備運行狀態下實時監測缺陷的擴展：

• 例如，某煉油廠的原油儲罐在定期檢測中，通過聲發射技術發現了罐底焊縫的微小裂紋（長度僅2mm），及時進行了修復，避免了原油泄漏事故；
• 對于高溫高壓管道（如核電站的蒸汽管道），聲發射傳感器可長期安裝在管道表面，通過遠程數據傳輸實現24小時監控。

2. 航空航天：飛行器結構的“疲勞預警”

航空發動機的葉片、飛機機翼的蒙皮等結構，在反復起降和飛行中會發生疲勞損傷。聲發射檢測可在飛行器地面維護或飛行過程中監測疲勞裂紋的產生：

• 例如，飛機機翼的鋁合金結構在疲勞試驗中，聲發射信號的幅值會隨裂紋長度增加而增大，當幅值超過閾值時，系統會發出預警，提示維護人員更換部件；
• 航天飛機的固體火箭發動機外殼，通過聲發射監測可及時發現推進劑燃燒時的結構變形。

3. 土木工程：橋梁與建筑的“壽命評估”

橋梁的纜索、橋墩，建筑的混凝土結構等，因長期受荷載、腐蝕等因素影響，容易出現內部缺陷。聲發射檢測可用于大型結構的健康監測：

• 例如，某斜拉橋的鋼纜在使用10年后，通過聲發射技術檢測到纜索內部鋼絲的斷裂信號（每根鋼絲斷裂會產生一次聲發射事件），通過定位算法確定了斷裂位置，及時更換了纜索；
• 混凝土建筑的墻體裂縫，聲發射信號的頻率特征可區分是溫度裂縫（低頻）還是結構性裂縫（高頻）。

4. 其他領域：材料研究與質量控制

在材料科學研究中，聲發射檢測可用于研究金屬、陶瓷、復合材料的斷裂機制（如裂紋的起始、擴展、止裂過程）；在制造業中，可用于監測焊接、鑄造過程中的缺陷（如焊接氣孔、鑄件縮孔），提高產品質量。

四、聲發射檢測的優勢與挑戰：并非“萬能”但不可替代

1. 核心優勢

• 實時監測：能捕捉缺陷的動態變化（如裂紋擴展的全過程），而非靜態缺陷的“快照”；
• 非破壞性：無需拆卸設備或破壞材料，適合在役設備的監測；
• 全面覆蓋：傳感器可覆蓋大面積結構（如整個儲罐、橋梁），實現全域監測；
• 早期預警：能檢測到微小缺陷（如微米級裂紋），比傳統檢測方法（如超聲、射線）更敏銳。

2. 主要挑戰

• 信號干擾：環境噪聲（如機械振動、電磁輻射）會掩蓋缺陷信號，需通過降噪技術（如小波去噪、陣列傳感器）解決；
• 信號識別難度：不同缺陷（如裂紋、夾雜）產生的信號特征可能重疊，需結合材料知識和機器學習算法提高識別準確率；
• 環境適應性限制：在極端環境（如高溫、高腐蝕）下，傳感器的壽命和性能會下降，需開發專用傳感器；
• 成本較高：高精度傳感器、數據采集儀及分析軟件的價格較高，限制了其在中小企業的應用。

五、未來趨勢：從“經驗依賴”到“智能診斷”

隨著人工智能、物聯網等技術的發展，聲發射檢測正從“傳統經驗驅動”向“數據智能驅動”轉型：

1. 機器學習與信號識別

通過收集大量缺陷信號數據，訓練機器學習模型（如卷積神經網絡、支持向量機），實現缺陷類型的自動識別（如裂紋vs夾雜）和嚴重程度的定量評估（如裂紋長度、擴展速率）。例如，某研究機構用深度學習模型分析聲發射信號，識別準確率從傳統方法的70%提升至95%。

2. 新型傳感器與物聯網

• 光纖傳感器：利用光纖的光彈性效應接收聲發射信號，具有抗電磁干擾、耐高溫、輕量化等優點，適合在復雜環境（如核電站、航空發動機）中使用；
• 無線傳感器網絡：將聲發射傳感器與物聯網結合，實現信號的遠程傳輸與實時監控（如智能工廠的設備健康管理系統）。

3. 多技術融合

將聲發射檢測與其他非破壞性檢測技術（如超聲、射線、紅外）融合，實現缺陷的多維度分析。例如，聲發射監測到缺陷位置后，用超聲檢測精確測量缺陷尺寸，用紅外檢測分析缺陷區域的溫度變化，提高診斷的準確性。

結語：讓材料“說話”，為安全“預警”

聲發射檢測技術的本質，是通過“傾聽”材料的“聲音”，實現對缺陷的早期發現與實時監控。它不僅是工業安全的“守護者”，也是材料科學研究的“工具”。隨著技術的不斷進步，聲發射檢測將更加智能、精準，在航空航天、土木工程、工業生產等領域發揮更大的作用。未來，當我們走進智能工廠，看到設備上的聲發射傳感器正在“監聽”每一絲細微的變化，當我們經過橋梁時，背后有一套系統正在“關注”著纜索的健康——這便是聲發射檢測技術的價值：讓隱藏的缺陷“無處遁形”，讓安全成為可感知、可預測的存在。
