串聯諧振試驗：高壓絕緣性能評估的關鍵技術

核心原理：電感與電容的諧振特性

串聯諧振試驗的核心在于利用電感（L）和電容（C）在特定頻率下的特殊響應。當試驗回路中的感抗（XL = 2πfL）與試品容抗（XC = 1/(2πfC)）在某一頻率（f0）處達到相等時，即 XL = XC，回路發生串聯諧振。此時：

• 諧振頻率： f0 = 1 / (2π√(LC))
• 回路阻抗最小： Z = R (僅為回路電阻，理想狀態下接近零)
• 回路電流最大： I = U / R (U為輸入電壓)
• 電抗器電壓 UL 與試品電壓 UC 相等： UL = UC = I * XL = I * XC = Q * U (Q為品質因數，Q = XL / R = XC / R)
• 電壓放大作用： UC = Q * U

正是這種電壓放大作用，使得試驗裝置僅需提供較小的勵磁電壓U和功率（主要用于補償回路電阻損耗），即可在試品電容C上產生幅值高（可達數百kV）、波形好（接近理想正弦波）的試驗電壓UC。品質因數Q值越高（通常幾十到幾百），所需的輸入功率越小，設備體積重量越輕。

試驗系統構成

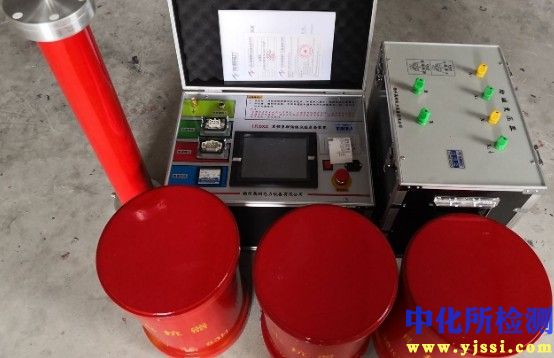

一套典型的串聯諧振試驗系統主要由以下關鍵單元構成：

1. 變頻電源： 核心控制單元，輸出頻率和幅值可調的正弦電壓。通常包含整流、濾波、逆變及控制保護電路，能自動跟蹤諧振點。
2. 勵磁變壓器： 提升變頻電源輸出電壓至所需等級，同時隔離主電路與控制電路。其容量需滿足試驗最大輸出要求。
3. 可調電抗器： 核心諧振元件，電感量可調（常通過分節或鐵芯氣隙調節），以適應不同試品電容下的諧振需求。需具備高絕緣強度。
4. 電容分壓器： 高精度測量單元，從試品高壓側分取低壓信號，供測量儀表顯示和系統保護用。要求分壓比穩定、角差小。
5. 補償電容器 (選配)： 當試品電容過小（如短電纜、GIS母線），導致諧振頻率過高超出設備范圍時使用，以增大總電容、降低諧振頻率。
6. 控制測量保護系統： 核心中樞，實現自動調諧、升壓、穩壓、測量（電壓、電流、頻率、功率、波形、耐壓時間等）、過壓/過流/閃絡保護及數據記錄。

試驗流程與操作要點

1. 前期準備：

   • 明確參數： 確定試品類型（電纜、GIS、變壓器、發電機等）、額定電壓、電容量（估算或?qū)崪y）、試驗電壓標準（如工頻耐壓值）、試驗時間。
   • 設備選型： 根據試品電容C和試驗電壓UC，計算所需諧振電抗器電感量范圍（L = 1/((2πf0)²C)）及電流I（I = 2πf0 C UC）。選擇滿足電壓、電流、頻率范圍要求的變頻電源、勵磁變、電抗器。
   • 現場布置： 劃定安全區域，可靠接地（系統一點接地），連接各設備，檢查接線無誤、絕緣距離足夠、接地牢靠。

2. 系統連接與檢查：

   • 按接線圖連接變頻電源、勵磁變、電抗器、分壓器、試品。
   • 仔細檢查所有接線、接地線、安全圍欄。
   • 斷開試品或短接高壓端進行空載升壓試驗，驗證系統功能正常（如調頻、升壓、保護）。

3. 自動調諧：

   • 接入試品。
   • 啟動變頻電源的“自動調諧”功能。電源輸出小電壓，在一定頻率范圍內掃描，通過檢測回路電流最大值點（或電壓電流同相位點）自動鎖定諧振頻率f0。

4. 升壓試驗：

   • 設置目標試驗電壓UC（對應分壓器低壓側讀數U2，需按分壓比K換算：UC = K * U2）和耐壓時間T。
   • 啟動“自動升壓”功能。系統緩慢升壓（避免暫態過電壓），在諧振狀態下，以較小輸入功率使試品電壓UC平穩升至設定值。
   • 到達UC后，系統自動計時，進入耐壓階段。此階段需密切監視電壓、電流、波形是否穩定正常。

5. 降壓與斷電：

   • 耐壓時間到，系統自動勻速降壓至零。
   • 降壓完成后，切斷變頻電源輸出。
   • 通過分壓器或?qū)Ｓ梅烹姲簦瑢υ嚻泛碗娍蛊鞒浞址烹姴⒔拥亍?/li>

6. 結果判斷：

   • 通過： 在規定電壓和時間下，無擊穿、閃絡現象，泄漏電流穩定且在允許范圍內，試驗波形無明顯畸變。
   • 未通過： 試驗中發生擊穿、閃絡，或泄漏電流異常增大、波形嚴重畸變，保護裝置動作。

核心優勢與技術價值

• 設備輕便化： 相比傳統工頻試驗變壓器，所需輸入功率僅為試品容性功率的1/Q，設備體積重量大幅減小（尤其對大電容試品），便于現場移動和試驗。
• 輸出波形優良： 產生的試驗電壓波形為正弦波，接近工頻，更符合實際運行工況，對試品絕緣考核更嚴格、更真實。
• 安全性高：
  • 試品閃絡或擊穿時，諧振條件破壞，高電壓自動消失，短路電流小。
  • 過電壓保護回路響應迅速。
  • 不會產生恢復過電壓。
• 適用范圍廣： 通過調節電抗器電感或使用補償電容，可適應從pF級（如GIS）到μF級（如長電纜）的寬范圍試品電容。
• 自動化程度高： 具備自動調諧、升壓、穩壓、測量、保護、記錄功能，操作簡便，數據可靠。

安全警示與關鍵注意事項

• 高壓危險： 試驗區域必須嚴格隔離、懸掛警示牌、專人監護。非試驗人員嚴禁入內。試驗前后必須充分放電接地。
• 設備匹配： 電抗器、勵磁變的電壓、電流、頻率范圍必須覆蓋試品需求。避免諧振頻率超出設備允許范圍。
• 接地可靠： 系統必須保證一點可靠接地（通常在分壓器接地端），防止懸浮電位。所有設備外殼、底座均需良好接地。
• 絕緣距離： 高壓引線對地、對周圍物體必須保證足夠的安全距離。
• 試品狀態： 確保試品清潔干燥，試驗前完成必要的非破壞性試驗（如絕緣電阻、介損測試）。
• 過程監控： 升壓及耐壓過程中，必須嚴密監視電壓、電流、波形變化，發現異常（如電流劇增、波形畸變、異常聲響、焦味）應立即降壓斷電。
• 過電壓防護： 確保系統過壓保護功能完善并可靠投入。在試品可能產生操作過電壓的場合（如GIS隔離開關操作），需額外考慮防護措施。
• 人員資質： 操作人員須經專業培訓，熟悉設備原理、操作流程及應急預案。

串聯諧振試驗技術憑借其顯著的輕量化、高波形質量、高安全性及良好的適應性，已成為評估電力設備（尤其是大容量設備如電纜、GIS、發電機等）高壓絕緣性能不可替代的關鍵手段。深入理解其原理、熟練掌握系統構成與規范操作流程、嚴格遵守安全規程，是確保試驗結果準確有效、保障人身設備安全的根本前提。
