彎曲之力的較量：抗彎力檢測解析

副標題：原理·方法·應用·趨勢

在材料科學、工程制造與質量控制的核心領域，抗彎力檢測扮演著至關重要的角色。它如同一位嚴謹的考官，評估著材料或結構在承受彎曲載荷時的極限能力和內在缺陷，為產品的安全性與可靠性筑起第一道防線。

一、核心概念：何為抗彎力？

抗彎力，指材料或構件抵抗彎曲變形直至失效（如斷裂、屈服或達到規定變形量）的能力。其核心指標包括：

• 抗彎強度： 材料在彎曲斷裂前所能承受的最大應力。
• 彎曲模量： 材料在彈性彎曲變形階段應力與應變的比例關系，反映其抵抗彈性彎曲變形的剛度。
• 斷裂撓度/彎曲應變： 材料在斷裂時產生的彎曲位移或形變程度。

二、檢測原理：力學基礎的實踐轉化

該檢測基于經典梁彎曲理論。將被測樣品（標準試件或實際零部件）放置在特定支撐方式上，對其施加垂直于縱軸的集中或分布載荷使其彎曲。通過精密傳感器同步記錄所加載荷（力值）及試樣產生的相應撓度（位移），繪制載荷-撓度曲線，進而計算出抗彎強度、彎曲模量等關鍵參數。

三、主流檢測方法

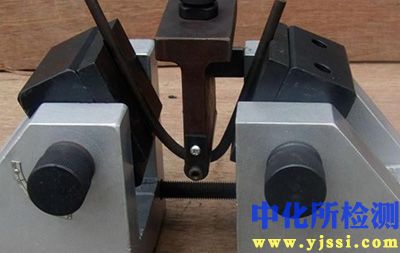

1. 三點彎曲法：

   • 原理： 試樣置于兩個下支撐點上，載荷由上壓頭作用于兩支撐點中點。
   • 特點： 操作簡便，應用廣泛。但在加載點處存在顯著的剪切應力影響，最大彎矩和斷裂點位置明確。
   • 適用： 常用于板材、棒材、塑料、復合材料等的性能測試。

2. 四點彎曲法：

   • 原理： 試樣置于兩個下支撐點上，載荷由兩個上壓頭作用于試樣，形成兩個等距的加載點。
   • 特點： 在兩個加載點之間為純彎曲區域（剪力為零），試樣在該區域更易在材料最薄弱處斷裂，更能反映材料的真實彎曲性能。對試驗機同軸度要求更高。
   • 適用： 特別適用于對剪切應力敏感、需評估材料均勻性或尋找最薄弱點的測試，如陶瓷材料、層壓結構等。

四、檢測系統構成

一套完備的抗彎力檢測裝備通常包括：

• 萬能材料試驗機： 提供穩定、可控的加載力。
• 專用彎曲夾具： 包含可調節間距的下支撐輥/刀口和上壓頭/輥，滿足三點彎曲或四點彎曲需求。
• 力傳感器： 精確測量施加的載荷。
• 位移傳感器（引伸計/試驗機內置）： 精確測量試樣跨中的撓度變形。
• 數據采集與控制系統： 采集力、位移信號，控制加載速率，處理數據并輸出曲線和結果報告。
• 安全防護裝置： 確保操作安全。

五、遵循的標準與規范

為確保測試結果的準確性、可比性與權威性，檢測需嚴格遵循相應的國家標準、行業標準或國際標準（如ASTM, ISO, GB等）。這些標準詳細規定了：

• 試樣的形狀、尺寸、加工要求。
• 試驗速度（加載速率）。
• 支撐跨距。
• 數據處理方法（如彎曲強度、模量的計算公式）。
• 環境條件（溫度、濕度）。

六、廣泛應用領域

抗彎力檢測是眾多行業不可或缺的質檢手段：

• 建筑材料： 鋼筋、混凝土梁板、木材、型材的力學性能驗證。
• 航空航天： 復合材料構件、輕質合金結構件的強度和剛度評估。
• 汽車制造： 車身結構件、保險杠、軸類零件的抗彎能力檢驗。
• 電子電器： 印刷電路板、連接器、塑料外殼的彎曲壽命與強度測試。
• 醫療器械： 骨科植入物（如骨板）、一次性醫療器械組件的彎曲性能。
• 塑料橡膠工業： 評估各種聚合物材料及制品的彎曲特性。
• 研究與開發： 新材料配方、新工藝效果的評價。

七、技術挑戰與發展趨勢

• 挑戰：
  • 復雜形狀或微小尺寸試樣的精確裝夾與測試。
  • 高精度位移測量（尤其在微小變形時）。
  • 脆性材料測試時的應力集中與沖擊防護。
  • 應變片粘貼定位精度對局部應力應變測量的影響。
• 趨勢：
  • 自動化與智能化： 自動裝樣、圖像識別定位、AI輔助數據分析與結果判讀。
  • 非接觸測量： 廣泛應用光學引伸計、視頻引伸計、激光位移傳感器，避免接觸式測量干擾。
  • 高速高精度傳感： 提升數據采集頻率和精度，捕捉材料瞬間響應。
  • 多場耦合測試： 結合溫度、濕度環境箱，研究環境對抗彎性能的影響。
  • 微觀尺度測試： 發展微/納尺度彎曲測試技術，服務于微電子器件、生物材料等前沿領域。

八、測試流程關鍵點

1. 樣品制備： 嚴格按標準加工，確保尺寸精確、表面平整、無可見缺陷。
2. 精準裝樣： 試樣放置方向需統一（如材料各向異性時），在支撐點/加載點位置居中，避免偏心加載。
3. 參數設置： 依據標準設定支撐跨距、加載速率（通常為恒定位移速率或應力速率）、數據采集頻率。
4. 安全防護檢查： 確認防護罩就位。
5. 執行測試： 啟動設備，自動加載至試樣失效或設定目標值。
6. 數據采集與處理： 系統記錄全過程載荷-撓度數據，自動計算關鍵性能指標。
7. 結果分析與報告： 分析曲線特征（如線性段、屈服點、斷裂點），輸出符合標準的測試報告，包含原始數據和計算結果。

結語
抗彎力檢測，超越了單純的數值測量，更是對材料內在韌性、結構設計合理性的深度探察。從堅硬的合金到柔韌的聚合物，從宏大的建筑骨架到精密的電子元件，這項看似基礎的技術，始終在微觀與宏觀的交界處，為產品的安全邊界默默代言。隨著技術的迭代與標準的完善，其揭示材料彎曲行為奧秘的能力不斷提升，持續為工程設計與品質保障注入堅實的科學力量。
