定頻振動試驗：可靠性的基石驗證

引言：在嚴苛環境中檢驗產品韌性
振動環境是眾多產品無法回避的挑戰。定頻振動試驗作為一種基礎而關鍵的可靠性驗證手段，通過模擬特定頻率下的持續振動應力，有效暴露產品在設計、材料和工藝上的薄弱環節。它不僅是研發階段的設計驗證工具，更是批量生產時質量把控的重要關口。

一、核心特性與應用目標

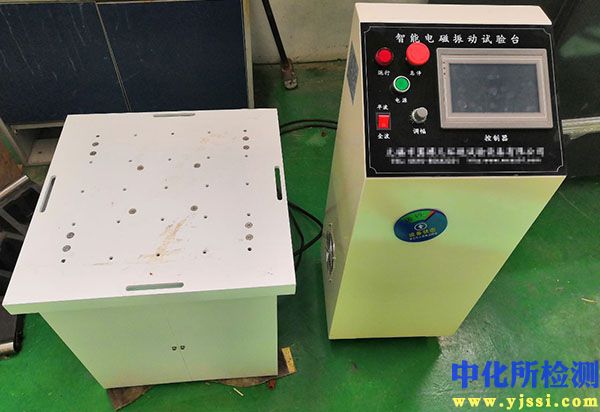

與掃頻振動不同，定頻振動試驗的核心在于其頻率的“固定性”。試驗過程中，振動臺在設定的單一頻率（或幾個離散頻率點）上，以規定的振幅或加速度持續運行特定時間。

其主要目標在于：

1. 缺陷激發與篩選 (HASS/HASA 基礎)： 對批產產品施加特定頻率（如產品共振點）的應力，誘發潛在工藝缺陷（如虛焊、裂紋、零件松脫）提前暴露，避免有缺陷產品流入市場。
2. 結構強度考核： 在已知關鍵頻率（如運輸主要顛簸頻率、設備運行特征頻率）下，驗證產品結構、支架、連接件等能否承受長時間振動而不發生破壞或過度變形。
3. 共振點耐受性評估： 在識別出的產品共振頻率上，施加振動以檢驗其能否在共振狀態下正常工作或至少不發生損壞，評估其抗共振能力。
4. 特定工況模擬： 模擬產品在真實使用環境中遇到的、具有顯著單一頻率特征的振動（如特定轉速機械引起的振動、固定頻率的環境振動源）。

二、試驗實施的關鍵要素與流程

一項嚴謹?shù)亩l振動試驗需精心規劃與執行：

1. 頻率點選取 (Frequencies)：

   • 依據產品預期使用環境（如運輸譜分析、現場實測數據）。
   • 基于前期振動掃頻測試（Sine Sweep）識別出的關鍵共振頻率。
   • 標準規范（如國軍標、ISO、ASTM）推薦的特定頻率點。

2. 振動量級 (Level)：

   • 通常以加速度（g RMS 或 g Peak）或位移（mm Peak-Peak）表示。
   • 量級設定需參考：相關標準要求、產品壽命期內預期承受的最大振動應力、前期摸底試驗結果。
   • 嚴格遵循控制策略（開環/閉環），確保振動臺輸出精確、穩定。

3. 試驗持續時間 (Duration)：

   • 在每個選定的頻率點上需規定駐留時間。時間長短取決于：
     • 試驗?zāi)康模êY選試驗時間通常較短，強度考核時間較長）。
     • 加速因子（基于振動疲勞理論，高量級可縮短等效時間）。
     • 標準規定或客戶要求。
   • 典型做法：在每個頻率點持續數分鐘至數小時不等。

4. 試驗方向 (Axis)：

   • 依據產品實際安裝狀態和受力方向，確定需進行試驗的軸向（X, Y, Z 或更多）。
   • 通常需在三個相互垂直的軸向依次進行。

5. 試件安裝與監控 (Fixturing & Monitoring)：

   • 使用專用夾具將產品可靠地剛性連接至振動臺臺面，確保振動能量有效傳遞，避免引入額外共振。
   • 安裝控制傳感器（通常位于夾具或臺面）精確控制輸入振動。
   • 安裝監測傳感器于產品關鍵位置，實時監測產品響應（放大情況）。
   • 試驗過程中持續監控產品功能性能，記錄任何異常（如功能中斷、參數超差、異常噪聲）。

三、典型應用場景

該試驗廣泛應用于對可靠性有較高要求的領域：

• 電子電氣產品： 檢驗電路板、元器件焊點、接插件、線纜連接在持續振動下的可靠性。
• 汽車零部件： 驗證發動機周邊部件、傳感器、車燈、控制器等在特定轉速或路面激勵頻率下的耐久性。
• 航空航天設備： 考核機載/星載設備在發動機振動、氣動噪聲主頻等環境下的結構完整性與功能穩定性。
• 工業機械： 測試泵、電機、齒輪箱等自身或關聯結構在運行特征頻率下的表現。
• 運輸包裝驗證： 模擬卡車、火車等運輸工具在特定速度下產生的優勢頻率振動，評估包裝防護性能。
• 建筑構件與材料： 研究材料或構件在特定頻率（如地震特征頻率、風振頻率）下的疲勞特性。

四、優勢與局限性

優勢：

• 針對性強： 直接聚焦于關鍵頻率點，效率高。
• 操作相對簡單： 試驗參數設置和控制較為直接。
• 缺陷激發有效： 對特定類型的工藝缺陷（如共振引發的疲勞失效）敏感度高。
• 成本效益好 (尤其篩選)： 作為生產批次篩選手段，可快速剔除早期故障產品。

局限性：

• 頻率覆蓋有限： 僅考核設定的離散頻率點，可能遺漏非設定頻率下的問題。
• 真實環境模擬不足： 實際環境振動多為寬頻隨機，單一頻率難以全面代表。
• 過試驗風險： 若在共振點施加過高量級或過長時間，可能導致非代表性的過度損傷。

五、關鍵注意事項

1. 夾具設計是成敗關鍵： 不良夾具會吸收能量、引入干擾共振，導致輸入失真。務必進行夾具共振檢查。
2. 響應監測至關重要： 產品內部的響應往往大于臺面輸入（尤其在共振點）。僅控制輸入而不監測響應可能導致產品實際承受應力遠超預期（過試驗）或不足（欠試驗）。
3. 避免駐留于非關鍵共振點： 試驗時間應重點用于考核關鍵頻率（如產品共振點、環境主頻），避免在無關頻率上浪費時間。
4. 功能監控與失效判定： 明確試驗過程中產品需要保持的功能和性能容限，制定清晰的失效判據。
5. 安全防護： 確保產品在失效時（如零件飛出）不會對人員或設備造成傷害，必要時采取防護措施。

：不可或缺的可靠性驗證環節

定頻振動試驗以其明確的目標性和較高的執行效率，在產品可靠性驗證體系中占據著穩固的地位。它是暴露結構缺陷、驗證共振耐受性、模擬特定工況的有力工具，尤其在生產篩選和特定頻率強度考核方面不可或缺。然而，需清醒認識其局限性，常需與掃頻試驗、隨機振動試驗等方法結合使用，才能更全面地評估產品在復雜振動環境下的適應能力和耐久性。嚴謹?shù)脑囼炘O(shè)計、精確的參數控制、科學的響應監測和結果分析，是確保定頻振動試驗有效賦能產品高可靠性的核心要素。
