立即咨詢振動測試的核心手段:掃頻振動測試詳解
引言:探索產品在振動環境中的表現
在產品研發與質量驗證過程中,模擬真實環境受力至關重要。振動測試,特別是掃頻振動測試,是評估產品結構強度、可靠性及找出潛在薄弱環節的關鍵技術手段。該測試通過精確控制的振動環境,揭示產品在動態載荷下的響應特性,為設計改進和質量保證提供數據支撐。

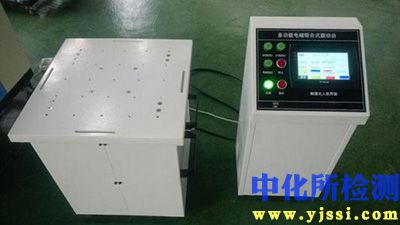

核心原理:頻率掃描揭示共振特性
掃頻振動測試的核心在于對被測樣品施加一個頻率隨時間連續變化的振動激勵。與固定頻率測試不同,掃頻測試的核心目標是:
- 識別共振點: 當激勵頻率接近產品的固有頻率時,系統會發生共振,振動響應(如加速度、位移)顯著放大。掃頻測試能系統地掃描目標頻率范圍,精確捕捉這些關鍵共振頻率點。
- 評估寬帶響應: 通過在整個設定頻率范圍內(如5Hz 到 2000Hz)進行掃描,可以全面評估產品在不同頻率振動激勵下的整體響應特性。
- 驗證設計裕度: 確定產品各階固有頻率后,可評估其是否避開了預期使用環境中的主要振動頻率,確保設計有足夠的安全裕度。
主要測試方法:正弦與隨機掃頻
根據激勵信號的不同,掃頻振動測試主要分為兩種類型:
-
正弦掃頻振動測試:
- 工作原理: 振動臺產生單一頻率(純音)的正弦波振動,該頻率根據預設的速率(線性:Hz/分鐘,對數:Oct/Min)隨時間平滑增加(上掃)或減少(下掃)。
- 特點: 激勵能量高度集中,頻率成分純凈,非常有利于精確識別和定位共振點。測試結果清晰直觀,易于分析。
- 掃描方式:
- 線性掃頻: 頻率隨時間線性增加(如 1 Hz/秒)。在高頻段停留時間相對較長。
- 對數掃頻: 頻率按對數規律變化(如 1 Octave/分鐘)。在低頻段掃描較慢(停留時間長),高頻段掃描較快(停留時間短),更符合許多物理系統的頻率感知特性,效率更高,應用更廣泛。
-
隨機掃頻振動測試:
- 工作原理: 振動臺產生具有一定頻譜形狀(如平直譜、梯形譜)的寬帶隨機振動信號。測試時,控制系統的中心頻率(或關注的譜段)按照設定速率在目標頻率范圍內掃描。
- 特點: 模擬實際環境中常見的寬頻帶隨機振動(如路面顛簸、湍流、噴氣噪聲),能更真實地激發產品在多個頻率上的響應,考察其在復雜振動環境下的性能。
關鍵測試參數:精確控制的基石
成功實施掃頻振動測試需要精確設定和控制以下關鍵參數:
- 頻率范圍: 測試的上限和下限頻率(如 5Hz - 500Hz)。依據產品預期使用環境、相關標準或潛在失效模式確定。
- 掃描速率: 頻率隨時間變化的快慢(如 1 Oct/min)。速率過快可能導致錯過或低估共振響應;速率過慢則增加測試時間成本。需在分辨率和效率間平衡。
- 振動量級: 通常指加速度幅值(單位:g 或 m/s²)??梢允呛愣ǖ模ǘㄕ窦墥哳l),也可在不同頻段設定不同量級(包絡譜掃頻)。
- 掃描方向: 上掃頻(從低頻到高頻)、下掃頻(從高頻到低頻)。下掃頻有時能更有效地激發某些共振。
- 控制策略: 開環控制(預設驅動信號)或閉環控制(根據傳感器反饋實時調整驅動信號以達到目標振動條件)。
- 軸向與循環次數: 測試通常在產品的三個相互垂直的軸向(X, Y, Z)依次進行。每個軸向可能進行多次掃頻循環以確認結果重現性。
執行流程:嚴謹的步驟保障結果可靠
典型的掃頻振動測試流程包含以下步驟:
- 需求分析與參數確定: 明確測試目的(尋找共振?耐久考核?)、依據的標準、確定頻率范圍、量級、掃描速率等參數。
- 夾具設計與樣品安裝: 設計或選用合適的振動臺夾具(工裝),確保其剛性好、重量輕、第一共振頻率遠高于測試上限頻率。將樣品嚴格按照實際安裝狀態(或標準要求)牢固安裝在夾具上。
- 傳感器布置: 在振動臺臺面(控制點)和樣品關鍵位置(響應點)安裝加速度傳感器(ICP加速度計為主)。
- 系統設置與校準: 連接振動控制系統、功率放大器、振動臺和傳感器。進行系統檢查和開路/短路校準(對ICP傳感器)。
- 預測試(低量級掃描): 以較低量級(如最終量級的1/4或更低)執行一次掃頻。目的是:
- 檢查測試系統是否正常運行。
- 初步識別樣品的共振頻率。
- 評估頻率響應的線性度(主要針對正弦掃頻)。
- 為正式測試設置合適的保護限制(避免過試驗)。
- 正式測試: 按照確定的參數(頻率范圍、掃描速率、量級)執行掃頻測試。閉環控制系統確保臺面控制點的振動嚴格符合設定譜形。
- 數據采集與監控: 實時采集并記錄控制點、響應點的加速度或其他所需信號(如應變、位移)。密切關注響應是否超出安全限制。
- 數據分析與報告:
- 正弦掃頻: 繪制響應點(或傳遞率)的加速度-頻率曲線(Bode圖),清晰標注共振峰對應的頻率和放大倍數(Q因子)。
- 隨機掃頻: 分析不同中心頻率下響應點的均方根值、功率譜密度等。
- 識別所有顯著的共振頻率。
- 判斷共振頻率是否在可接受范圍內,放大因子是否過大。
- 檢查測試過程中和測試后樣品是否出現失效或功能異常。
- 編寫詳細測試報告,包含參數設置、原始數據、分析結果、和建議。
核心應用場景:從研發到認證的全周期
掃頻振動測試廣泛應用于:
- 研發設計階段: 識別結構固有頻率,優化設計避免共振;驗證設計的動力學特性。
- 可靠性驗證: 發現潛在制造缺陷、工藝問題(如虛焊、結構松動);評估產品在振動環境下的壽命和耐久性(常結合高量級或長時間測試)。
- 質量控制: 作為生產批次抽檢或篩選(環境應力篩選,ESS)的手段,剔除早期故障產品。
- 故障診斷與失效分析: 重現現場振動故障,分析失效原因。
- 標準符合性認證: 滿足國際、國家或行業標準(如 MIL-STD-810, DO-160, IEC 60068-2-6, GB/T 2423.10)對振動試驗的要求。
- 運輸包裝驗證: 評估產品及其包裝在運輸過程中抵抗振動損壞的能力。
數據解讀要點:洞察響應的意義
解讀掃頻測試數據的關鍵在于:
- 識別顯著共振峰: 在響應頻譜圖上尋找明顯高于背景噪聲的尖峰。
- 記錄共振頻率與幅值: 精確讀取峰值對應的頻率點(Fn)和該頻率點的響應加速度值(Ar)。
- 計算放大因子(Q因子): 對于正弦掃頻,Q ≈ Fn / ΔF (ΔF為共振峰在Ar/√2處對應的帶寬)。Q值越高,共振越尖銳,潛在破壞風險可能越大(若該頻率被激發)。
- 比較控制點與響應點: 響應點加速度顯著高于控制點時(傳遞率 > 1),表明存在共振放大。
- 判別共振性質: 結合樣品結構,初步判斷共振屬于整體模態還是局部模態(如電路板、薄壁件)。
- 檢查非線性跡象: 比較上下掃頻曲線是否重合(遲滯現象),或者不同量級下共振頻率是否漂移(軟彈簧/硬彈簧特性)。
安全與注意事項:測試順利進行的保障
- 夾具安全: 確保夾具及所有緊固螺栓的強度足以承受最大試驗力,防止松動或斷裂造成事故。
- 樣品固定: 樣品必須剛性連接,避免在測試中發生相對位移或拋擲。使用足夠強度和數量的緊固件。
- 質量分布: 樣品和夾具的總質量及質心位置需在振動臺的允許范圍內。
- 限幅保護: 必須設置嚴格的加速度、位移和力限制,防止意外過載損壞振動臺或樣品。低量級預測試至關重要。
- 設備檢查: 定期維護和校準振動臺、控制系統、放大器和傳感器。
- 人員安全: 測試區域設置安全圍欄或警示燈,操作人員熟悉緊急停止程序。
:不可或缺的動力學評估工具
掃頻振動測試以其系統性、目標明確性(尤其是識別共振)和相對高效性,成為工程領域評估產品動態性能和可靠性的基石手段。無論是精確定位潛在問題的正弦掃頻,還是更逼真模擬復雜環境的隨機掃頻,其核心價值都在于通過可控的、可重復的頻率掃描過程,揭示產品在動態載荷下的內在特性,為結構優化、故障預防、質量控制及合規認證提供不可或缺的數據支持。掌握其原理、方法和數據解讀技巧,對于提升產品穩健性和環境適應性至關重要。
