應(yīng)力蠕變恢復(fù)試驗(yàn)：揭示材料的時(shí)間依賴行為

副標(biāo)題：原理、方法與應(yīng)用解析

在工程設(shè)計(jì)與材料科學(xué)領(lǐng)域，準(zhǔn)確預(yù)測(cè)材料在長(zhǎng)期服役條件下的性能至關(guān)重要。應(yīng)力蠕變恢復(fù)試驗(yàn)（Stress Relaxation or Creep Recovery Test）正是評(píng)估材料時(shí)間依賴力學(xué)行為的核心手段之一。它通過(guò)觀測(cè)材料在恒定應(yīng)變或應(yīng)力作用下的響應(yīng)變化，深入揭示其粘彈性本質(zhì)與長(zhǎng)期穩(wěn)定性。

一、 試驗(yàn)核心原理

• 蠕變階段： 對(duì)試樣瞬時(shí)施加并維持恒定拉伸應(yīng)力，記錄其應(yīng)變隨時(shí)間持續(xù)增加的現(xiàn)象（時(shí)間相關(guān)塑性流動(dòng)）。
• 恢復(fù)階段： 在蠕變進(jìn)行特定時(shí)間后，瞬時(shí)完全卸除應(yīng)力，記錄試樣應(yīng)變隨時(shí)間逐漸減?。ɑ謴?fù)） 的過(guò)程，直至達(dá)到一個(gè)相對(duì)穩(wěn)定的殘余應(yīng)變值。
• 揭示特性： 該試驗(yàn)同時(shí)量化了材料的蠕變變形能力（反映抵抗長(zhǎng)期載荷下的尺寸變化） 和彈性恢復(fù)能力（反映卸載后恢復(fù)原狀的程度） ，是表征高分子聚合物、瀝青、軟巖、生物材料等粘彈性物質(zhì)的關(guān)鍵方法。

二、 試驗(yàn)?zāi)康呐c意義

1. 預(yù)測(cè)長(zhǎng)期變形： 評(píng)估材料在持續(xù)載荷下的尺寸穩(wěn)定性，預(yù)測(cè)結(jié)構(gòu)或部件的長(zhǎng)期變形量。
2. 評(píng)估恢復(fù)性能： 考察材料在應(yīng)力移除后恢復(fù)初始形狀或尺寸的能力，對(duì)密封件、減震元件、精密結(jié)構(gòu)尤為重要。
3. 表征粘彈性： 量化材料的延遲彈性變形和粘性流動(dòng)分量，用于粘彈性本構(gòu)模型的建立與參數(shù)識(shí)別。
4. 材料篩選與優(yōu)化： 比較不同材料或配方在相同載荷條件下的蠕變變形量和恢復(fù)率，為選材提供依據(jù)。
5. 評(píng)估溫度/環(huán)境影響： 研究溫度和濕度等環(huán)境因素對(duì)材料長(zhǎng)期力學(xué)性能的影響。

三、 主要試驗(yàn)設(shè)備

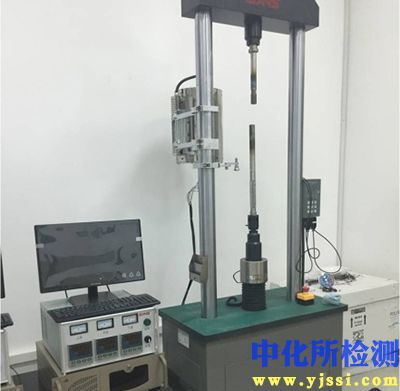

• 萬(wàn)能材料試驗(yàn)機(jī)： 核心設(shè)備，需具備精確的載荷控制和位移測(cè)量能力，能保持恒定載荷或?qū)崿F(xiàn)瞬時(shí)卸載。
• 環(huán)境試驗(yàn)箱： 用于精確控制測(cè)試環(huán)境的溫度（通常為高溫）和濕度。
• 高精度引伸計(jì)/非接觸應(yīng)變測(cè)量系統(tǒng)： 精確測(cè)量試樣標(biāo)距段微小變形量的必備儀器。
• 數(shù)據(jù)采集系統(tǒng)： 實(shí)時(shí)、同步記錄時(shí)間、載荷、位移/應(yīng)變數(shù)據(jù)。

四、 標(biāo)準(zhǔn)試驗(yàn)流程

1. 試樣制備與預(yù)調(diào)節(jié)：
   • 按標(biāo)準(zhǔn)加工試樣（啞鈴型、條狀等）。
   • 在指定溫度和濕度環(huán)境下放置規(guī)定時(shí)間，消除加工應(yīng)力和達(dá)到平衡狀態(tài)。
2. 裝樣與調(diào)零：
   • 將試樣安裝在試驗(yàn)機(jī)夾具中，確保對(duì)中。
   • 施加微小載荷（如0.1N）消除間隙，將位移/應(yīng)變傳感器調(diào)零。
3. 蠕變階段：
   • 瞬時(shí)加載： 以足夠快的速度（遠(yuǎn)小于材料響應(yīng)時(shí)間）將載荷（或應(yīng)力）提升至預(yù)定值 σ?。
   • 恒應(yīng)力保持： 精確維持應(yīng)力 σ? 恒定不變，持續(xù)時(shí)間為 t?（如1小時(shí)、100小時(shí)、1000小時(shí)等）。在此過(guò)程中，持續(xù)記錄應(yīng)變隨時(shí)間的變化 ε_c(t) 。
4. 恢復(fù)階段：
   • 瞬時(shí)卸載： 在時(shí)間 t? 時(shí)，以足夠快的速度將載荷瞬時(shí)降至零（或接近零的極小載荷）。
   • 零應(yīng)力保持： 保持試樣處于零應(yīng)力狀態(tài)，持續(xù)時(shí)間為 t?（通常與蠕變時(shí)間 t? 相當(dāng)或更長(zhǎng)）。在此過(guò)程中，持續(xù)記錄應(yīng)變隨時(shí)間的變化 ε_r(t) ，觀測(cè)其恢復(fù)過(guò)程。
5. 試驗(yàn)結(jié)束： 達(dá)到預(yù)定恢復(fù)時(shí)間 t? 后，結(jié)束試驗(yàn)，記錄最終的殘留應(yīng)變 ε_(∞)。

五、 核心數(shù)據(jù)處理與分析

1. 蠕變曲線： 繪制 ε_c(t) 隨時(shí)間 t （通常取對(duì)數(shù)坐標(biāo)）的變化曲線。分析初始彈性應(yīng)變 ε_e、延遲彈性應(yīng)變 ε_de(t) 和粘性流動(dòng)應(yīng)變 ε_v(t) 的演化。
2. 恢復(fù)曲線： 繪制 ε_r(t) 隨時(shí)間 t 的變化曲線（常以卸載時(shí)刻為時(shí)間零點(diǎn)）。
3. 蠕變?nèi)崃浚?/strong> 計(jì)算蠕變階段的柔量 J_c(t) = ε_c(t) / σ?，表征材料在恒定應(yīng)力下的柔性響應(yīng)。
4. 恢復(fù)柔量： 計(jì)算恢復(fù)階段的恢復(fù)柔量 J_r(t) = [ε_c(t?) - ε_r(t)] / σ?。
5. 恢復(fù)率： 計(jì)算特定恢復(fù)時(shí)間點(diǎn)的恢復(fù)率：R(t) = [ε_c(t?) - ε_r(t)] / ε_c(t?) * 100% 。R(∞) = [ε_c(t?) - ε_∞] / ε_c(t?) * 100% 稱為最終恢復(fù)率，反映材料的永久變形程度。
6. 粘彈性模型擬合： 利用標(biāo)準(zhǔn)線性固體、Burgers模型、廣義Maxwell/Kelvin模型等擬合蠕變和恢復(fù)曲線，獲取表征材料粘彈性的參數(shù)（如延遲時(shí)間、彈性模量、粘度系數(shù)）。
