耐折度檢測：材料耐久性的關鍵評估

副標題：理解原理、方法與影響因素

引言
在包裝材料、紙張、皮革、紡織品等眾多行業中，材料的耐折性能是衡量其使用壽命和可靠性的核心指標之一。耐折度檢測通過模擬材料在實際使用中反復彎折的應力狀態，科學評估其抵抗疲勞破壞的能力，為產品設計、質量控制及材料選型提供關鍵數據支撐。

一、 耐折度的定義與意義

• 核心概念： 耐折度是指材料在特定條件下，承受反復折疊（通常為135度或180度）直至斷裂或達到規定損傷程度時所能承受的最大折疊次數。次數越高，表明材料耐折性能越優異。
• 實際價值：
  • 預測使用壽命： 評估如紙鈔、地圖、書本、鞋面、軟包裝袋等頻繁彎折產品的耐久性。
  • 質量控制： 確保不同批次材料或產品滿足既定的耐折性能要求。
  • 材料研發： 指導新材料的開發與改進，優化配方或工藝以提升耐折性能。
  • 工藝優化： 幫助確定最佳的生產工藝參數（如涂層量、壓光條件等）。

二、 耐折度檢測的核心原理與方法

耐折度檢測的核心在于模擬反復彎折動作并精確記錄斷裂前的折疊次數。主流方法包括：

1. MIT耐折度測定法：

   • 原理： 試樣在恒定張力下，被兩個夾頭夾持，其中一個夾頭在垂直平面內作135度（±5度）的往復運動，使試樣在折疊線處反復彎折。
   • 關鍵參數： 施加的張力（如：1.0 kgf 或 9.81 N）、折疊角度（135°）、折疊速度（通常175±25次/分鐘）。
   • 結果表示： 記錄試樣斷裂時的雙折次數（一個往復運動計為一次雙折）。
   • 應用： 廣泛應用于紙張、紙板、塑料薄膜、金屬箔等相對較薄的材料。

2. 肖伯爾耐折度測定法：

   • 原理： 試樣被夾持成環狀，在恒定張力下，兩個相對的滾筒向相反方向反復滾動，使試樣在兩點間反復彎折。
   • 關鍵參數： 施加的張力（如：7.7 N 或 10 N）、折疊角度（由滾筒直徑和間距決定）。
   • 結果表示： 記錄試樣斷裂時的折疊次數。
   • 應用： 過去主要用于紙張，現應用相對MIT法較少，但在特定標準或材料中仍有使用。

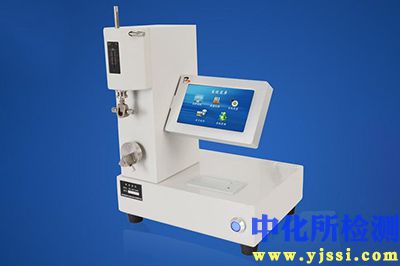

核心設備要素：

• 精密夾持裝置： 確保試樣固定牢靠，彎折線位置準確一致。
• 張力控制系統： 精確施加并保持檢測所需的恒定張力。
• 角度/行程控制： 精確控制每次彎折的角度或行程。
• 計數器： 準確記錄試樣斷裂前的折疊次數。
• 環境溫濕度控制（選配）： 部分高精度檢測要求在標準溫濕度（如23±1°C, 50±2% RH）下進行。

三、 標準化的檢測流程

1. 試樣制備：

   • 按相關標準（如GB/T 457、ISO 5626、TAPPI T511、ASTM D2176等）裁切規定尺寸和方向的試樣（通常長條形，寬度15mm）。
   • 確保試樣邊緣光滑無毛刺，無可見瑕疵或折痕。
   • 試樣數量需滿足統計要求（通常至少10條）。

2. 儀器校準與設置：

   • 檢查設備各部件功能正常，夾持裝置清潔。
   • 校準張力傳感器和計數器。
   • 根據標準要求設置張力、折疊角度、速度等參數。
   • 如有需要，將試樣和儀器置于標準溫濕度環境下平衡處理。

3. 試樣安裝：

   • 將試樣平整、垂直地放入夾頭，確保彎折線位于夾頭中心線位置。
   • 施加規定張力，夾緊試樣。避免過度拉伸或夾傷試樣。

4. 啟動檢測：

   • 啟動設備，開始彎折動作。
   • 觀察試樣，設備通常會在試樣完全斷裂時自動停止計數。

5. 結果記錄與計算：

   • 記錄每條試樣斷裂時的折疊次數。
   • 計算所有有效試樣的算術平均值（耐折度值），通常以雙折次數表示。報告最大值、最小值。
   • 計算標準偏差或變異系數（CV%）以評估數據離散程度。

四、 影響耐折度檢測結果的關鍵因素

• 材料本身特性：
  • 纖維/基體特性： 纖維長度、強度、柔韌性；高分子鏈結構、分子量分布、結晶度。
  • 結構均勻性： 內部是否存在薄弱點、氣泡、雜質。
  • 組成成分： 填料、增強劑、增塑劑、涂布層等的類型和含量。
  • 定量/厚度： 通常定量增加或厚度增加會降低耐折度（彎折應力增大）。
• 檢測條件：
  • 張力： 張力越大，試樣承受的應力越大，耐折次數越低。
  • 折疊角度： 角度越大，彎折曲率半徑越小，應力越集中，耐折次數越低。
  • 折疊速度： 速度過快可能引入動態效應，影響結果可比性（標準通常規定速度范圍）。
  • 溫濕度： 溫度升高通常使高分子材料變軟，可能提高耐折度（塑性增強）；濕度過高可能軟化親水材料（如紙），顯著提高耐折度。
• 試樣狀態與操作：
  • 邊緣質量： 毛刺或切口會成為應力集中點，導致過早斷裂。
  • 夾持狀態： 試樣未垂直安裝、彎折線未對齊、夾持過松或過緊均影響結果。
  • 方向性： 對于有明顯各向異性的材料（如紙張的縱向/橫向），需分別測試并注明方向。
  • 預處理： 是否按規定進行了溫濕度平衡。

五、 結果解讀與應用中的常見問題

• 數據離散大： 可能原因包括試樣不均勻、邊緣處理不當、夾持不一致、材料本身波動大。需增加試樣量，檢查制樣和操作過程。
• 結果異常偏高/偏低： 檢查張力、角度校準是否準確；確認溫濕度條件是否符合標準；排查試樣是否有瑕疵或安裝錯誤。
• 標準選擇： 必須依據產品最終用途或客戶要求選擇對應的國家標準（GB）、國際標準（ISO）或行業標準（如TAPPI, ASTM）。不同標準的參數（張力、角度）可能不同，結果不能直接比較。
• 與實際使用關聯性： 實驗室檢測是加速模擬，結果需結合實際使用場景（彎折頻率、角度、環境條件）綜合判斷材料性能。
• 與其他性能的關系： 耐折度與抗張強度、撕裂度、伸長率等力學性能相關但不相等，需結合多項指標綜合評價材料。

六、 耐折度檢測在行業中的應用實例

• 紙制品： 鈔票紙、地圖紙、書刊封面紙、檔案用紙、砂紙基紙等要求極高耐折度；瓦楞紙箱關注其搖蓋耐折性。
• 皮革制品： 鞋面革、服裝革、手套革需良好耐折度以保證穿著舒適和耐用。
• 紡織品： 特別是涂層織物、產業用布（如帳篷布）需評估反復彎折后的性能保持率。
• 塑料薄膜與復合軟包裝： 食品包裝袋、自立袋的封口處、折疊線區域需良好耐折性防止開裂泄漏。
• 金屬箔材： 電容器鋁箔等電子材料需評估其在加工和使用中的耐彎折疲勞性能。

耐折度檢測是評估材料在反復彎曲應力下抵抗破壞能力的關鍵手段，其結果直接影響產品的質量和用戶體驗。嚴格遵循標準化的檢測流程，深入理解影響檢測結果的各種因素，并正確解讀數據，對于有效控制材料性能、優化產品設計、提升產品競爭力至關重要。隨著新材料和新應用的不斷涌現，耐折度檢測技術及其標準也將持續發展和完善，為各行業的材料質量控制與創新提供更精準的保障。
