熱釋電系數測試：原理、方法與關鍵考量

引言：熱釋電效應概述
熱釋電效應是某些極性電介質晶體所固有的物理現象。當這類材料經歷溫度變化時，由于其自發極化的改變，會在材料特定方向的兩端表面感應出等量異號的束縛電荷。這種因溫度變化（ΔT）而釋放電荷（ΔQ）的特性即為熱釋電性。描述材料熱釋電性強弱的核心參數是熱釋電系數（p），其定義為：單位溫度變化下，單位面積材料釋放的電荷量，數學表達式通常為 p = ΔP_s / ΔT（P_s為自發極化強度）或 p = (1/A) * (dQ/dT)（A為電極面積）。準確測定熱釋電系數對于評估材料在紅外探測、能量收集、非制冷成像等領域的應用潛力至關重要。

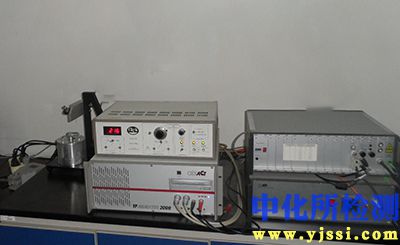

熱釋電系數測試的核心方法

熱釋電系數的測量本質上是通過可控地改變樣品溫度，并精確測量由此產生的電荷或電流（或相應的電壓）來實現。主要方法包括：

1. 靜態法 / 電荷積分法：

   • 原理： 樣品被置于一個溫度可控的環境中（如恒溫器）。使樣品經歷一個相對緩慢、穩定的溫度變化（通常是線性升溫或降溫）。在此過程中，熱釋電效應產生的電流流向連接在樣品電極上的積分電容器或高精度電荷計。
   • 測量： 直接測量電容器上累積的電荷量（Q）或使用電荷計記錄總電荷。
   • 計算： 熱釋電系數 p = (1/A) * (ΔQ / ΔT)，其中 ΔQ 是溫度變化 ΔT 期間釋放的總電荷，A 是電極有效面積。
   • 特點： 方法直觀，對儀器要求相對較低（需要精密溫度控制和電荷測量設備）。但要求溫度變化足夠慢（準靜態），以減少熱滯后效應和漏電流的影響。測量低損耗材料時較為有效。

2. 動態法 / 電流法：

   • 原理： 對樣品施加一個周期性變化的溫度場（通常為正弦波或方波形式），溫度變化率 dT/dt 不為零。此時，熱釋電效應感生出的電流 I_p = A * p * (dT/dt)。
   • 加熱方式：
     • 輻射加熱： 使用斬波器調制紅外輻射光源（如鹵素燈、激光二極管）照射樣品表面。
     • 接觸加熱： 使用與樣品緊密接觸的熱電調制器（如Peltier元件）或電阻加熱器施加交變熱流。
   • 測量： 使用高靈敏度電流放大器（如靜電計）直接測量產生的交變熱釋電電流 I_p。
   • 計算： 在已知溫度變化率 dT/dt 的情況下，熱釋電系數 p = I_p / (A * |dT/dt|)。通常需要獨立測量或標定樣品表面溫度變化的幅度和速率。
   • 特點： 測量速度快，對微弱信號檢測能力強（常結合鎖相放大技術），能有效抑制低頻噪聲和漏電流干擾，是目前最常用的標準方法。需要穩定的調制熱源和精確的溫度變化率測量/標定。

樣品制備與測試的關鍵環節

1. 樣品要求：

   • 單晶/陶瓷/薄膜： 不同形態材料測試方法略有側重。薄膜常在沉積基底上直接測試。
   • 取向： 須明確樣品的晶軸方向（對單晶尤為重要），因為熱釋電系數是矢量，測量通常在自發極化軸方向進行。
   • 尺寸與平整度： 樣品需具有平行且平整的表面，厚度均勻。典型尺寸（如陶瓷/單晶）：幾毫米見方，厚度幾十微米至幾百微米；薄膜厚度常在幾微米以下。
   • 單疇化（對鐵電體）： 鐵電材料需在測試前進行充分極化（施加直流電場），確保其處于單疇或高度擇優取向狀態（薄膜），以獲取穩定、最大的熱釋電響應。

2. 電極設計與制備：

   • 兩面電極： 最常見形式。在樣品兩個主要表面（垂直于待測熱釋電系數方向）制備導電電極，構成平行板電容器結構。
   • 電極材料： 常用真空蒸鍍、濺射鍍膜法制備金（Au）、鋁（Al）、銀（Ag）或鉑（Pt）等金屬電極。有時使用導電銀膠涂覆（適用于較粗糙表面或臨時測試）。
   • 電極質量： 要求電極附著牢固、導電性好、邊緣清晰、無短路。薄膜樣品常用頂電極+底電極結構。

3. 溫度控制與測量：

   • 均勻性： 確保樣品整體溫度均勻變化至關重要，尤其在靜態法中。需使用熱容大、導熱好的樣品架。
   • 變化速率： 靜態法要求慢速線性變化（如0.1-1 K/min）；動態法調制頻率通常在1 Hz到上百Hz范圍。
   • 精確測溫： 需使用緊貼樣品表面的微型熱電偶或鉑電阻（RTD）精確測量樣品的實際溫度（而非環境溫度），尤其是在動態法中用于確定 |dT/dt|。標定溫度變化率是動態法的難點和關鍵。

4. 電信號測量系統：

   • 靜電計/電荷放大器： 用于靜態法測量電荷或微小電流。要求輸入阻抗極高（>10^14 Ω），電流/電荷測量分辨率高（fC或fA級）。
   • 鎖相放大器： 動態法的核心。通過參考信號（與熱調制同頻）鎖定并放大微弱的交變熱釋電電流信號，極大提高信噪比和抗干擾能力。
   • 低噪聲線纜與屏蔽： 整個測試系統需良好電磁屏蔽，使用低噪聲同軸電纜連接，接地良好，最大限度減少環境噪聲干擾。

誤差來源與結果分析

1. 主要誤差來源：

   • 溫度測量誤差： 傳感器位置、熱接觸、滯后導致溫度讀數不準確，尤其影響動態法中的 |dT/dt| 標定。
   • 熱滯后與非均勻性： 樣品內部溫度梯度（特別是厚樣品或導熱差的材料）導致測量值偏低或失真。
   • 寄生電容與電感： 連接線、夾具等引入的雜散電容/電感影響高頻動態測量。
   • 漏電流： 樣品本身的電導、表面污染、電極邊緣效應等引起的電荷泄漏，在靜態法和低頻動態法中影響顯著。使用保護環電極可減少邊緣效應。
   • 熱膨脹效應： 溫度變化引起樣品尺寸變化，可能導致虛假的壓電電荷信號（熱電效應干擾）。需鑒別或補償。
   • 鐵電體去極化： 溫度變化可能導致疇結構變化，影響自發極化穩定性。
   • 電極面積與厚度測量誤差： 影響 p 計算的幾何因子。

2. 結果分析與報告：

   • 報告需明確標注所使用的測試方法（靜態法/動態法）。
   • 詳細說明溫度變化范圍、速率（靜態法）或調制頻率/波形（動態法）。
   • 給出樣品尺寸（尤其是電極面積A）、取向、極化歷史。
   • 清晰列出測量結果（p值），通常包括平均值和不確定度（或誤差范圍）。
   • 注明測試環境（如真空、大氣）。
   • 比較不同方法或文獻值（若適用），討論可能的差異來源。

熱釋電系數測試是一項精密測量技術，其準確性高度依賴于對樣品制備、溫度控制、電信號探測及誤差來源的系統性理解和嚴格控制。直接電荷積分法（靜態法）和交變溫度激勵電流法（動態法）是兩大主流技術，各有適用場景和優勢。動態法憑借其優異的靈敏度和抗干擾能力廣泛應用于科研與標準化測試。嚴謹的實驗設計、精細的操作以及對誤差的充分評估和補償，是獲取可靠熱釋電系數數據的關鍵。精確表征這一參數，為熱釋電材料的性能評估、器件設計和應用開發奠定了堅實的基礎。隨著精密儀器技術和微納尺度表征手段的發展，熱釋電系數的測試精度和適用范圍將持續提升。
