溫度梯度測試：評估材料與產品在非均勻熱環境下的可靠性

導言
在產品研發、材料科學和工程應用領域，模擬真實環境中復雜的熱應力至關重要。溫度梯度測試（Thermal Gradient Testing）作為一種專項環境試驗方法，專注于評估物體在存在顯著溫差（溫度梯度）時的性能、可靠性及潛在失效模式。它超越了均勻溫變測試，更能揭示由熱脹冷縮差異引發的結構性損傷或功能性退化。

核心原理：熱應力與材料響應

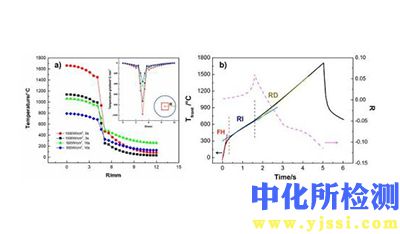

測試的本質在于人為制造可控的溫度梯度：

• 熱應力生成： 當物體不同部位處于不同溫度時，材料膨脹系數（CTE）的差異會導致內部產生復雜的拉應力或壓應力。
• 失效機制觸發： 這種熱應力可能導致材料疲勞、分層、開裂、焊接點斷裂、電氣連接失效、密封失效、光學元件畸變，甚至元器件功能異常。
• 梯度方向與強度： 測試可模擬單向（如沿厚度或長度方向）、雙向或更復雜空間分布的溫差，梯度強度（℃/cm 或 ℃/m）是關鍵的測試參數。

關鍵測試設備與系統
典型的溫度梯度測試系統包含：

1. 熱應力試驗箱/平臺： 核心裝置，具備分區獨立控溫能力，可在測試區域的不同位置精確設定并維持不同溫度。
2. 溫度傳感網絡： 高精度熱電偶或熱電阻（RTD），密集布設在試件表面及關鍵內部位置，實時監測各點溫度變化及梯度分布。
3. 數據采集系統（DAQ）： 高速、多通道采集溫度傳感器數據，精確記錄整個測試過程的溫度場演變。
4. 環境輔助單元（可選）： 如濕度控制系統（用于濕熱梯度）、振動臺（用于熱-振綜合應力）、真空腔（用于航天應用）等。
5. 試件性能監測設備： 根據測試目的，可能包括應變儀、位移傳感器、電阻/電容檢測儀、功能測試儀等，用于實時監控試件的物理、電氣或功能狀態變化。

標準化測試流程
嚴謹的測試流程是結果可靠性的基石：

1. 實驗設計：
   • 明確測試目的（失效分析、壽命預測、設計驗證等）。
   • 確定目標梯度大小、方向、變化速率（穩態或循環）、保持時間及所需的環境條件（濕度等）。
   • 設計試件夾具，確保溫度邊界條件可控且不影響試件熱變形。
2. 傳感器布設：
   • 在試件預期高溫區、低溫區、關鍵結構點（如界面、焊點、應力集中處）及溫度可能驟變區域密集布置傳感器。
   • 確保傳感器與試件表面良好熱接觸。
3. 預處理與安裝：
   • 試件按規定進行預處理（如干燥）。
   • 將試件牢固安裝于測試箱內，連接所有傳感器和監測線路。
4. 梯度建立與穩態保持：
   • 控制試驗箱各溫區按設定程序升溫/降溫，逐步達到目標溫度梯度分布。
   • 在目標梯度下保持足夠長時間（穩態測試），使試件內部溫度場和應力場達到相對穩定，并在此狀態下進行性能監測或持續暴露。
5. 梯度循環測試（可選）：
   • 按預設程序周期性地改變梯度大小或方向（甚至反轉），模擬實際應用中溫度場的動態變化，加速熱疲勞失效。
6. 數據全程記錄：
   • 整個測試過程中，持續、同步記錄所有溫度數據和試件性能/狀態數據。
7. 測試終止與恢復：
   • 達到預設時間、循環次數或試件失效判據時終止測試。
   • 按規定程序使試件恢復至室溫環境。
8. 后測試分析：
   • 拆卸試件，進行詳細檢查（目視、顯微鏡、X射線、CT掃描、金相等）。
   • 對比測試前后性能數據。
   • 分析溫度數據、性能數據、失效模式，建立溫度梯度與試件響應之間的關系。

溫度梯度測試的核心應用場景
該方法在多個關鍵領域不可或缺：

• 微電子與封裝：
  • 評估芯片封裝結構中不同材料（硅芯片、焊料、基板、塑封料）界面在功率循環或環境溫變下的分層風險、焊球疲勞壽命。
  • 測試PCB（印制電路板）在制造或使用中因局部熱源（如功率器件）產生梯度時的翹曲變形及對焊接可靠性的影響。
• 齊全復合材料與結構：
  • 研究層合板、蜂窩夾芯結構等在單向或面內溫度梯度作用下的變形、分層及熱屈曲行為。
  • 驗證熱防護系統（TPS）在極端溫度梯度環境（如航天器再入）下的隔熱性能和結構完整性。
• 光學與光電器件：
  • 評估透鏡組、激光腔體等在非均勻溫度場中的熱致形變及其對光學性能（如焦距、波前畸變）的影響。
  • 測試光纖器件在溫度梯度下的附加損耗和穩定性。
• 建筑圍護結構與材料：
  • 分析幕墻、門窗等在太陽輻射或內外溫差作用下形成的溫度梯度導致的變形、應力、密封失效及熱橋效應。
  • 評估保溫材料在真實梯度條件下的有效導熱性能。
• 能源系統（電池、燃料電池）：
  • 研究大型電池模組內部因電化學反應和散熱不均導致的溫度梯度對單體一致性、壽命和安全性的影響。
  • 測試燃料電池堆內部溫度分布均勻性及梯度對性能和耐久性的影響。
• 汽車與航空航天：
  • 驗證發動機部件（渦輪葉片）、熱端部件在劇烈溫度梯度下的熱機械疲勞性能。
  • 評估電子控制單元（ECU）在發動機艙等惡劣熱環境中的可靠性。

實驗設計與執行的要點

• 梯度真實性與可控性： 設計的梯度應盡可能反映實際工況，且在設備能力范圍內精確可控可重復。
• 傳感器布置策略： 布點數量和位置直接影響對溫度場把握的準確度，需基于熱分析或經驗確定臨界點。
• 試件安裝影響： 夾具的熱容和導熱性可能干擾試件自身的溫度分布，需謹慎設計或通過仿真評估其影響。
• 溫度變化速率： 過快的升降溫速率可能引入額外的瞬態熱應力，需與實際工況匹配或明確其作為加速因子。
• 環境因素耦合： 考慮是否需要引入濕度、壓力或振動等其他環境應力進行綜合測試。
• 安全防護： 極端高溫或低溫測試需嚴格的安全操作規程和設備防護措施。

測試報告的關鍵要素
一份完整的報告通常包含：

1. 試件描述（材料、結構、圖紙/照片）。
2. 測試目的與依據標準（如有）。
3. 詳細的測試條件（梯度設定值、范圍、變化速率、循環參數、環境條件）。
4. 測試設備與傳感器配置信息（型號、位置圖、校準狀態）。
5. 詳細的測試過程記錄（時間-溫度數據圖表、梯度變化曲線）。
6. 試件性能監測結果（功能參數、形變數據）。
7. 測試后檢查結果（失效模式照片、微觀分析報告）。
8. 結果分析與（梯度對性能/可靠性的影響評估，失效機理分析）。
9. 建議（設計改進、材料選擇、使用條件限制等）。

結語
溫度梯度測試是揭露產品在非均勻熱場中潛在脆弱環節的有力工具。通過精確模擬和施加可控的溫度差異，它能有效預測由熱應力引發的各類失效，為改進材料選擇、優化結構設計、提升制造工藝、確保產品在復雜熱環境下的長期可靠運行提供不可或缺的實驗依據和科學數據支撐。隨著高功率密度電子設備、新型復合材料和極端環境應用的不斷發展，溫度梯度測試技術的重要性將愈發凸顯。
