摻雜濃度測試：半導體器件的核心表征技術

引言：微觀調控的基石

在半導體器件的制造中，摻雜是精確調控材料電學性能的關鍵工藝。通過引入特定的雜質原子（施主或受主），可以改變半導體中載流子（電子或空穴）的濃度，從而決定材料的導電類型（N型或P型）和電阻率。準確測量摻雜濃度及其分布，是評估器件性能、優化工藝參數、確保產品良率和可靠性的根本依據。

一、 摻雜濃度測試的核心意義

• 器件性能預測： 摻雜濃度直接影響晶體管的閾值電壓、導通電阻、擊穿電壓等核心電學參數。精確測量是器件建模和性能預測的基礎。
• 工藝控制與優化： 監控離子注入、擴散等摻雜工藝的實際效果，及時發現偏差，指導工藝調整，保證批次間一致性。
• 失效分析與可靠性： 異常的摻雜濃度或分布往往是器件失效（如漏電流過大、軟擊穿）的根源，測試有助于定位問題。
• 新材料與結構評估： 在新興半導體材料（如寬禁帶半導體）或齊全器件結構（如FinFET、GAA）研發中，準確表征摻雜行為至關重要。

二、 主流摻雜濃度測試方法

根據測試原理和對樣品的處理方式，主要分為破壞性和非破壞性兩大類：

(一) 非破壞性測試方法

1. 四探針電阻率法 (Four-Point Probe)

   • 原理： 利用四根等間距探針接觸樣品表面，外側兩根通入恒定電流，內側兩根測量電壓降。通過計算獲得材料的薄層電阻 (Rs)，再結合已知的載流子遷移率或利用特定模型，間接推算平均載流子濃度（≈摻雜濃度）。
   • 優點： 設備相對簡單、操作快速、成本低、非破壞性、適合在線或大面積均勻摻雜的測試。
   • 局限： 只能獲得表面平均濃度，對濃度梯度不敏感；需要已知遷移率或做假設，精度受限于此；對樣品表面平整度和清潔度要求高；探針壓力可能引入誤差。
   • 應用： 外延層、離子注入后快速評估、大面積擴散工藝監控。

2. 霍爾效應測試 (Hall Effect Measurement)

   • 原理： 在垂直于電流方向的磁場作用下，載流子受洛倫茲力偏轉，在樣品側面產生霍爾電壓。通過測量霍爾電壓、電流和磁場強度，可直接計算載流子濃度 (n或p)、遷移率 (μ) 和導電類型。
   • 優點： 直接測量載流子濃度和遷移率（優于四探針的間接推算）；能區分導電類型；對樣品破壞性極小（需制作歐姆接觸點）。
   • 局限： 通常要求制作特定形狀（如范德堡結構）的樣品和歐姆接觸，非完全非破壞；得到的是整個導電層的平均濃度；對高阻或絕緣層不適用；磁場均勻性要求高。
   • 應用： 外延層、體材料、量子阱等載流子濃度和遷移率的精確表征。

(二) 破壞性測試方法

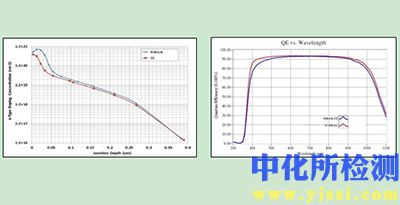

1. 二次離子質譜法 (Secondary Ion Mass Spectrometry, SIMS)

   • 原理： 用高能離子束（一次離子）轟擊樣品表面，濺射出樣品原子和分子（二次離子）。通過質譜儀分析二次離子的質荷比，獲得樣品中元素（包括摻雜劑）的種類及其隨深度的濃度分布。
   • 優點： 極高的元素檢測靈敏度（ppm至ppb量級）；能提供精確的縱向濃度分布（深度分辨率可達納米級）；可分析幾乎所有元素和同位素；能獲得絕對濃度（需標樣）。
   • 局限： 破壞性測試（形成濺射坑）；設備昂貴，測試成本高；定量分析依賴標準樣品；基體效應（不同材料濺射率不同）影響精度；深度剖析時可能引起原子混合。
   • 應用： 離子注入/擴散剖面分析、界面雜質分析、痕量雜質檢測、薄膜組分分析。

2. 擴展電阻法 (Spreading Resistance Profiling, SRP)

   • 原理： 使用兩個尖銳探針（通常金剛石涂層）以恒定壓力步進式接觸樣品斜面（或橫截面）。測量探針與樣品之間的擴展電阻。根據擴展電阻與局部電阻率的嚴格關系（需校準），結合已知的探針步進距離，重構出樣品從表面到內部的電阻率（進而推算出摻雜濃度）隨深度的變化。
   • 優點： 能提供高空間分辨率（橫向和縱向）的電阻率/摻雜濃度深度分布；對陡峭的濃度梯度（如超淺結）表征能力較好；相對成本低于SIMS。
   • 局限： 破壞性測試（需制備斜面或橫截面樣品）；測試速度慢；結果受樣品制備質量（斜面角度、平整度、無損傷）、探針狀態、校準精度影響很大；對低濃度或高阻區域精度下降。
   • 應用： 結深測量、摻雜濃度分布分析（尤其陡峭梯度）、外延層表征。

3. 電容-電壓法 (Capacitance-Voltage Profiling, CV)

   • 原理： 基于金屬-氧化物-半導體（MOS）或肖特基勢壘結構。在金屬電極上施加變化的直流偏壓，同時測量小交流信號下的電容。通過分析電容隨電壓的變化關系，反演出半導體表面附近的耗盡層寬度變化，進而計算得到耗盡層內可動載流子濃度（≈電離雜質濃度）隨深度的分布。
   • 優點： 能提供縱向濃度分布；設備相對普及（與半導體參數分析儀結合）；對載流子濃度敏感。
   • 局限： 主要適用于硅等常用半導體材料上的絕緣層/勢壘結構（如MOS或肖特基二極管）；只能測量耗盡區內的可動載流子濃度（與總摻雜濃度有區別，尤其在低溫或存在陷阱時）；深度分辨率受限于德拜長度，對淺層或高濃度梯度表征受限；需要制備特定結構。
   • 應用： MOS器件柵氧化層質量評估、外延層或離子注入層的近表面摻雜濃度分布分析。

三、 方法選擇的關鍵考量因素

選擇最合適的測試方法取決于具體的應用需求和樣品特性：

1. 所需信息： 需要平均濃度還是深度分布？需要元素信息還是載流子信息？
2. 樣品狀態： 是否允許破壞？表面狀況如何？是否有現成的測試結構（如MOS電容、肖特基二極管）？
3. 濃度范圍： 不同方法的靈敏度和適用濃度范圍不同。
4. 深度分辨率： 對淺結或陡峭濃度梯度的需求。
5. 空間分辨率： 是否需要橫向分布信息（如微區SRP、掃描SIMS）。
6. 成本與效率： 設備成本、測試周期、樣品制備難度。
7. 材料類型： 不同半導體材料（Si, Ge, SiC, GaAs, GaN等）可能更適合特定方法。

典型選擇策略：

• 快速在線監控大面積均勻摻雜濃度： 四探針法。
• 精確測量載流子濃度和遷移率： 霍爾效應法。
• 獲取元素級別的縱向摻雜分布（尤其是超淺結、痕量分析）： SIMS法。
• 獲取高分辨率電阻率/摻雜濃度深度分布（尤其陡峭梯度）： SRP法。
• 硅基MOS結構近表面摻雜分布分析： CV法。

四、 測試前沿與發展趨勢

隨著半導體器件持續微縮化（進入納米尺度）和新材料體系的應用，摻雜濃度測試面臨新挑戰，推動技術發展：

1. 超高空間分辨率： 對原子級摻雜（如單原子晶體管）、超淺結（<10nm）的表征需求，要求SIMS、掃描探針技術（如掃描擴展電阻顯微鏡 S-SRP、掃描隧道顯微鏡STM）等不斷提升分辨率。
2. 無損/微損分析： 發展更齊全的光學技術（如光致載流子輻射、調制光反射）或改進的電學方法，減少對珍貴樣品（如齊全封裝芯片）的破壞。
3. 三維分布表征： 結合聚焦離子束（FIB）制備和SIMS/SRP等技術，實現摻雜在三維空間分布的精確測量。
4. 原位與在線測試： 開發集成在工藝設備中的實時監測手段，實現工藝過程的閉環控制。
5. 數據分析與建模： 利用人工智能和機器學習處理復雜測試數據，提高分析精度和效率，建立更準確的測試結果與器件性能的關聯模型。

五、

摻雜濃度測試是半導體研發與制造中不可或缺的分析手段。從快速評估平均濃度的四探針法，到精確測量載流子行為的霍爾效應法，再到能提供納米級深度分布信息的SIMS和SRP法，以及適用于特定結構的CV法，各種技術各有千秋。深入理解不同方法的原理、優勢和局限性，根據具體的測試目標（平均濃度 vs. 分布、元素信息 vs. 載流子信息）、樣品狀態（允許破壞否）和材料特性進行合理選擇，是獲得可靠數據的關鍵。隨著半導體技術向更小尺寸、新材料、新結構演進，發展具有更高分辨率、更強無損性、三維表征能力和智能化分析的摻雜濃度測試技術，將是支撐未來產業持續創新的重要基石。

核心測試方法對比概覽

注： 此表為簡化對比，實際選擇需結合具體應用場景深入評估。
