高溫蠕變試驗：材料在高溫與應力下的持久性能評估

引言：理解材料的時間依賴性變形

在眾多工程應用領域，如航空航天發動機、能源動力系統（如燃氣輪機、鍋爐）、石油化工裝置等，關鍵結構部件長期服役于高溫環境，并承受著顯著的機械應力。在此嚴苛條件下，材料并非總是立即失效，而是可能經歷一種緩慢、持續且與時間相關的塑性變形過程，即蠕變。蠕變現象可能導致部件尺寸超出公差、應力重新分布，最終引發斷裂失效，其后果往往是災難性的。因此，高溫蠕變試驗成為評估材料在高溫服役條件下長期力學性能、預測部件壽命、保障設備安全可靠運行不可或缺的關鍵試驗手段。它專門研究材料在恒定高溫和恒定拉伸（或壓縮）載荷作用下，變形隨時間逐漸增加的規律及其斷裂行為。

一、試驗原理與機制

高溫蠕變試驗的核心在于模擬材料在實際服役中所經歷的高溫與恒定應力的耦合環境，并精確測量其隨時間的變形響應。其基本原理可概括為：

1. 恒定環境控制： 將標準化的試樣置于精密控溫的加熱爐中，確保試樣標距段處于均勻且穩定的目標高溫環境（通常遠高于材料熔點的0.3倍以上）。
2. 恒定載荷施加： 對試樣施加一個恒定不變的拉伸載荷（或應力，通過載荷除以試樣初始橫截面積計算得到）。該應力通常低于材料在該溫度下的屈服強度。
3. 持續變形監測： 利用高精度的引伸計系統，連續或高頻率地測量試樣標距段在試驗過程中的長度變化（伸長量）。
4. 時間記錄： 精確記錄整個試驗過程中變形量隨時間的變化數據。

在微觀層面，高溫蠕變是熱激活過程主導的。高溫提供了原子或空位擴散所需的能量，使位錯得以克服障礙進行滑移和攀移，晶界發生滑動，甚至可能發生擴散蠕變（如Nabarro-Herring蠕變、Coble蠕變）或動態回復與再結晶等機制。這些微觀過程的速率共同決定了宏觀上可觀測到的蠕變變形速率。

二、典型蠕變曲線與階段

一條完整的高溫蠕變曲線（應變ε vs. 時間t）通常清晰地展現出三個特征階段：

1. 第一階段：瞬態蠕變（減速蠕變階段）

   • 特征：蠕變速率（dε/dt）隨時間逐漸減小。
   • 機制：初始加載后，材料內部位錯密度迅速增加，位錯滑移和增殖是主要變形機制。隨著位錯纏結、塞積的形成，位錯運動阻力增大，導致蠕變速率下降。加工硬化效應在此階段占主導。

2. 第二階段：穩態蠕變（恒速蠕變階段）

   • 特征：蠕變速率達到一個相對穩定且最小的恒定值（通常稱為最小蠕變速率或穩態蠕變速率 ?_min）。這是蠕變曲線中最具工程意義的階段。
   • 機制：加工硬化（位錯密度增加導致阻力增大）與動態回復（位錯通過攀移、交滑移等方式重組或湮滅，降低阻力）達到動態平衡。?_min 是預測材料長期蠕變壽命的關鍵參數。

3. 第三階段：加速蠕變（加速斷裂階段）

   • 特征：蠕變速率開始顯著增加，直至試樣最終斷裂。
   • 機制：微觀損傷（如晶界空洞、微裂紋）的形核、長大和連接。頸縮（橫截面積減小導致真實應力增大）也是重要原因。此階段標志著材料即將失效。

三、試驗方法與關鍵要素

進行規范的高溫蠕變試驗需嚴格控制以下關鍵要素：

1. 試樣制備：

   • 材料狀態： 試樣應代表材料的最終使用狀態（如熱處理狀態、加工狀態）。
   • 幾何尺寸： 嚴格遵循相關標準（如ISO 204, ASTM E139/E139M, GB/T 2039等）。通常為圓柱形或板狀，具有平行段（標距段）和夾持端。尺寸精度和表面光潔度要求極高，以減小應力集中和測量誤差。
   • 尺寸測量： 精確測量初始標距長度和橫截面積，用于計算工程應力。

2. 試驗設備：

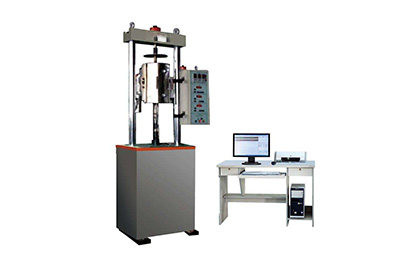

   • 蠕變試驗機： 核心設備，具備：
     • 加載框架： 提供穩定、精確的軸向拉伸載荷（杠桿式、砝碼式或伺服電機驅動式）。載荷精度是關鍵。
     • 高溫爐： 能在試樣標距段內提供均勻、穩定的高溫環境（溫度波動通常要求控制在±2°C或更小范圍內）。常用電阻爐。
     • 溫度控制系統： 高精度熱電偶（通常直接接觸或靠近試樣標距段）配合PID控制器實現精確控溫。
     • 變形測量系統： 高溫引伸計（機械式、光學式或激光式），需耐高溫且能精確測量標距段內的微小伸長量。測量精度通常在微米級別。
     • 數據采集系統： 實時記錄載荷、溫度、變形和時間數據。

3. 試驗條件設定：

   • 溫度 (T)： 根據材料預期使用溫度或研究目的設定。需考慮溫度對蠕變機制的顯著影響。
   • 應力 (σ)： 施加的恒定工程應力。通常在同一溫度下進行多個不同應力水平的試驗，以建立應力-蠕變速率關系。
   • 試驗氣氛： 可在空氣、真空或特定保護/反應性氣氛中進行，以研究環境對蠕變行為的影響（如氧化）。
   • 持續時間： 試驗可能持續數百小時至數萬小時不等，目標是獲得完整的蠕變曲線（尤其是穩態階段）或達到預定斷裂時間/變形量。

4. 試驗過程：

   • 安裝試樣，連接引伸計和熱電偶。
   • 升溫至目標溫度并保溫，確保溫度均勻穩定。
   • 平穩施加目標載荷（避免沖擊）。
   • 啟動數據采集，持續監測并記錄溫度、載荷、變形和時間。
   • 試驗持續進行，直至試樣斷裂或達到預定的終止條件（如總應變、試驗時間）。

四、數據獲取與分析

試驗獲得的核心數據是時間-變形量（或時間-應變）曲線。從中可提取關鍵參數：

1. 蠕變應變 (ε_c)： 在給定時間點，由蠕變引起的總塑性應變（總應變減去初始加載產生的瞬時彈性應變和可能的瞬時塑性應變）。
2. 蠕變速率 (?)： 單位時間內的蠕變應變增量。特別重要的是最小蠕變速率 (?_min)，即穩態蠕變階段的恒定速率。
3. 蠕變斷裂時間 (t_r)： 從加載開始到試樣斷裂所經歷的時間。
4. 蠕變斷裂應變 (ε_r)： 試樣斷裂時的總蠕變應變。
5. 蠕變極限： 在給定溫度下，材料在指定時間內產生不超過規定蠕變應變（如1%）所能承受的最大應力；或在規定時間內引起規定蠕變速率（如1×10?? %/h）的應力。

深入分析通常包括：

• 繪制蠕變曲線： 直觀展示材料在特定T和σ下的蠕變行為。
• 建立應力-最小蠕變速率關系： 在恒定溫度下，對多個應力水平試驗得到的 ?_min 進行擬合，常用冪律關系描述：?_min = A * σ^n (A為材料常數，n為應力指數)。應力指數n可揭示主導的蠕變機制（如n≈3-7常與位錯蠕變相關，n≈1與擴散蠕變相關）。
• 建立應力-斷裂時間關系 (Larson-Miller參數等)： 利用不同T和σ下的斷裂時間數據，通過時間-溫度參數法（如Larson-Miller參數 LMP = T*(C + log t_r)，C為常數 log t_r)`，C為常數）外推預測材料在更低應力或更長壽命下的性能。
• 微觀組織觀察： 試驗前后對試樣進行金相、掃描電鏡（SEM）、透射電鏡（TEM）等分析，研究蠕變過程中微觀結構演變（位錯結構、析出相、晶界狀態、空洞/裂紋）與宏觀性能的聯系。

五、應用與價值

高溫蠕變試驗數據在工程實踐和材料研發中具有廣泛而重要的應用：

1. 材料篩選與評價： 比較不同材料或同一材料不同狀態（如不同合金成分、熱處理工藝）在高溫長時服役條件下的抗蠕變性能，為選材提供依據。
2. 設計許用應力確定： 基于蠕變極限、持久強度（給定溫度下達到規定斷裂時間所需的應力）等數據，結合安全系數，確定高溫部件在預期壽命內的安全設計應力。
3. 壽命預測與評估： 利用穩態蠕變速率或斷裂時間數據，結合外推方法（如Larson-Miller參數法），預測部件在特定工況下的剩余使用壽命或設計壽命。
4. 失效分析： 當高溫部件因蠕變失效時，試驗數據和分析結果有助于理解失效模式和原因，指導改進設計或材料。
5. 材料開發與優化： 指導新型高溫合金（如鎳基、鈷基高溫合金）和耐熱鋼的研發，通過優化成分和工藝（如控制晶界析出、添加固溶強化元素、晶粒細化/粗化控制）來提升抗蠕變性能。
6. 標準制定與質量保證： 為相關行業標準和規范提供基礎數據，并用于材料入廠檢驗和質量控制。

六、安全注意事項

高溫蠕變試驗涉及高溫、高載荷和長時間運行，安全至關重要：

1. 高溫防護： 試驗爐表面溫度極高，操作人員需佩戴隔熱手套，避免直接接觸。設置防護罩或安全圍欄。
2. 機械安全： 加載系統儲存巨大能量。確保夾具安裝牢固，避免試樣意外斷裂或飛出。試驗過程中遠離加載區域。
3. 電氣安全： 高溫爐和控制系統使用高電壓。確保設備接地良好，定期檢查線路絕緣。遵守電氣安全操作規程。
4. 應急措施： 配備滅火器材（如適用于電氣火災的滅火器）。制定設備故障、停電、試樣斷裂等突發情況的應急預案。
5. 環境控制： 在惰性氣體或真空環境中試驗時，注意氣體泄漏風險。確保通風良好，防止有害氣體積聚（如在某些保護氣氛下）。
6. 長時間運行監控： 對長時間運行的試驗設備進行定期巡檢和遠程監控，及時發現異常（如溫度漂移、載荷異常、變形異常）。

結語

高溫蠕變試驗是連接材料微觀行為與宏觀工程性能預測的關鍵橋梁。通過精確模擬高溫應力環境并系統測量材料的時變變形與斷裂特性，它為高溫結構部件的安全設計、壽命評估、材料研發及失效預防提供了不可或缺的科學依據和工程數據支撐。隨著高溫工業技術的不斷發展，對材料抗蠕變性能的要求日益嚴苛，持續改進試驗方法的精度、效率和可靠性，深化對蠕變損傷機制的理解，并發展更精準的壽命預測模型，仍是該領域重要的研究方向。掌握和應用高溫蠕變試驗技術，對于保障高溫裝備的長周期安全穩定運行具有不可替代的價值。
