導通試驗：保障電氣連接可靠性的基石

核心目標：驗證電流通路的完整性

導通試驗，又稱連續性測試，是電氣工程與維護中一項至關重要的基礎性檢測工作。其核心目的在于確認兩點或多點之間的電氣路徑是否暢通無阻，具備低電阻特性。一個完整、低阻的電氣連接是確保電力系統安全運行、設備正常工作以及信號準確傳輸?shù)那疤釛l件。本試驗廣泛應用于電氣設備安裝、線路敷設、設備維護檢修以及故障診斷等環節。

試驗原理：低阻驗證

導通試驗基于一個簡單的電學原理：一個完整的電氣通路應呈現非常低的電阻。通過向被測回路施加一個安全的、低電壓的測試電流，并精確測量該回路兩點之間的電阻值，即可判斷其導通狀態。若測得的電阻值極低（通常遠小于1歐姆，具體標準視應用而定），則判定為“導通良好”；若電阻值極高或無窮大，則判定為“開路”（不導通）。

核心設備與工具

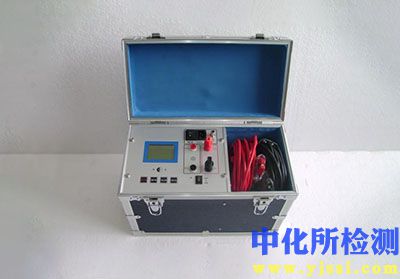

• 導通測試儀/萬用表： 最常用的工具。數字萬用表的“通斷測試檔”（通常帶有蜂鳴器）或電阻測量檔（低阻檔）是基礎選擇。專用導通測試儀可能提供更高的測試電流（如用于大截面積電纜）和更精確的低阻測量能力。
• 微歐計： 當需要極高精度的低電阻測量時（例如測量斷路器接觸電阻、母線連接電阻、接地系統連接電阻），需使用微歐計。它通常采用四線制（開爾文）測量法，能有效消除測試導線本身電阻的影響。
• 輔助連接線： 質量良好、長度合適的測試導線和夾子。
• 被測對象標識工具： 用于清晰標記測試點和記錄。

標準試驗流程

1. 安全第一 - 斷電與驗證：

   • 確保被測電路或設備完全斷電，并與所有可能的電源點（包括備用電源）進行物理隔離。
   • 使用電壓測試儀在即將進行導通測試的點位上驗證無電壓存在。這是不可省略的關鍵步驟！

2. 目標路徑識別：

   • 明確需要測試的電氣路徑起點和終點。例如：開關兩端、保險絲兩端、繼電器觸點、電纜兩端、接地線到接地極、設備外殼到接地排等。

3. 設備準備與校準：

   • 選擇合適的測試儀器（萬用表、專用導通儀或微歐計）。
   • 將儀器設置在正確的功能檔位（通斷檔或合適的電阻量程）。
   • 進行儀器自檢/校準： 短接測試表筆，儀器應顯示接近0歐姆（或蜂鳴器響），表明儀器自身狀態良好。測試前應檢查電池電量。

4. 連接測試點：

   • 將儀器的測試線（或微歐計的電流線和電壓線）牢固、可靠地連接到被測路徑的起點和終點。確保連接點金屬表面清潔、無絕緣層、油漆、氧化層或污垢。必要時使用砂紙或刮刀清理接觸點。

5. 執行測量與記錄：

   • 啟動儀器進行測量。
   • 觀察并記錄讀數：
     • 通斷檔： 主要關注蜂鳴器是否響起（表示低阻導通），或顯示“OL”/“1”（表示開路）。注意不同儀器的閾值可能不同。
     • 電阻檔/微歐計： 精確記錄測得的電阻值（單位：歐姆Ω或毫歐mΩ）。
   • 對于關鍵連接（如主接地排連接、大電流母線連接），應記錄測量時的環境溫度，因?yàn)榻饘匐娮钑S溫度變化。

6. 結果判定：

   • 將測量結果與相關標準、規范或設備制造商的要求進行對比。例如：
     • 一般控制電路導線連接：電阻應遠小于1Ω。
     • 斷路器主觸點接觸電阻：通常在幾十微歐到幾百微歐范圍，需參考具體型號標準。
     • 接地系統連接：通常要求小于0.05Ω或按設計/規范要求。
     • 信號線導通：電阻需滿足信號傳輸要求（通常很低）。
   • 判定為“合格”或“不合格”。

7. 恢復與記錄：

   • 測試完成后，斷開測試線。
   • 恢復被測設備或線路的原有狀態（如重新擰緊接線端子，恢復絕緣）。
   • 詳細記錄： 測試日期、測試人員、被測設備/線路名稱編號、測試點描述、使用儀器型號、測量結果、判定、環境溫度（如適用）等信息。

關鍵應用場景

• 新建設備/線路驗收： 驗證所有電氣連接在投入使用前是否正確、可靠。
• 預防性維護： 定期檢查關鍵連接點（如斷路器觸點、母線接頭、接地連接）的電阻有無異常增大，預防因接觸不良導致的過熱、燒毀甚至火災。
• 故障診斷： 快速定位線路中的斷點、虛接點或連接松動。是電氣維修中最常用的排查手段之一。
• 質量控制： 在電氣設備生產過程中，檢驗內部布線和元件連接的可靠性。
• 安全系統驗證： 確保保護接地（PE）線、等電位連接導體的連續性，這對人身安全至關重要。

至關重要的安全警示

• 絕對禁止在帶電設備上執行導通試驗！ 導通測試儀向被測回路施加電流，在帶電設備上操作會導致嚴重短路事故、電弧閃光，對人員和設備造成毀滅性傷害。
• 嚴格執行斷電、隔離、驗證無電的“上鎖掛牌”程序。
• 確保測試點清潔，接觸良好，避免誤判。
• 了解被測回路可能存在的電容（如長電纜、濾波電容），測試時可能會觀察到讀數從低到高的變化（電容充電），需等待穩定。
• 使用合適的個人防護裝備（PPE），尤其是在可能存在短路風險的高能電路附近工作（即使已斷電，鄰近帶電體也可能有風險）。

導通試驗雖原理簡單，卻是電氣工程領域中一項不可或缺、關乎安全與可靠性的基礎檢測。通過規范的操作流程、精確的測量和嚴謹?shù)呐袛啵苡行Оl(fā)現潛在隱患，防止因連接不良引發的設備故障、性能下降甚至安全事故。深刻理解其原理，嚴格遵守安全規程和操作步驟，是每一位電氣從業人員保障系統穩定運行的基本職責。隨著電氣系統復雜度的提升和智能化發展，對連接可靠性的要求只增不減，導通試驗作為驗證這一可靠性的基石，其重要性將持續凸顯。
