溫度沖擊試驗：產品可靠性的嚴苛考核

引言
在瞬息萬變的環境條件下，產品的可靠性是決定其壽命與性能的關鍵因素。溫度沖擊試驗作為一種重要的環境應力篩選手段，專門用于評估產品在極端溫度快速變化下的耐受能力，是揭示潛在缺陷、提升產品韌性的核心環節。

溫度沖擊試驗的核心概念

• 定義： 溫度沖擊試驗（Thermal Shock Testing）是將試驗樣品暴露于預設的高溫與低溫環境中，并在極短時間內（通常不超過5分鐘）完成溫度轉換的過程。其核心在于模擬產品可能遭遇的劇烈、瞬態溫度變化場景。
• 與溫度循環的區別： 區別于溫度循環試驗（Thermal Cycling）中相對緩慢的溫度升降速率，溫度沖擊試驗的關鍵特征在于極高的溫度變化速率（通常要求≥10°C/min，甚至高達30°C/min或更高）。這種“沖擊”效應會引發材料內部更劇烈的應力變化。
• 目的：
  • 激發產品在溫度快速交變條件下的潛在缺陷（如焊接點開裂、材料分層、密封失效、涂層剝落、元器件參數漂移或功能中斷）。
  • 評估產品結構、材料及不同組件間因熱膨脹系數差異（CTE mismatch）導致的熱應力承受能力。
  • 驗證產品的設計裕度和工藝質量。
  • 為產品在極端環境（如航空航天、軍事裝備、汽車冷啟動、戶外設備等）下的可靠性提供數據支撐。

試驗方法與設備

溫度沖擊試驗主要通過兩種主流方法實現：

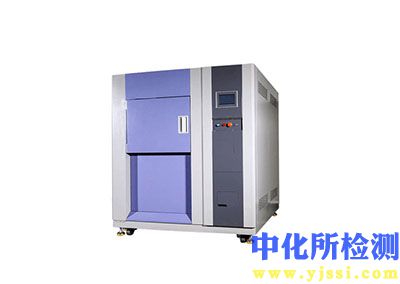

1. 兩箱法（Two-Chamber Method）：

   • 原理： 使用兩個正規的試驗箱，一個設定為高溫，一個設定為低溫。樣品通過傳送裝置（吊籃或推車）在預設時間內（通常1-2分鐘）在高溫箱和低溫箱之間來回移動。
   • 特點： 轉換時間短，溫度變化速率極高，沖擊效果顯著。是應用最廣泛的方法。
   • 設備： 包含高溫箱、低溫箱、樣品傳送機構及控制系統。低溫通常由機械壓縮或液氮制冷實現。

2. 單箱法（Single-Chamber Method / Rapid Rate Change）：

   • 原理： 在單一試驗箱內，通過快速注入高溫或低溫氣流（通常使用液氮制冷和電加熱），使箱內溫度在極短時間內完成設定溫度轉換。
   • 特點： 無需移動樣品，避免了機械傳送可能帶來的額外振動應力。但實現極高的溫變速率對設備性能要求苛刻。
   • 設備： 具備強大制冷（如液氮噴射）和加熱能力，以及高速氣流循環系統的單箱體。

關鍵試驗參數

一個完整的溫度沖擊試驗方案需明確定義以下參數：

• 高溫設定值（T_high）： 根據產品應用場景或相關標準確定（如+85°C, +125°C, +150°C等）。
• 低溫設定值（T_low）： 同樣依據實際需求確定（如-40°C, -55°C, -65°C等）。
• 溫度轉換時間（Transfer Time）： 樣品從一個溫區完全暴露到另一個溫區所需的時間，通常≤5分鐘，力求最短。
• 溫度穩定時間（Dwell Time/Soak Time）： 樣品在高溫或低溫環境下保持的時間，需確保樣品內部溫度達到設定值并穩定（通常≥15-30分鐘，視樣品熱容量而定）。
• 循環次數（Number of Cycles）： 高溫->低溫->高溫完成一次循環。循環次數根據產品預期壽命和嚴酷度要求設定（如5次, 10次, 30次, 50次, 100次等）。
• 試驗剖面（Profile）： 上述參數組合構成的完整溫度-時間變化曲線。

常見的失效模式

溫度沖擊試驗可能誘發的典型失效包括：

• 材料與結構失效：
  • 脆性材料（陶瓷、玻璃、特定塑料）開裂或破碎。
  • 不同材料界面（如芯片與基板、基板與外殼、密封圈與殼體）因CTE不匹配導致的分層、開裂或密封失效。
  • 焊點（特別是BGA、CSP等）的開裂、空洞增大或疲勞斷裂。
  • 涂層、鍍層或灌封材料的開裂、剝落、起泡。
  • 機械部件（如卡扣、連接器）的變形、斷裂或卡滯。
• 電氣性能失效：
  • 元器件（電阻、電容、電感、半導體器件）參數漂移超出規格（如阻值、容值變化）。
  • 電路板走線斷裂（尤其在高密度互連處）。
  • 接觸不良（連接器、開關、繼電器）。
  • 間歇性故障或完全功能喪失。
• 化學與物理變化：
  • 潤滑劑性能下降或凝固。
  • 材料內部晶相結構改變（特定材料）。

標準與規范

溫度沖擊試驗廣泛遵循國際、國家及行業標準，常見的通用標準包括：

• IEC 60068-2-14: 環境試驗 第2-14部分：試驗方法 試驗N：溫度變化。
• MIL-STD-883H: 微電子器件試驗方法和程序（方法1011.9：溫度沖擊）。
• MIL-STD-810H: 環境工程考慮和實驗室試驗（方法503.8：溫度沖擊）。
• JESD22-A104: 溫度循環。
• GB/T 2423.22: 環境試驗 第2部分：試驗方法 試驗N：溫度變化。
• 各行業（如汽車電子、航空航天、通信設備）也常有特定的行業規范或客戶定制要求。

試驗實施要點

1. 樣品準備： 樣品應為功能完好、代表最終產品的狀態。需明確安裝方式（是否帶外殼、散熱器等）。
2. 預處理： 根據需要可能進行溫度老化或濕度預處理。
3. 初始檢測： 試驗前進行全面的外觀檢查、電氣性能和功能測試，建立基準數據。
4. 試驗執行：
   • 嚴格按照定義的試驗剖面操作設備。
   • 監控并記錄箱體溫度、轉換時間、樣品溫度（可在代表性位置布置熱電偶）。
   • 確保樣品在轉換過程中不受額外機械損傷。
5. 中間檢測（可選）： 在試驗過程中（如每完成一定循環數后）進行檢測，有助于定位失效發生點。
6. 恢復： 試驗結束后，讓樣品在標準大氣條件下（通常25°C±5°C，常壓）恢復足夠時間（如1-2小時），使內部凝露蒸發。
7. 最終檢測： 進行與初始檢測相同的全面檢查與測試，對比結果判斷是否通過。
8. 失效分析： 對失效樣品進行詳細分析（如電鏡、X-ray、切片、紅外熱像等），確定失效根本原因，指導設計或工藝改進。

應用場景

溫度沖擊試驗在眾多對可靠性要求極高的領域不可或缺：

• 航空航天與國防： 機載設備、衛星部件、武器系統需承受高空高速帶來的劇烈溫變。
• 汽車電子： 發動機艙內模塊、傳感器、控制器面臨冷啟動、陽光暴曬等沖擊。
• 消費電子： 戶外使用的設備（手機、相機）、需頻繁開關機的產品（如電源適配器）。
• 工業控制與自動化： 工廠環境（尤其是溫差大的地區）、電力設備。
• 醫療電子： 植入式設備、體外診斷設備需保證在極端溫度變化下的穩定性與安全性。
• 元器件與材料： 評估半導體器件、PCB、連接器、結構材料等的溫度沖擊耐受性。

溫度沖擊試驗是產品可靠性工程中的一項關鍵驗證手段。它通過施加極端的快速溫度變化應力，有效暴露產品在設計、材料選用、制造工藝等方面的薄弱環節。科學嚴謹?shù)刂贫ㄔ囼灧桨福_控制試驗參數，并深入分析試驗結果與失效模式，對于提升產品在嚴苛環境下的適應能力、延長使用壽命、降低現場失效率具有不可替代的作用。該試驗為產品的可靠性和質量提供了強有力的保障，是產品走向成熟與成功的必經考驗。
