帶狀組織檢驗：微觀結構中的性能隱患探測器

引言：微觀形態的宏觀影響
在金屬材料，尤其是鋼鐵及其合金的世界里，微觀結構如同材料的“基因”，深刻決定著其最終的力學性能和使用壽命。帶狀組織，作為一種常見的微觀結構缺陷，因其對材料性能的顯著負面影響，成為材料檢驗中至關重要的關注點。準確識別、評估和控制帶狀組織，是保障材料質量與可靠性的關鍵環節。

一、 認識帶狀組織：特征與本質

• 定義： 帶狀組織是指在金屬材料（主要是軋制或鍛造后的鋼材）的金相顯微組織中，鐵素體、珠光體或其他組成相沿著原奧氏體晶界或加工變形方向，呈條帶狀交替平行分布的不均勻現象。

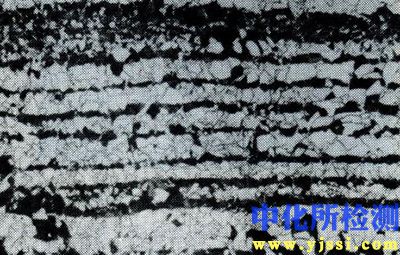

• 視覺特征： 在光學顯微鏡下觀察經適當腐蝕的試樣拋光面，可見明暗相間可見明暗相間、大致平行排列的條帶。亮帶通常為鐵素體，暗帶多為珠光體或貝氏體。
• 核心問題： 這種組織的不均勻性導致材料在平行于條帶方向和垂直于條帶方向上的力學性能（如強度、塑性、韌性、疲勞性能）存在顯著差異（各向異性），并可能降低材料的綜合性能，特別是橫向塑性和韌性。

二、 成因探析：熱加工過程的烙印
帶狀組織的形成主要與材料成分偏析和后續熱加工工藝密切相關：

1. 鑄態偏析是根源： 鋼液在凝固過程中，合金元素（如C、Mn、P、S、Si等）和雜質元素在枝晶間富集，形成微觀尺度上的化學成分不均勻性（枝晶偏析）。
2. 熱加工“凍結”偏析： 在后續的熱軋或熱鍛過程中，雖然高溫擴散能部分減輕偏析，但若：
   • 終軋/終鍛溫度過低： 元素擴散不充分，無法有效消除偏析。
   • 冷卻速度不當： 冷卻過程未能抑制偏析區和非偏析區發生不同的相變（如富碳區形成珠光體，貧碳區形成鐵素體）。
   • 變形量不足： 不足以破碎和分散偏析帶。
     原始的枝晶偏析就會被“拉長”并保留下來，最終在室溫組織中表現為條帶狀的相分布。

三、 檢驗流程：揭示微觀不均
帶狀組織檢驗主要依據國際或行業通用金相檢驗標準，核心步驟包括：

1. 取樣： 在代表性部位（如鋼材的橫截面）截取試樣，確保觀察面垂直于最終軋制或鍛造方向，以清晰展現條帶分布。
2. 制樣：
   • 鑲嵌（必要時）： 小或不規則試樣需鑲嵌固定。
   • 研磨與拋光： 經粗磨、細磨至精拋光，獲得無劃痕、無變形層的鏡面。
   • 腐蝕： 使用標準腐蝕劑（如2-4%硝酸酒精溶液）侵蝕拋光面，使不同相因耐蝕性差異而顯現襯度。
3. 觀察與評級：
   • 顯微鏡評級：
   • 顯微鏡觀察： 主要在光學顯微鏡下，在100倍或200倍放大倍數下觀察拋光面。
   • 評級依據： 依據通用評級圖譜或標準，主要評估指標包括：
     • 條帶連續性： 條帶是否清晰、連續。
     • **清晰、連續。
     • 條帶寬度： 鐵素體帶和珠光體（或其他相）帶的相對寬度及均勻性。
     • 條帶平直度： 條帶是否平直或彎曲。
     • 貫穿視場程度： 條帶貫穿整個觀察視場的比例。
   • 評級方法： 常見評級體系將帶狀組織嚴重程度分為若干等級（如0級至5級或A級至E級）。0級/A級表示無帶狀組織或極輕微，級別越高表示帶狀組織越嚴重、越連續、越寬。評級通常在多個視場進行，取最具代表性的級別或報告范圍。
4. 記錄與報告： 清晰記錄試樣信息、檢驗標準、放大倍數、觀察結果（包括典型照片）和最終評級。

四、 影響評估：性能的隱形殺手
帶狀組織對材料性能的危害不容忽視：

• 力學性能各向異性： 顯著降低垂直于軋制方向的塑性（延伸率、斷面收縮率）和沖擊韌性，增加材料在橫向受力時脆性斷裂的風險。
• 惡化加工性能： 可能導致冷變形（如沖壓、彎曲）時出現裂紋、表面粗糙（“橘皮”現象）等問題。
• 降低疲勞強度： 條帶界面可能成為疲勞裂紋萌生和擴展的優先路徑。
• 影響熱處理效果： 組織不均勻導致淬透性差異，可能引起熱處理后硬度不均、變形不規則甚至開裂。

五、 控制與改善：從源頭到工藝
減輕或消除帶狀組織需多管齊下：

1. 優化冶煉與澆鑄： 采用爐外精煉、真空脫氣等技術降低有害元素含量，控制澆鑄溫度和速度以減少偏析。
2. 高溫擴散退火： 對鑄錠或鋼坯在高溫（通常遠高于A3線）下長時間保溫，促進合金元素充分擴散，減輕偏析。這是最有效但成本較高的方法。
3. 控制熱加工工藝：
   • 提高終軋/終鍛溫度： 在奧氏體單相區完成主要變形，并保證足夠時間使元素擴散。
   • 增大變形量： 充分破碎枝晶和偏析區。
   • 控制冷卻速度： 采用適當冷卻方式（如控制冷卻或緩冷），避免過快冷卻“凍結”偏析。
4. 合金設計： 在滿足性能要求前提下，盡量減少易偏析元素含量。

結語：質量把控的關鍵一環
帶狀組織檢驗是評估鋼材等材料內在質量、預測其服役性能的重要手段。通過標準化的檢驗流程，準確識別和評級帶狀組織的嚴重程度，不僅為材料驗收提供依據，更能為生產工藝的優化改進指明方向。深刻理解其成因、影響及控制措施，對于生產高性能、高可靠性的金屬材料，滿足嚴苛的工程應用需求，具有不可替代的價值。持續關注微觀組織的均勻性，是保障宏觀性能卓越的基石。
