壓力鋼管安全守護者：無損檢測方法與關鍵技術解析

壓力鋼管作為水利水電、輸水輸氣等工程的關鍵承壓部件，其結構完整性直接關系到工程安全運行與公共安全。在長期服役過程中，鋼管承受著高壓、水流沖擊、泥沙磨損、環境腐蝕等多重考驗，材料性能可能逐漸劣化，潛在缺陷可能擴展。因此，系統、科學的檢測是保障其安全服役的基石。

一、 檢測的核心目標與意義

壓力鋼管檢測的根本目的在于：

• 安全保障： 及時發現并評估潛在缺陷（如裂紋、腐蝕、變形、焊縫缺陷等），預防災難性失效事故，保護生命財產安全。
• 狀態評估： 客觀掌握鋼管的實際健康狀況，評估其剩余壽命和承載能力，為維修、加固或更換決策提供科學依據。
• 運行優化： 了解鋼管內部狀況（如結垢、淤積），指導清淤、防腐等維護工作，保障輸水效率。
• 合規要求： 滿足國家及行業相關法規、標準（如DL/T 5017《壓力鋼管制造安裝及驗收規范》等）對定期檢驗的要求。

二、 核心檢測方法：無損檢測技術體系

無損檢測（NDT）技術因其不破壞被檢對象的特點，成為壓力鋼管檢測的首選和核心手段。

1. 外觀與幾何尺寸檢測：

   • 目視檢查(VT)： 最基本的方法，檢查鋼管內外表面明顯的腐蝕坑、機械損傷、變形、焊縫外觀缺陷、涂層剝落等。常借助內窺鏡、爬行機器人輔助檢查管內。
   • 尺寸測量： 使用激光測距儀、全站儀、超聲波測厚儀等，精確測量管徑、橢圓度、局部凹陷/鼓包、壁厚減薄量等幾何參數。

2. 焊縫質量檢測（重中之重）：

   • 超聲波檢測(UT)：
     • 常規UT： 檢測焊縫內部體積型缺陷（氣孔、夾渣）和面積型缺陷（裂紋、未熔合、未焊透），確定其位置、大小和性質。對檢測人員技能要求高。
     • 衍射時差法超聲檢測(TOFD)： 對缺陷高度定量精準，尤其擅長檢出與主聲束垂直的面狀缺陷（如裂紋），成像直觀，效率較高。
     • 相控陣超聲檢測(PAUT)： 利用電子掃描和聚焦，實現復雜區域（如TKY節點焊縫）的高效、高分辨率檢測，可實時成像，數據可追溯性強，是目前發展的主流技術。
   • 射線檢測(RT)：
     • 膠片射線(X/γ-Ray)： 直觀顯示焊縫內部缺陷的平面投影影像，對體積型缺陷敏感。但需考慮輻射安全防護，操作相對復雜。
     • 數字射線(DR/CR)： 利用成像板或探測器替代膠片，成像速度快，可數字化處理、存儲和傳輸，環保且效率提升。
   • 磁粉檢測(MT)： 適用于鐵磁性材料表面及近表面缺陷（裂紋、折疊等）檢測，靈敏度高，操作相對簡便。常用于焊縫表面、管節縱環縫端部、人孔門周邊等應力集中區域。
   • 滲透檢測(PT)： 適用于非多孔性材料表面開口缺陷檢測。作為MT的補充，用于非鐵磁性材料或某些難以磁化的部位。

3. 腐蝕與壁厚評估：

   • 超聲波測厚(UT Thickness Gauging)： 最常用、最直接的方法，快速測量鋼管各處實際壁厚，評估均勻腐蝕和局部腐蝕減薄程度。需保證探頭耦合良好和表面清潔。
   • 腐蝕掃描： 使用專用的超聲腐蝕掃描儀或電磁超聲測厚儀（EMAT，無需耦合劑），可高效、連續地測量大面積區域的壁厚分布，生成腐蝕圖譜，直觀顯示腐蝕嚴重區域。
   • 渦流檢測(ECT)： 對鋼管表面及近表面缺陷（如點蝕、裂紋）敏感，常用于檢測薄壁管或涂層下腐蝕。可快速掃查。

4. 材料性能與應力狀態：

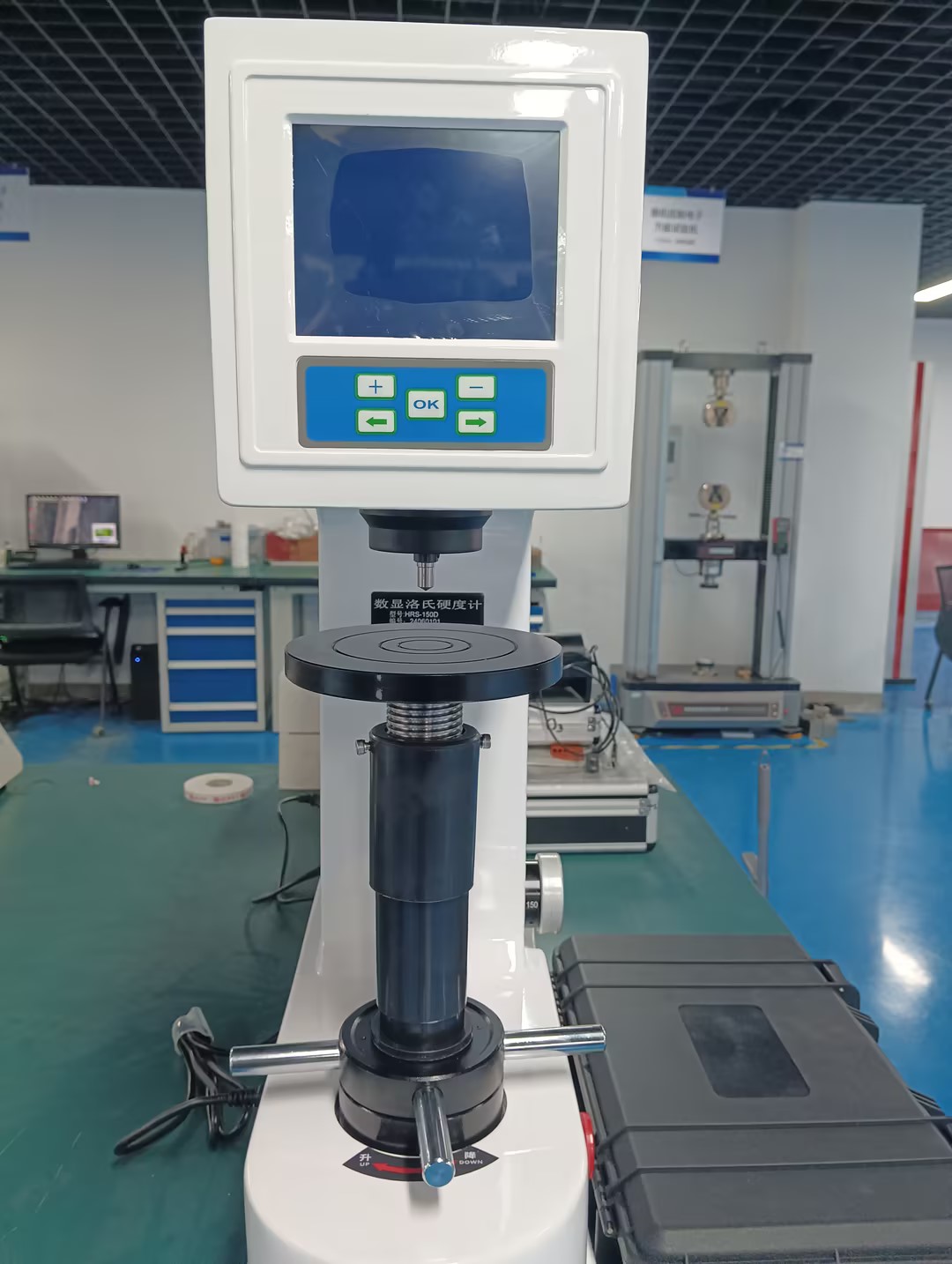

   • 硬度測試： 評估材料熱處理狀態、焊接熱影響區性能及是否存在應力腐蝕開裂傾向。
   • 殘余應力測試： 采用盲孔法、X射線衍射法或超聲法等，測量焊接接頭等關鍵部位的殘余應力水平，評估其對結構開裂風險的影響。

三、 檢測流程的關鍵環節

一個完整的壓力鋼管檢測項目通常包括：

1. 前期準備：

   • 資料收集： 設計圖紙、制造安裝記錄、歷次檢測報告、運行參數、歷史維修記錄等。
   • 方案制定： 根據鋼管重要性、服役年限、運行環境、歷史問題等，確定檢測范圍、重點部位（如焊縫、彎管、支撐環、加勁環、人孔門）、采用的檢測方法組合、驗收標準、安全措施等。
   • 現場準備： 排空管道、通風、搭設腳手架、清潔檢測表面（除銹、除漆、除垢）、貼檢測標識等。

2. 現場實施：

   • 嚴格按照方案執行各項檢測。
   • 使用經過校準的儀器設備。
   • 由持有相應資質證書的專業人員進行操作和結果評判。
   • 詳細、規范地記錄檢測過程、儀器參數、檢測部位、發現的任何異常情況（位置、尺寸、特征描述、圖像記錄）。

3. 數據分析與評估：

   • 缺陷定性定量： 綜合運用各種檢測方法的信號特征，準確判斷缺陷性質（是裂紋、氣孔還是夾渣？），精確測量其尺寸（長度、高度/深度）。
   • 缺陷評定： 依據相關標準規范（如ASME, API, GB/T, DL/T等），將檢測出的缺陷與允許的驗收限值進行比較，判定其是否可接受。
   • 安全評估： 對超標缺陷或關鍵區域的缺陷，進行斷裂力學分析或剩余強度評估，判斷其對結構安全性的即時威脅和長期影響。
   • 狀態評級： 綜合所有檢測結果，對壓力鋼管的整體安全狀況進行分級（如良好、可用但需監控、限制使用、立即停用維修等）。

4. 報告編制與反饋：

   • 撰寫詳盡的技術報告，包括檢測依據、方法、過程、結果（含缺陷圖譜、照片）、分析評估、處理建議（如繼續使用、監控運行、修補、加固或更換）等。
   • 及時將關鍵結果和建議反饋給運行管理方。

四、 技術難點與發展趨勢

• 難點：

  • 復雜結構檢測： 岔管、彎管、人孔門等復雜幾何形狀區域的可達性和檢測覆蓋性。
  • 內部檢測挑戰： 長距離、大口徑鋼管內部的全面檢測（需高效、可靠的爬行機器人平臺）。
  • 涂層/結垢影響： 表面涂層狀態不佳或內部嚴重結垢會極大影響超聲、渦流等方法的檢測效果。
  • 缺陷精確量化： 對微小缺陷、復雜形態缺陷（如微小裂紋群）的精確尺寸測量和性質判斷。
  • 大數據處理： 自動化檢測（如PAUT、DR、腐蝕掃描）產生的海量數據的高效處理、分析和解讀。

• 趨勢：

  • 自動化與智能化： 廣泛應用自動化爬行機器人搭載PAUT、DR、激光掃描等傳感器進行高效、全覆蓋檢測。人工智能（AI）用于輔助缺陷自動識別、分類和量化。
  • 多技術融合： 結合多種NDT方法（如PAUT+TOFD+DR）的優勢，相互驗證，提高檢出率和可靠性。
  • 數字化與信息化： 檢測數據數字化存儲、管理、分析和共享，建立鋼管全壽命周期的“數字孿生”健康檔案。
  • 在線監測技術： 研究和發展適用于關鍵部位（如高風險焊縫、腐蝕區）的長期在線監測技術（如聲發射、光纖傳感、腐蝕監測探針），實現實時預警。
  • 定量風險評價： 將檢測數據與結構可靠性分析、風險評價模型更緊密結合，實現基于風險的檢測（RBI）策略優化。

結語

壓力鋼管檢測是一項融合多學科知識、依賴齊全技術、需要嚴謹態度的系統性工程。它不僅是對設備當前狀態的“體檢”，更是預測其未來健康、保障工程安全經濟運行的關鍵決策依據。隨著檢測技術的不斷革新，特別是自動化、智能化、數字化的發展，壓力鋼管的“健康守護”將變得更加精準、高效和可靠。持續投入研發并嚴格遵循科學的檢測流程，是確保這條“生命線”長久安全、暢通無阻的根本保障。
