截齒金屬件質量檢測技術綜述：方法與挑戰

一、 核心意義：安全與效能的生命線

截齒作為承受極端沖擊、摩擦和復雜應力的核心部件，其質量直接關系到整個采掘或破碎設備的安全運行、作業效率及使用壽命。失效的截齒不僅導致設備停機、生產損失，更可能引發安全事故。因此，建立系統、科學、高效的金屬件質量檢測體系至關重要，是保障設備可靠性與經濟效益的關鍵環節。

二、 全面檢測方法體系

截齒金屬件的質量檢測涵蓋多個維度，需綜合運用多種技術手段：

1. 宏觀幾何與外觀檢測：

   • 目視檢查： 最基本的方法，檢查是否存在明顯裂紋、崩刃、嚴重變形、鑄造缺陷（如氣孔、縮松）、表面嚴重銹蝕或涂層剝落等。需在良好照明條件下進行。
   • 尺寸與形位公差測量：
     • 工具： 卡尺、千分尺、高度規、專用量規、三坐標測量機 (CMM)。
     • 關鍵參數： 總長度、刃部關鍵尺寸（如厚度、角度）、柄部直徑及公差、安裝孔位尺寸及位置度、關鍵部位的直線度/平面度/圓度等。精度要求高時首選CMM。
     • 曲面檢測： 對于復雜曲面（如齒尖輪廓），常使用三維光學掃描儀獲取點云數據，與CAD模型比對分析偏差。

2. 表面與近表面缺陷無損檢測 (NDT)：

   • 磁粉檢測 (MT)： 適用于鐵磁性材料（如合金鋼）。能靈敏檢出表面及近表面（幾毫米內）的裂紋、折疊、夾雜等線性缺陷。操作相對簡便快捷。
   • 滲透檢測 (PT)： 適用于所有非多孔性材料表面。通過顯像劑顯示開口于表面的細微裂紋、氣孔等缺陷。對表面清潔度要求高。
   • 渦流檢測 (ET)： 對導電材料的表面和近表面裂紋、硬度變化、涂層厚度等敏感，檢測速度快，可實現自動化。常用于批量檢測。
   • 光學/機器視覺檢測： 利用高分辨率相機和圖像處理算法，自動識別表面劃痕、凹坑、銹蝕、涂層缺陷等。在自動化產線上應用廣泛。

3. 內部缺陷無損檢測：

   • 超聲波檢測 (UT)：
     • 脈沖反射法： 最常用，可檢測內部裂紋、夾雜、氣孔、縮孔等缺陷的深度、位置和大小。對操作人員技能要求較高。
     • 相控陣超聲 (PAUT)： 利用多晶片陣列和電子聚焦掃查，檢測效率更高，成像更直觀，復雜形狀適應性更好。
     • TOFD (衍射時差法)： 對與主聲束垂直的平面型缺陷（如裂紋）檢出率高，定量精度好。
   • 射線檢測 (RT)： 利用X射線或γ射線穿透工件，通過膠片或數字探測器成像，直觀顯示內部缺陷（如氣孔、縮孔、夾雜）的形狀、大小和分布。對厚壁件和復雜結構有優勢，但成本高，有輻射安全要求。

4. 材料性能與微觀結構檢測：

   • 硬度測試： 評估材料抵抗塑性變形能力的關鍵指標，常用洛氏硬度 (HRC) 或布氏硬度 (HBW)。需在關鍵部位（如齒尖、齒根過渡區）多點測試，確保硬度分布均勻且達到設計要求。
   • 金相分析：
     • 取樣與制樣： 在關鍵部位（如齒尖、熱影響區）截取試樣，經鑲嵌、研磨、拋光、腐蝕后制成金相試樣。
     • 顯微鏡觀察： 使用光學或電子顯微鏡分析材料的顯微組織（如晶粒度、相組成、碳化物分布）、熱處理效果（如淬硬層深度、回火組織）、是否存在異常組織（如過熱、過燒、脫碳、非金屬夾雜物）等。

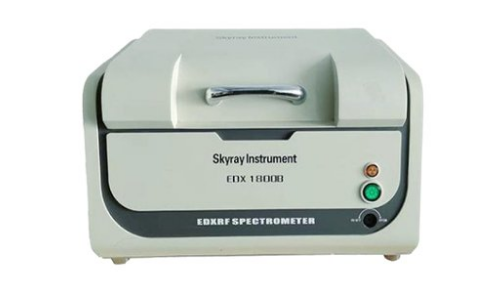

   • 化學成分分析： 使用光譜儀（如直讀光譜儀OES、X射線熒光光譜儀XRF）驗證材料成分是否符合牌號要求，避免混料或元素偏差影響性能。

5. 破壞性檢測 (抽樣)：

   • 力學性能試驗： 在代表性試樣上進行拉伸、沖擊、彎曲等試驗，測定材料的強度、塑性、韌性等指標，驗證其滿足設計規范。
   • 耐磨性試驗 (臺架或模擬)： 在受控條件下模擬實際工況，評估截齒的耐磨性能和使用壽命，為材料選擇和工藝優化提供依據。

三、 檢測標準與規范

嚴格的檢測必須依據明確的標準和規范進行，主要包括：

• 行業標準： 針對截齒或類似礦用、工程機械刀具制定的專業標準。
• 企業內控標準： 根據特定產品設計、材料、工藝和應用要求制定的更嚴格的企業標準。
• 通用基礎標準： 如無損檢測標準 (如ISO 9712, ASTM E1444/E1417等)、尺寸公差標準 (ISO 2768)、硬度試驗標準、金相檢驗標準等。
• 客戶特定要求： 根據最終用戶的特殊需求制定的補充協議。

四、 核心挑戰與發展方向

盡管檢測技術不斷發展，實踐中仍面臨諸多挑戰：

1. 復雜幾何形狀的適應性： 截齒結構復雜（如曲面、棱角、盲孔），對UT探頭耦合、RT透照角度、MT/PT操作等帶來困難，易產生檢測盲區。
2. 材料特性的影響： 鑄件內部組織不均勻性、粗晶材料、涂層或表面處理狀態會干擾UT、ET等信號，降低檢測信噪比。
3. 表面狀況干擾： 氧化皮、銹蝕、油污、粗糙表面會嚴重影響MT、PT、ET及光學檢測的效果。
4. 檢測效率與成本平衡： 全面、高精度的檢測往往耗時、昂貴，如何在保證可靠性的前提下提高效率、降低成本是持續課題。
5. 檢測結果判讀的客觀性： 部分方法（尤其UT、RT、金相）對人員經驗依賴大，存在主觀性風險。
6. 高溫或特殊環境下的檢測： 部分工況需要在線或高溫檢測，技術難度大。

未來發展趨勢聚焦于：

• 自動化與智能化： 集成機器人、機器視覺、AI算法的自動化檢測線將大幅提升效率、一致性和缺陷識別能力。
• 多技術融合： 結合多種NDT方法（如PAUT+TOFD, UT+ET）和傳感器數據，實現更全面的缺陷表征。
• 在線/在役檢測： 發展適用于設備運行狀態下的監測技術，實現預測性維護。
• 數字化與可追溯性： 檢測過程與結果全面數字化管理，建立產品全生命周期的質量檔案。
• 仿真輔助檢測： 利用仿真技術優化檢測工藝參數，預測缺陷檢出率。

五、

截齒金屬件的質量檢測是一項貫穿設計、制造、服役全過程的系統工程。它需要綜合運用從宏觀到微觀、從表面到內部、從破壞到非破壞的各種技術手段，并嚴格遵循相關標準規范。面對復雜結構和嚴苛工況帶來的挑戰，持續推動檢測技術的自動化、智能化、數字化和多技術融合，是提升檢測可靠性、效率和經濟性，最終保障設備安全高效運行的必由之路。

附錄：常見截齒檢測項目與參考方法示例表
