鎢鋼材料檢測技術與質量保障

引言

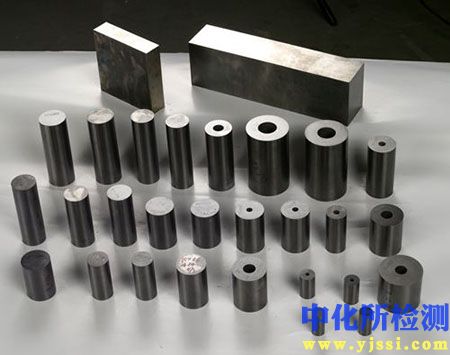

鎢鋼（硬質合金），憑借其超凡的硬度、卓越的耐磨性及良好的高溫穩定性，已成為現代工業不可或缺的核心材料。從精密切削刀具到耐沖擊模具，從礦山鉆探到精密零部件，其性能的穩定性直接決定了最終產品的質量與使用壽命。因此，建立科學、系統的鎢鋼檢測體系，是實現其優異性能可靠兌現的關鍵保障。

物理性能檢測：評估材料強度之本

• 硬度測試（性能核心指標）：
  • 洛氏硬度 (HRA)： 最常用方法（通常 >85 HRA），采用金剛石壓頭施加主載荷，快速評估整體抵抗塑性變形能力。結果直接反映耐磨性潛力。
  • 維氏硬度 (HV)： 使用金剛石四棱錐壓頭，在小區域（如特定相、涂層）或薄片樣品上提供更精確的硬度值，尤其適用于微觀硬度分析。
• 密度測定（致密性與缺陷指示）：
  • 阿基米德排水法： 精確測量樣品在空氣和水中的質量差，計算絕對密度。實測密度與理論密度的比值（相對密度）是評判燒結致密化程度和內部孔隙缺陷的關鍵量化指標（優質產品通常要求 >99.5%）。
• 抗彎強度測試 (TRS)：
  • 將條狀試樣放置于規定跨距的支座上，中央施加載荷直至斷裂。該強度值直觀反映了材料抵抗斷裂的能力，是評估韌性、預測在復雜應力下（如沖擊、振動）服役可靠性的核心依據。
• 斷裂韌性測試 (KIC)：
  • 采用預制裂紋的標準試樣（如 SENB, SEVNB），測量材料抵抗裂紋擴展的能力。此參數對預測含微觀缺陷或承受高應力構件的臨界失效條件至關重要。

化學成分與相結構分析：追溯性能之源

• 成分精確分析（質量源頭控制）：
  • X射線熒光光譜 (XRF)： 快速、無損測定鎢(W)、鈷(Co)、鈦(Ti)、鉭(Ta)、鈮(Nb)、碳(C)等主要及痕量元素含量，是原料驗收與批次一致性監控的常規手段。
  • 電感耦合等離子體光譜/質譜 (ICP-OES/MS)： 具備極低的檢測限，用于精確測定痕量/超痕量雜質元素（如Ca, Al, Si, Fe等），這些雜質顯著影響燒結行為與最終性能。
• 相組成與結構鑒定（微觀決定宏觀）：
  • X射線衍射 (XRD)： 無損識別材料中存在的物相（如WC、W2C、η相、Co粘結相、立方碳化物相等），定量分析相含量，檢測有害相（如游離碳、η相）的存在，評估碳含量平衡狀態。
  • 金相顯微鏡觀察（微觀組織評估基石）：
    • 制樣關鍵： 嚴謹的切割、鑲嵌、研磨、拋光流程（避免拖尾、劃痕），輔以特定腐蝕劑（如Murakami試劑或堿性鐵氰化鉀溶液）選擇性顯現WC晶粒、粘結相及孔隙輪廓。
    • 核心觀察內容：
      • WC晶粒尺寸與分布： 平均晶粒度、均勻性、異常長大晶粒。晶粒尺寸是硬度與韌性的關鍵調控因素。
      • 粘結相分布狀態： 是否連續、均勻，有無局部富集或貧化。
      • 孔隙度： 孔隙數量、大小、形態（球狀或不規則）及分布位置（晶內、晶界）。
      • 缺陷檢測： 裂紋、夾雜物、η相（脆性相）析出等。
  • 掃描電子顯微鏡及其附件 (SEM & EDS/EBSD)：
    • 高分辨形貌觀察： 提供遠超光學顯微鏡的細節，清晰展現晶粒形貌、斷口特征、界面狀態等。
    • 微區成分分析 (EDS)： 結合SEM，對選定微小區域（如單個晶粒、晶界、異常相）進行元素定性與半定量分析，揭示成分偏析或異常相成因。
    • 晶體取向分析 (EBSD)： 繪制晶粒取向圖，分析織構、晶界特性（角度、類型），研究變形、斷裂機制。

無損檢測技術：內部隱患透視眼

• 超聲波檢測 (UT)：
  • 利用高頻聲波在材料中傳播遇到缺陷（如裂紋、大孔隙、脫粘）產生反射或衰減的原理。可有效探測制品內部或近表面的宏觀缺陷，常用于大尺寸或關鍵部件的在線/離線無損篩查。
• 滲透檢測 (PT)：
  • 適用于檢測開口于表面的細微缺陷（裂紋、孔隙）。將顯像劑滲入表面開口缺陷，清洗后顯影觀察。操作簡便，成本較低，對表面光潔度有要求。
• X射線實時成像 (DR) / 計算機斷層掃描 (CT)：
  • DR： 提供二維投影圖像，快速檢測密度差異（如大孔隙、夾雜）。
  • CT： 通過多角度X射線投影重建三維圖像，實現內部結構（孔隙三維分布、復雜內部缺陷、涂層結合狀態）的立體可視化定量分析，是最高端的無損檢測手段之一。

表面完整性及涂層評估（針對特定應用）

• 表面粗糙度測量： 輪廓儀接觸式或光學非接觸式測量，影響摩擦、磨損及涂層附著力。
• 涂層檢測：
  • 厚度測量： 采用金相剖面法（最準確）、球痕法或X射線熒光法（鍍層）。
  • 結合強度測試： 常用劃痕試驗法、洛氏壓痕法評估涂層與基體的結合質量。
  • 硬度與成分： 納米壓痕測涂層硬度，SEM/EDS分析涂層成分與結構。

關鍵檢測標準與常見缺陷分析

• 遵循標準： 檢測需嚴格依據國際標準（如ISO 4499系列、ASTM B406/B657）或適用的國家/行業標準，確保方法與判據統一可比。
• 典型缺陷與成因：
  • 孔隙度過高： 粉末質量差、混料不均、壓制壓力不足、燒結溫度/時間/氣氛不當。
  • 異常WC晶粒長大： 燒結溫度過高、時間過長、原始粉末粒度分布不合理、雜質誘發。
  • η相析出（脆性三元相）： 碳含量嚴重不足（脫碳）所致。
  • 游離石墨： 碳含量過高（滲碳）導致。
  • 裂紋： 壓制應力釋放不均、燒結冷卻過快、磨削或使用應力過大。
  • 成分偏析/不均： 混料不充分，燒結過程液相遷移異常。

結語：構建閉環的質量保障體系
鎢鋼檢測絕非孤立環節，而是貫穿原料篩選、工藝優化、過程監控、成品驗證及失效分析全過程的核心支柱。完善的檢測體系不僅能精確量化材料性能，更能深度剖析組織成因，為改進配方設計、優化燒結工藝設定、嚴格生產管控指明方向。通過科學的物理性能測試、精準的成分與微觀結構表征、可靠的無損探傷以及嚴格的表面與涂層評估，構成多維度、立體化的質量防護網，確保每一件鎢鋼制品都能穩定承載期望的性能負荷，為高端裝備制造與關鍵技術創新提供堅實可靠的基礎材料支撐。
