鉻鐵檢測：保障質量與應用的基石

鉻鐵作為鋼鐵工業中不可或缺的合金添加劑，其品質直接影響最終鋼鐵產品的性能（如硬度、耐磨性、耐腐蝕性）。對其進行科學、準確的檢測，是確保鋼鐵生產穩定、產品質量達標以及交易公平的關鍵環節。

一、 鉻鐵的核心價值與檢測必要性

鉻鐵主要應用于：

• 不銹鋼生產： 提供鉻元素，形成鈍化膜，賦予優異的耐腐蝕性。
• 合金結構鋼： 提高淬透性、強度和耐磨性。
• 工具鋼與模具鋼： 增強硬度、紅硬性及耐磨性。
• 鑄鐵： 改善硬度、耐磨性和耐熱性。

檢測的必要性體現在：

• 質量把關： 確保鉻鐵產品符合國家、行業或合同規定的質量標準。
• 工藝控制： 為冶煉過程提供精確的配料依據，優化爐前操作。
• 貿易結算： 作為交易雙方結算的主要依據，公平定價。
• 質量控制： 監控生產過程的穩定性，及時發現偏差。
• 環保安全： 評估有害元素（如磷、硫）含量，滿足環保要求。

二、 核心檢測項目與方法詳解

鉻鐵的檢測項目繁多，主要涵蓋化學成分、物理性能及粒度等方面。

• 化學成分檢測 (核心指標)：

  • 鉻 (Cr)： 主元素含量直接決定產品等級和價值。常用方法：
    • 過硫酸銨氧化滴定法： 經典可靠，精度高。
    • 電位滴定法： 自動化程度高，操作簡便。
    • 電感耦合等離子體原子發射光譜法 (ICP-OES)： 高效、多元素同時分析。
  • 碳 (C)： 影響鉻鐵硬度、熔點及在鋼液中的溶解度。常用方法：
    • 高頻感應爐燃燒紅外吸收法： 主流方法，快速準確。
    • 氣體容量法 (堿石棉吸收重量法)： 傳統方法，仍有應用。
  • 硅 (Si)： 含量過高可能影響脫氧效果和鋼的純凈度。常用方法：
    • 高氯酸脫水重量法： 基準方法，準確度高。
    • 氟硅酸鉀容量法： 應用廣泛。
    • 硅鉬藍分光光度法： 適用于低含量測定。
    • ICP-OES法。
  • 磷 (P)： 有害元素，顯著降低鋼的低溫韌性。常用方法：
    • 鉍磷鉬藍分光光度法： 靈敏、常用。
    • 磷鉬藍分光光度法。
    • ICP-OES法。
  • 硫 (S)： 有害元素，導致鋼的熱脆性。常用方法：
    • 高頻感應爐燃燒紅外吸收法。
    • 氧化鋁色層分離-硫酸鋇重量法： 基準方法。
  • 其它元素： 根據需求或特定牌號要求，可能檢測錳(Mn)、鈦(Ti)、釩(V)、銅(Cu)、鋁(Al)、砷(As)、錫(Sn)、銻(Sb)、鉛(Pb)、鉍(Bi)、鋅(Zn)、氮(N)、氫(H)、氧(O)等。方法包括分光光度法、原子吸收光譜法(AAS)、ICP-OES等。
  • 六價鉻 (Cr(VI))： 出于環保考量，有時需檢測潛在的可溶性有害六價鉻含量，常用二苯碳酰二肼分光光度法。

• 物理性能及外觀檢測：

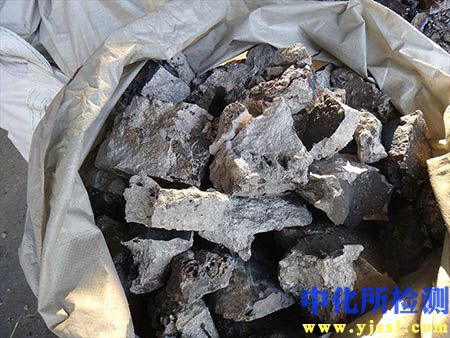

  • 塊狀產品： 檢查表面質量、斷口特征（如結晶狀況）、夾雜物、氣孔等。
  • 粉狀產品： 檢查顏色、均勻性、有無結塊、異物等。
  • 密度/假比重： 對于粉劑尤其重要，影響運輸和添加效率。
  • 熔點范圍： 了解其熔化特性（通常通過理論推算或特殊試驗）。

• 粒度檢測：

  • 塊狀： 測量塊度尺寸范圍（最大尺寸、最小尺寸）及粒度分布（通過篩分法）。
  • 粉劑： 測定粒度分布（激光衍射法、篩分法），計算平均粒徑(D50)等指標。粒度直接影響熔化速度和使用效果。

三、 嚴謹規范的檢測流程

為確保結果的可靠性與可比性，檢測流程必須標準化：

1. 科學采樣： 依據相關標準（如GB/T 4010），在批料的不同部位、不同深度抽取具有代表性的樣品。這是保證結果準確的第一步，至關重要。
2. 規范制樣： 將大塊樣品破碎、研磨、縮分至分析所需的細度（通常<0.125mm或<0.088mm），確保均勻性。嚴格防止污染和樣品損失。
3. 精確稱量： 使用高精度天平，按照各檢測方法的要求準確稱取試樣。
4. 樣品處理： 根據待測元素和方法，進行溶解（酸溶、堿熔融等）、消解或直接進樣等前處理。
5. 儀器分析/化學分析： 使用經過校準和檢定合格的儀器設備（光譜儀、碳硫儀、天平等）或采用標準化學分析方法進行測定。
6. 數據處理與計算： 記錄原始數據，依據標準方法中的計算公式進行處理，得出各元素含量或性能指標。
7. 結果審核與報告： 對數據進行審核（如平行樣偏差、標準物質驗證等），確認無誤后出具正式的檢測報告。報告應清晰標明樣品信息、檢測項目、方法標準、結果、判定（若適用）等。

四、 解讀檢測數據與應用

• 對照標準： 將檢測結果與適用的國家標準（如GB/T 5683系列）、行業標準或合同約定的技術條件進行逐項比對。
• 牌號判定： 根據化學成分（主要是Cr、C、Si含量范圍）確定鉻鐵產品的牌號（如高碳鉻鐵FeCr55C1000，低碳鉻鐵FeCr55C25等）。
• 雜質控制： 確認有害元素（P、S、特定牌號限制的元素）是否超標。
• 性能預測： 結合成分和物理性能，初步評估其在煉鋼過程中的行為和可能對最終鋼材性能產生的影響。
• 工藝調整： 為冶煉車間提供精準的原料成分數據，指導精確配料和工藝參數優化。

五、 ：檢測的價值與意義

鉻鐵檢測絕非簡單的實驗室操作，它是連接原料生產、貿易流通和鋼鐵冶煉的核心紐帶。通過系統、嚴謹的檢測，能夠：

• 有效保障 鋼鐵冶煉的穩定運行和最終產品的優質性能。
• 科學支撐 公平、透明的貿易環境，維護供需雙方權益。
• 有力促進 鉻鐵生產企業提升工藝水平，持續改進產品質量。
• 切實履行 環保責任，控制有害物質排放。

因此，建立完善的鉻鐵檢測體系，嚴格執行標準化操作，不斷提升檢測技術能力，對于整個鋼鐵產業鏈的健康發展具有不可替代的戰略意義。持續投入檢測技術研發，緊跟國際齊全標準，是確保行業競爭力與可持續發展的關鍵路徑。
