立即咨詢地源熱泵系統性能驗證:關鍵測試流程與技術要點
地源熱泵系統作為高效節能的供暖制冷技術,其實際性能表現直接決定了系統的運行效果與經濟效益。全面、嚴謹?shù)臏y試環節是確保系統設計合理、安裝規范、運行高效的關鍵保障。以下將系統闡述地源熱泵測試的核心內容與方法。
一、 測試的核心目標與價值
- 驗證設計匹配度: 確認實際安裝的地下?lián)Q熱系統(地埋管、地下水井或地表水體系統)容量是否滿足設計負荷需求,換熱能力是否達到預期。
- 評估設備性能: 檢驗熱泵主機在特定工況下的實際制熱/制冷能力、能效比(COP/EER)是否符合標稱值及設計要求。
- 診斷系統缺陷: 識別安裝過程中可能存在的施工問題(如管道連接不良、循環不暢、保溫缺失、電氣故障等)及設備自身的瑕疵。
- 建立運行基準: 獲取系統初始運行的關鍵參數(如流量、溫差、壓力、功率等),為后續長期運行監測、能效評估和故障診斷提供基礎數據。
- 確保用戶滿意度: 通過調試和測試,優化系統控制策略,保證室內環境舒適度達到承諾標準。
二、 主要的測試類型與階段
-

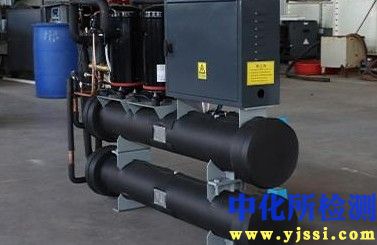

工廠測試:
- 目的: 在受控環境下驗證熱泵主機單元的基本性能。
- 內容: 依據國家標準或行業標準(如GB/T, ISO等),在標準工況或特定工況下測試機組的制熱量、制冷量、輸入功率、COP、EER、噪聲、水側壓降等。
- 方式: 在制造商實驗室或第三方檢測機構進行。
-
現場安裝與密封性測試:
- 水壓/氣壓試驗:
- 目的: 確保所有承壓管路(地埋管環路、室內水系統管路)及其連接處無泄漏。
- 方法: 對管路系統加壓至設計壓力的1.5倍(或按規范要求),保壓足夠時間(通常不少于24小時),觀察壓力表讀數是否穩定下降,檢查所有接頭、閥門等有無滲漏。完成后降至設計壓力進行最終檢查。
- 沖洗: 安裝完成后,對水系統進行徹底沖洗,清除管道內的焊渣、泥沙等雜質,防止堵塞換熱器和損壞水泵。
- 水壓/氣壓試驗:
-
地下?lián)Q熱系統性能測試(核心測試之一)
- 熱響應測試:
- 目的: 直接測量現場巖土體的熱物性參數(主要是巖土綜合導熱系數λ和體積比熱容ρc)以及地埋管換熱器的單位井深換熱量(W/m)。這是優化和驗證地源側設計的關鍵依據。
- 原理: 向地埋管環路(單U或雙U)內持續通入恒定功率的熱量(或冷量),同時精確監測循環液的進出口溫度、流量以及輸入功率隨時間的變化。
- 方法: 使用專用的熱響應測試儀進行。測試通常持續48-72小時或更長時間,以獲得穩定的數據。測試過程需嚴格記錄環境溫度。
- 結果應用: 將測試獲得的巖土熱物性參數輸入專業設計軟件,修正或驗證原有設計的地埋管數量、深度、間距等是否合理。單位井深換熱量是計算總換熱能力的基礎。
- 水力平衡測試:
- 目的: 確保并聯的多個地埋管環路(或地下水井)流量分配均勻,避免“短路”或流量不足,影響整體換熱效率。
- 方法: 在系統正常運行工況下,使用超聲波流量計測量各環路的實際流量,通過調節環路入口處的閥門開度,使各環路流量達到設計值或按計算比例分配。
- 熱響應測試:
-
系統整體運行調試與性能測試(核心測試之二)
- 水流量測試: 測量地源側循環水和用戶側(室內)循環水的實際流量,確認是否達到設計值。流量不足會顯著降低換熱效率。
- 溫度與溫差測試:
- 目的: 評估換熱效率與系統實際能力。
- 內容: 同步測量并記錄:
- 地源側循環液的進、出口溫度(Tg_in, Tg_out)。
- 用戶側循環液的進、出口溫度(Ts_in, Ts_out)。
- 計算地源側溫差(ΔTg = |Tg_in - Tg_out|)和用戶側溫差(ΔTs = |Ts_in - Ts_out|)。
- 分析: 將實測溫差與設計溫差對比。溫差過大可能表明流量不足或換熱器臟堵;溫差過小可能表明負荷不足或流量過大。結合流量可計算實際換熱量。
- 輸入功率測試: 使用電能質量分析儀或功率計測量熱泵主機、循環水泵、補水泵等主要耗電設備的實時輸入功率。
- 能效計算:
- 制熱模式: COP = (用戶側制熱量) / (熱泵主機輸入功率 + 地源側水泵功率 + 用戶側水泵功率) *注:更精確的計算可包含所有系統耗電設備功率。
- 制冷模式: EER = (用戶側制冷量) / (熱泵主機輸入功率 + 地源側水泵功率 + 用戶側水泵功率)
- 系統能效比: 考慮整個系統(包含所有輔助設備)的能耗。
- 用戶側換熱量計算: Q = m * Cp * ΔTs (m為質量流量,Cp為水的比熱容)。
- 控制系統驗證: 檢查溫控器設定、模式切換、安全保護(如防凍、超壓、超溫、缺水等)功能是否正常有效。測試壓縮機、水泵的啟停邏輯。
- 噪聲與振動測試: 在指定位置測量熱泵主機、水泵等設備的運行噪聲和振動值,確保符合規范要求,不影響室內環境。
-
季節性性能因子測試(可選,但更全面)
- 目的: 評估系統在整個運行季節(如一個完整的采暖季或制冷季)的綜合能效,比單點測試更能反映實際運行效果。
- 方法: 安裝長期監測系統,連續記錄系統的總制熱量/制冷量以及總耗電量(包含所有輔助設備),計算整個季節的SPF(Seasonal Performance Factor)。
- 價值: 提供最接近實際運行成本的數據,是評價系統經濟性和環保性的重要指標。
三、 測試實施的關鍵要素與注意事項
- 遵循標準規范: 測試過程應嚴格依據國家、行業或地方的相關標準、規范進行(如GB 50366《地源熱泵系統工程技術規范》、ASHRAE相關指南等)。
- 專業設備與人員: 使用經過校準的精密儀器(溫度傳感器、流量計、功率計、壓力表、數據記錄儀等)。測試人員需具備專業知識和操作經驗。
- 穩定的運行工況: 性能測試時,應盡量使系統運行在設計工況或接近設計工況的穩定狀態下,避免在負荷劇烈波動或極端天氣下進行。
- 詳細的數據記錄: 記錄所有原始數據(時間、溫度、壓力、流量、功率、設備狀態等),環境參數(環境干/濕球溫度),以及測試過程中的任何異常情況。
- 安全第一: 嚴格遵守電氣安全、高空作業、密閉空間作業等安全操作規程。進行壓力測試時,確保在安全壓力范圍內。
- 測試報告: 出具詳盡的測試報告,包括測試目的、依據標準、測試方法、測試設備清單及校準信息、原始數據、計算結果(COP/EER/SPF、換熱量等)、與設計值的對比分析、發現的問題及建議、等。報告應清晰、客觀、準確。
四、 測試后的數據應用與系統優化
- 設計復核與修正: 根據熱響應測試結果,必要時調整地源側的設計參數(如增加或減少鉆孔)。
- 運行策略優化: 根據測試發現的性能瓶頸(如水泵選型過大導致能耗高),調整水泵運行頻率或更換合適型號;優化主機和水泵的啟停控制策略。
- 維護計劃制定: 基于初始性能數據,建立定期檢查、清洗過濾器、水質處理等維護保養計劃。
- 用戶手冊與培訓: 向用戶提供基于測試結果的系統運行操作指南和維護注意事項,并進行必要培訓。
- 長期性能監測: 考慮安裝簡易的監測裝置,持續跟蹤關鍵參數(如耗電量、主要溫度點),評估系統性能衰減情況。
結語
地源熱泵系統的測試并非一次性任務,而是貫穿于設備選型、工程設計、施工安裝、調試運行乃至后期維護的全過程質量控制手段。科學嚴謹?shù)臏y試流程不僅能有效規避潛在風險、保障系統按預期高效運行,更能為系統的長期穩定與經濟運行奠定堅實基礎,最大化地發揮其節能環保優勢。對于項目各方(業主、設計方、施工方、監理方)而言,重視并嚴格執行相關測試要求,是確保地源熱泵項目成功實施的關鍵環節。
