鎂鉻耐火材料關鍵性能測試綜述

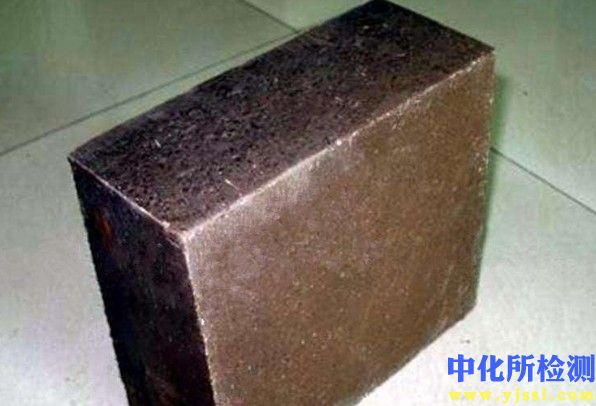

鎂鉻磚作為重要的堿性耐火材料，其性能測試是保障高溫工業(yè)窯爐安全穩(wěn)定運行的關鍵環(huán)節(jié)。以下系統(tǒng)闡述其主要測試項目與方法：

一、物理性能檢驗

1. 體積密度與顯氣孔率

   • 測試原理： 依據(jù)阿基米德排水法（如GB/T 2997標準）。
   • 方法簡述： 測量試樣干燥質(zhì)量、飽和水后在空氣中懸浮質(zhì)量（或飽和水質(zhì)量及飽和面干質(zhì)量）。
   • 意義： 體積密度反映材料致密程度；顯氣孔率表征內(nèi)部開口氣孔比例，直接影響抗渣滲透性、強度及導熱性。高密度、低氣孔率是優(yōu)質(zhì)產(chǎn)品的重要標志。

2. 常溫耐壓強度

   • 測試原理： 測定規(guī)則試樣在壓力試驗機上直至破壞時所能承受的最大壓力（如GB/T 5072標準）。
   • 意義： 直接反映材料在室溫下的結(jié)構(gòu)強度及抵抗外力破壞的能力，是產(chǎn)品出廠的基本保證指標。

3. 常溫抗折強度

   • 測試原理： 采用三點彎曲法，測量試樣在彎曲載荷下折斷時的強度（如GB/T 3001標準）。
   • 意義： 評估材料抵抗彎曲應力的能力，對抵抗熱應力和機械應力有重要參考價值。

二、高溫性能測試

4. 高溫抗折強度

   • 測試原理： 在特定高溫下（如1100°C, 1300°C, 1450°C, 1600°C），對試樣進行三點彎曲測試直至破壞（如GB/T 3002標準）。
   • 意義： 關鍵指標。反映材料在高溫服役狀態(tài)下抵抗彎曲載荷的能力，尤其對于高溫窯爐拱頂?shù)瘸惺軓澢鷳Φ牟课恢陵P重要。

5. 荷重軟化溫度

   • 測試原理： 試樣在恒定壓力（通常0.2 MPa）下，在升溫過程中測定其產(chǎn)生規(guī)定變形量（如變形0.6%，壓縮4%）時的溫度（如GB/T 5989標準）。
   • 意義： 評價材料在高溫和載荷共同作用下抵抗變形的能力，是判斷高溫承載能力的重要依據(jù)。

6. 高溫蠕變

   • 測試原理： 在恒定高溫和恒定載荷（低于荷軟測試載荷）下，長時間測量試樣的壓縮變形量隨時間的變化（如GB/T 5073標準）。
   • 意義： 評估材料在長期高溫載荷作用下抵抗緩慢塑性變形的能力，對預測窯爐結(jié)構(gòu)長期穩(wěn)定性尤為關鍵。

7. 熱震穩(wěn)定性

   • 測試原理： 試樣經(jīng)受急劇溫度變化（如1100°C <-> 水冷或風冷）的循環(huán)作用直至破壞（如GB/T 30873標準中的水冷法）。
   • 意義： 衡量材料抵抗急冷急熱而不開裂或剝落的能力，是影響其在溫度波動頻繁區(qū)域使用壽命的核心指標。

三、化學性能與相組成分析

8. 化學成分分析

   • 測試方法： 采用X射線熒光光譜分析（XRF）、電感耦合等離子體發(fā)射光譜（ICP-OES）或濕化學滴定法。
   • 關注元素： 氧化鎂（MgO）、氧化鉻（Cr?O?）含量是核心，通常MgO在60%-80%以上，Cr?O?在10%-30%范圍；還需測定氧化鐵（Fe?O?）、氧化鈣（CaO）、氧化硅（SiO?）、三氧化二鋁（Al?O?）等雜質(zhì)含量。
   • 意義： 決定材料的基本化學性質(zhì)、耐火度及抗渣侵蝕能力的基礎。

9. 礦物相組成分析

   • 測試方法： X射線衍射分析（XRD）。
   • 意義： 鑒別基體中的方鎂石（MgO），尖晶石相（如MgO·Cr?O?、MgO·Fe?O?、MgO·Al?O?）以及硅酸鹽相（如鎂橄欖石2MgO·SiO?、鈣鎂橄欖石CaO·MgO·SiO?）的種類、含量及分布。相組成對高溫性能、抗渣性、熱震穩(wěn)定性有決定性影響。

四、顯微結(jié)構(gòu)分析

10. 微觀結(jié)構(gòu)與形貌觀察
    • 測試方法： 光學顯微鏡、掃描電子顯微鏡（SEM）結(jié)合能譜分析（EDS）。
    • 意義： 直觀觀察方鎂石晶粒大小、尖晶石相分布形態(tài)、硅酸鹽相的存在位置及孔隙結(jié)構(gòu)。微觀結(jié)構(gòu)特征與其宏觀性能密切相關。高分辨率成像有助于分析侵蝕機制。

五、抗熔渣侵蝕與滲透性測試

11. 靜態(tài)坩堝法抗渣試驗

    • 測試原理： 在試樣鉆孔中放入特定熔渣，在高溫（如1500-1600°C）下保溫一定時間后，沿鉆孔軸心切開試樣，測量熔渣侵蝕深度和滲透深度（如YB/T 185標準）。
    • 意義： 模擬靜態(tài)條件下材料抵抗熔渣溶解（侵蝕）和熔渣沿氣孔/裂紋滲入（滲透）的能力，是評價材料適用性的關鍵試驗。

12. 回轉(zhuǎn)抗渣法

    • 測試原理： 將試樣棒與旋轉(zhuǎn)的熔渣接觸，在高溫下動態(tài)模擬沖刷侵蝕（如ASTM C874）。
    • 意義： 更接近某些窯爐（如水泥回轉(zhuǎn)窯）的實際工況，評價材料在動態(tài)熔渣沖刷條件下的抗蝕能力。

13. 抗堿蒸氣侵蝕測試

    • 測試原理： 試樣在特定氣氛下（如CO-CO?或含堿蒸氣），高溫長時間處理后，測量其強度損失、體積變化或微觀結(jié)構(gòu)變化。
    • 意義： 針對水泥窯、煤氣化爐等含堿蒸氣環(huán)境，評價材料抗堿蝕“爆裂”的能力。

六、熱學性能測試

14. 熱膨脹系數(shù)

    • 測試原理： 測定材料在升溫過程中長度變化的百分率（如GB/T 7320標準的頂桿法）。
    • 意義： 了解材料的熱膨脹特性，為窯爐砌體設計預留膨脹縫提供依據(jù)，避免因熱膨脹應力導致開裂。

15. 熱導率

    • 測試方法： 熱線法、激光閃射法（LFA）等。
    • 意義： 評估材料的導熱能力，對窯爐散熱設計、熱效率及材料內(nèi)部溫度梯度分布有影響。

總結(jié)

鎂鉻耐火材料的性能測試是一個系統(tǒng)、綜合的過程，涵蓋物理、高溫、化學、微觀結(jié)構(gòu)及抗侵蝕等多個維度。每一項測試結(jié)果都從不同角度揭示了材料在嚴苛高溫服役環(huán)境下的行為特征和潛在弱點。嚴格遵循標準化測試方法，獲取準確可靠的性能數(shù)據(jù)，是科學選材、合理設計窯爐砌體結(jié)構(gòu)、預測服役壽命及確保高溫工業(yè)過程安全、高效、穩(wěn)定運行不可或缺的基礎性工作。用戶在選用時，應結(jié)合具體窯爐工況特點（如溫度、氣氛、熔渣成分、機械應力、溫度波動頻率等），關注相關核心性能指標（如高溫抗折強度、荷重軟化溫度、熱震穩(wěn)定性、抗渣性等），并進行必要的模擬工況驗證試驗。
